Lõi máy ảnh nhiệt OEM LWIR Uncooled 400x300 17μM với nhiệt kế công nghiệp
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 400x300 / 17μm | Tỷ lệ khung hình | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
MẠNG LƯỚI | <30mK | Dải quang phổ | 8~14μm |
Kích thước | 44,5x44,5x33,6mm | Cân nặng | ≤77g |
Điểm nổi bật | Lõi camera nhiệt OEM LWIR,lõi Camera nhiệt 400x300 LWIR |

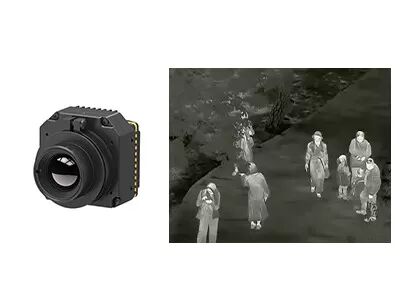

Mô-đun máy ảnh nhiệt 400x300 17μM LWIR không được làm mát bằng nhiệt kế công nghiệp
Lõi camera nhiệt PLUG417R sử dụng đầu dò hồng ngoại LWIR không làm mát 400x300 / 17μm với chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20℃~150℃ để đo nhiệt độ cơ thể hoặc công nghiệp.Mô-đun nhiệt hồng ngoại này không chỉ có thể đo giá trị nhiệt độ xung quanh bạn mà còn hiển thị hình ảnh nhiệt.Vì vậy, nó phải là sự lựa chọn tốt nhất của bạn để theo dõi sự thay đổi nhiệt độ.
Mô-đun máy ảnh hồng ngoại nhỏ này có thể được sử dụng rộng rãi trong các ứng dụng hình ảnh nhiệt hồng ngoại như Nhiệt kế, Kiểm tra năng lượng điện, Kiểm tra tòa nhà, v.v. Nó có lợi cho khách hàng OEM để phát triển và tích hợp thứ cấp trong tất cả các loại máy chụp ảnh nhiệt và máy ảnh nhiệt hồng ngoại.
- NETD<30mk, Độ nhạy cao
- Hiệu suất ổn định
- Tích hợp dễ dàng
- Chất lượng & chi tiết hình ảnh rõ nét
- Phạm vi nhiệt độ tùy chỉnh
- Khả năng thích ứng môi trường mạnh mẽ
Kiểu mẫu | CẮM417R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 400x300 |
Cao độ điểm ảnh | 17μm |
Dải quang phổ | 8~14μm |
MẠNG LƯỚI | <30 triệu |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz/30Hz/50Hz/60Hz |
Thời gian khởi động | <15s |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | NGUYÊN/YUV/BT656/LVDS |
Thành phần mở rộng | USB/Camerlink |
Chế độ làm mờ | Tuyến tính/Histogram/Hỗn hợp |
Thu phóng kỹ thuật số | Thu phóng liên tục 1~8X, Kích thước bước 1/8 |
Hiển thị hình ảnh | Đen nóng/Trắng nóng/Màu giả |
Hướng hình ảnh | Lật ngang/dọc/chéo |
Thuật toán hình ảnh | NUC/AGC/IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | Giao diện 50pin_HRS |
Chế độ giao tiếp | RS232-TTL, 115200bps |
Cung cấp hiệu điện thế | 4,5 ~ 6V |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10°C~50°C |
Phạm vi nhiệt độ | -20°C~150°C, 100°C~550°C |
độ chính xác nhiệt độ | ±2°C hoặc ±2% (Lấy giá trị lớn nhất) |
SDK | SDK ARM/Windows/Linux, Nhiệt kế toàn màn hình |
Tính chất vật lý | |
Kích thước (mm) | 44,5x44,5x36,6 |
Cân nặng | ≤77g |
Thích ứng môi trường | |
Nhiệt độ hoạt động | -40°C ~ +70°C |
Nhiệt độ bảo quản | -45°C ~ +85°C |
độ ẩm | 5%~95%, Không ngưng tụ |
Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g/11ms, 3 trục 6 hướng |
quang học | |
Ống kính tùy chọn | Lấy nét cố định xơ vữa: 7.5mm/13mm/19mm/25mm/35mm |
Lõi camera nhiệt PLUG417R được sử dụng rộng rãi trong Kiểm tra năng lượng điện, Thị giác máy, Giám sát & An ninh HVAC tòa nhà, Ngoài trời, Chữa cháy & Cứu hộ, Thực thi pháp luật & Cứu nạn, ADAS, Tải trọng UAV, v.v.
1. Phân loại mảng tiêu diện hồng ngoại
Theo phương pháp làm mát, mảng mặt phẳng tiêu cự hồng ngoại có thể được chia thành các máy dò hình ảnh nhiệt được làm mát và không được làm mát.Hiện tại, máy dò hồng ngoại FPA được làm mát chủ yếu sử dụng chai Dewar/tủ lạnh tiết lưu khởi động nhanh và chai Dewar/tủ lạnh chu kỳ Stirling hiện nay.Trong khi đầu dò hồng ngoại nhiệt FPA không được làm mát hoạt động ở nhiệt độ phòng.Nó là cốt lõi của hệ thống hình ảnh nhiệt không được làm mát.Các vật liệu nhạy nhiệt phổ biến nhất bao gồm vanadi oxit (Vox) và silicon vô định hình (a-Si).Vật liệu oxit vanadi là sự lựa chọn chủ đạo trên thị trường hiện tại;nó có hệ số chịu nhiệt độ cao và độ nhạy nhiệt cao.
