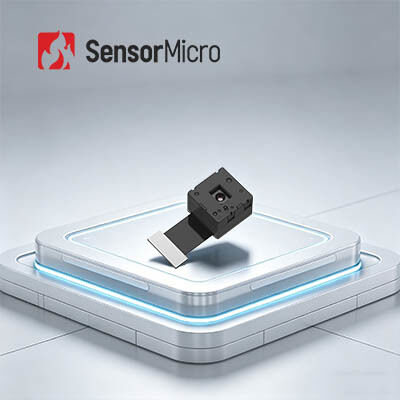

Lõi camera nhiệt hồng ngoại độ phân giải 120x90 12μm Pixel Pitch để tích hợp nhà thông minh

  • 120x90 Resolution 12μm Pixel Pitch Infrared Thermal Camera Core for Smart Home Integration
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình TIMO112
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 120x90 Độ phân giải pixel 12μm
Dải quang phổ 8 ~ 14μm Phạm vi đo nhiệt độ -20oC~+550oC
Trọng lượng (g) 1.8g Kích thước (mm, không có FPC) 12,6mm×12,6mm×8,8mm
Làm nổi bật

Lõi camera nhiệt 120x90

,

Lõi camera nhiệt siêu hồng ngoại

,

Lõi camera nhiệt nhà thông minh
Để lại lời nhắn
Mô tả sản phẩm
Micro Infrared Thermal Camera Core 120x90/12μm cho Smart Home
Tổng quan sản phẩm

Mô-đun nhiệt hồng ngoại TIMO112 tích hợp bộ dò hồng ngoại gói cấp wafer 120x90/12μm (WLP) và được tối ưu hóa cho các ứng dụng đòi hỏi kích thước, trọng lượng, công suất và chi phí tối thiểu (SWaP-C).Cấu trúc siêu nhỏ gọn của nó cho phép tích hợp dễ dàng vào các thiết bị thông minh khác nhau, máy ảnh nhiệt, hoặc thiết bị đầu cuối di động với các yêu cầu nghiêm ngặt về chi phí, kích thước và trọng lượng.

So với các công cụ đo nhiệt độ truyền thống, mô-đun cảm biến IR TIMO112 cung cấp độ nhạy cao hơn so với các mảng nhiệt thọ thông thường.Mô-đun máy ảnh nhiệt này cung cấp giá trị đặc biệt cho các ứng dụng hình ảnh hồng ngoại với chi phí nghiêm ngặt, kích thước và trọng lượng.

Các đặc điểm chính
  • Mô-đun siêu nhỏ với tối ưu hóa SWaP-C tối ưu
    Máy phát hiện gói ở cấp độ wafer + quang học ở cấp độ wafer + màn trập van vi điện từ
  • Hiệu suất đã được chứng minh và phản ứng nhanh chóng
    Thiết kế năng lượng cực thấp (từ 9mW) với hình ảnh tốc độ khung hình mượt mà 25Hz
  • linh hoạt và thân thiện với môi trường
    Hỗ trợ giao diện hình ảnh SPI, tương thích với các nền tảng nhúng khác nhau
Thông số kỹ thuật sản phẩm
Mô hình TIMO112
Nghị quyết 120×90
Kích thước pixel 12μm
Phản ứng quang phổ 8~14μm
Chế độ tập trung Không tập trung
Ống kính (HFOV/FL) 50°/1,6mm
Trọng lượng 1.8g
Kích thước (không có FPC) 12.6mm × 12.6mm × 8.8mm
Số PIN 40PIN
Dữ liệu đầu ra 14bit Raw
Tỷ lệ khung hình 25Hz
Phạm vi đo nhiệt độ -20°C~+550°C (-20°C~+150°C)
Độ chính xác đo nhiệt độ Lớn hơn ±2°C / ±2%
Nhiệt độ hoạt động -20°C~+60°C
Độ ẩm 5% ~ 85%
Nhiệt độ lưu trữ -45°C~+85°C
Chứng nhận RoHS 2.0 / Reach
Ứng dụng công nghiệp

Mô-đun camera nhiệt TIMO112 được sử dụng rộng rãi trong nhiệt học, phần cứng thông minh, tòa nhà thông minh, nhà thông minh, AIoT và các ứng dụng công nghiệp khác nhau.

Lõi camera nhiệt hồng ngoại độ phân giải 120x90 12μm Pixel Pitch để tích hợp nhà thông minh 0
Phương pháp rao giảng của chúng ta
Tiền bán hàng
  • Phân tích yêu cầu
  • Đánh giá kịch bản
  • Lựa chọn sản phẩm
  • Các giải pháp tùy chỉnh
Việc triển khai
  • Giao hàng nhanh chóng
  • Tích hợp hệ thống & Kiểm tra
  • Đào tạo kỹ thuật
  • Hướng dẫn ứng dụng
Dịch vụ sau bán hàng
  • Chẩn đoán từ xa
  • Dịch vụ bảo hành
  • Nâng cấp phần mềm cơ bản
  • Bảo trì kỹ thuật
Câu hỏi thường gặp
Hình ảnh nhiệt hồng ngoại là gì?

Trong tự nhiên, tất cả các vật thể có nhiệt độ trên không tuyệt đối (-273 ° C) phát xạ tia hồng ngoại.Bằng cách đo sự khác biệt nhiệt độ bức xạ hồng ngoại giữa các mục tiêu và nền của họ bằng cách sử dụng một máy dò camera hồng ngoại, các hình ảnh hồng ngoại khác nhau (hình ảnh nhiệt) có thể được thu được.

Máy phát hiện hồng ngoại hoạt động như thế nào?

Bức xạ hồng ngoại phát ra từ các mục tiêu đi vào phạm vi cảm biến của máy dò nhiệt. Máy dò hồng ngoại chuyển đổi các tín hiệu bức xạ có cường độ khác nhau thành các tín hiệu điện tương ứng,sau đó được khuếch đại và xử lý để tạo ra hình ảnh hồng ngoại có thể nhìn thấy bằng mắt thường.

Lợi thế của các máy dò hồng ngoại không làm mát là gì?

Máy phát hiện phẳng tiêu cự hồng ngoại không làm mát hoạt động ở nhiệt độ phòng mà không cần thiết bị hội tụ bộ làm mát tích hợp Dewar (IDCA).tiêu thụ năng lượng thấp, kích thước nhỏ, trọng lượng nhẹ, tuổi thọ dài và chi phí thấp. Mặc dù độ nhạy có thể không phù hợp với các máy dò làm mát, hiệu quả chi phí của chúng khiến chúng lý tưởng cho các ứng dụng rộng hơn.
