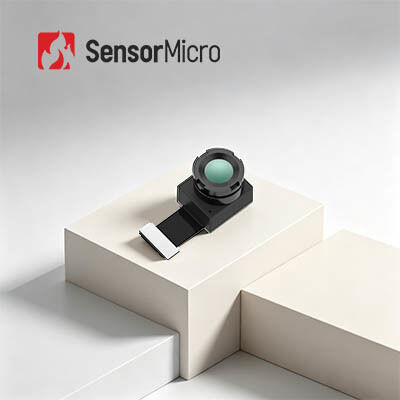

Lõi hình ảnh nhiệt LWIR kích thước nhỏ không được làm mát của OEM với độ phân giải 256x192 và độ phân giải pixel 12μm trong gói mức wafer

  • OEM Small Size Uncooled LWIR Thermal Imaging Core with 256x192 Resolution and 12μm Pixel Pitch in Wafer Level Package
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình TIMO212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 256x192 Độ phân giải pixel 12μm
Dải quang phổ 8 ~ 14μm Phạm vi nhiệt độ -20oC~+550oC
Tốc độ khung hình Nhiệt kế: 25Hz, Hình ảnh: 50Hz Dữ liệu đầu ra 14bit thô
Làm nổi bật

Lõi hình ảnh nhiệt không được làm mát

,

Máy chụp ảnh nhiệt không được làm mát OEM

,

Máy chụp ảnh nhiệt không được làm mát 256x192
Để lại lời nhắn
Mô tả sản phẩm
Lõi hình ảnh nhiệt LWIR kích thước nhỏ không được làm mát OEM 256x192 / 12μm
Tổng quan về sản phẩm

Lõi máy ảnh nhiệt không được làm mát LWIR có trọng lượng nhẹ với độ phân giải 256x192, Kích thước pixel 12 μm

Mô-đun hình ảnh hồng ngoại không được làm mát TIMO212, còn được gọi là mô-đun nhiệt không được làm mát, là một trong những dòng mô-đun camera hồng ngoại TIMO. Nó bao gồm một đầu dò hồng ngoại gói wafer (WLP) kích thước đặc biệt nhỏ 256x192 / 12μm bao phủ bước sóng dài từ 8 đến 14 micron.

Nhờ công nghệ WLP, mô-đun camera nhiệt TIMO212 đạt được cấu trúc siêu vi mô, chi phí cực thấp đồng thời mang lại độ nhạy cao hơn và chất lượng hình ảnh vượt trội với mức giá phải chăng, giúp khách hàng có thể lựa chọn loại phù hợp nhất theo yêu cầu riêng của mình.

Do cấu trúc được tối ưu hóa hoàn toàn, lõi camera nhiệt TIMO212 rất phổ biến và được sử dụng rộng rãi trong các ứng dụng chụp ảnh nhiệt hồng ngoại như Đo nhiệt độ, Phòng chống dịch bệnh, Phần cứng thông minh, AIoT, v.v.

Các tính năng chính
  • Mô-đun siêu thu nhỏ với tối ưu hóa SWaP-C tối ưu
    • Máy dò đóng gói ở cấp độ wafer + quang học ở cấp độ wafer + màn trập van vi điện từ
    • Mô-đun nhiệt hồng ngoại nhỏ nhất, hỗ trợ chức năng chụp ảnh nhiệt cơ bản với hiệu quả chi phí tối đa
    • Kích thước nhỏ gọn, nhẹ và tiêu thụ điện năng thấp, lý tưởng để tích hợp vào các thiết bị thu nhỏ
  • Tùy chọn quang học linh hoạt, đo nhiệt độ chính xác
    • Có sẵn nhiều tùy chọn ống kính, bao gồm ống kính góc rộng và ống kính tele, để đáp ứng nhu cầu ứng dụng đa dạng
    • Đo nhiệt độ có độ chính xác cao với độ chính xác lên tới ±2°C; hỗ trợ cả giám sát nhiệt độ khu vực và toàn khung hình
  • Dễ dàng tích hợp, phát triển nhanh
    • Hỗ trợ giao diện hình ảnh DVP, tương thích với nhiều nền tảng nhúng khác nhau
    • Tuân thủ tiêu chuẩn môi trường RoHS 2.0
Thông số sản phẩm
Người mẫu TIMO212
Nghị quyết 256×192
Kích thước pixel 12μm
Phản ứng quang phổ 8-14μm
Chế độ lấy nét Tập trung miễn phí
Ống kính (HFOV/FL) 17,5°/10mm | 25°/7mm | 56°/3,2mm | 90°/2.1mm
Trọng lượng (g) 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8 ± 0,4
Kích thước (mm, không có FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Số lượng mã PIN 40PIN
Dữ liệu đầu ra 14bit thô
Tốc độ khung hình Nhiệt kế: 25Hz, Hình ảnh: 50Hz
Phạm vi đo nhiệt độ -20oC~+550oC (-20oC~+150oC | +100oC~550oC)
Độ chính xác đo nhiệt độ Lớn hơn ±2oC / ±2%
Nhiệt độ hoạt động -20oC~+60oC
Độ ẩm 5%~85%
Nhiệt độ bảo quản -45oC~+85oC
Chứng nhận RoHS 2.0 / Phạm vi tiếp cận
Ứng dụng công nghiệp

Lõi camera nhiệt TIMO212 được sử dụng rộng rãi trong nhiều lĩnh vực, như Nhiệt kế, Phần cứng thông minh, Tòa nhà thông minh, Nhà thông minh, AIoT, v.v.

Lõi hình ảnh nhiệt LWIR kích thước nhỏ không được làm mát của OEM với độ phân giải 256x192 và độ phân giải pixel 12μm trong gói mức wafer 0
Sản phẩm IR của chúng tôi
  • Độ nhạy cao và hiệu suất tuyệt vời
  • Công nghệ hàng đầu thế giới trong ngành hồng ngoại
  • Có sẵn nhiều loại máy dò hồng ngoại - Cả máy dò hồng ngoại không được làm mát và được làm mát ở các định dạng và kích thước pixel khác nhau
  • Sản xuất số lượng lớn để đảm bảo giao hàng nhanh - Ba dây chuyền sản xuất với khả năng sản xuất hàng năm lên tới hàng triệu máy dò
Câu hỏi thường gặp
Đầu dò hồng ngoại/lõi camera nhiệt có thể được sử dụng trong những ngành nào?

Đầu dò hồng ngoại và lõi camera nhiệt của chúng tôi được sử dụng rộng rãi trong nhiều ngành công nghiệp như:

  • Nhiệt kế:Bảo trì điện, Thị giác máy, HVAC tòa nhà, Hóa dầu luyện kim, Bảo trì dự đoán, Phòng chống dịch bệnh
  • An ninh & Giám sát:Thành phố an toàn, Giám sát cơ sở hạ tầng, An ninh biên giới, Du lịch hàng hải, An toàn khai thác mỏ
  • Chữa cháy & Cứu hộ:Phòng chống cháy rừng, phòng cháy chữa cháy, tìm kiếm cứu nạn
  • Tải trọng của UAV:Kiểm tra thiết bị, Thực thi & Cứu hộ, Ứng dụng chữa cháy, Quan sát động vật
  • Tầm nhìn cá nhân:Giải trí ngoài trời, Quan sát động vật, Tuần tra cưỡng chế
  • QUẢNG CÁO:Lái xe tự động, Hệ thống hỗ trợ người lái nâng cao, Xe đặc biệt
  • AIoT:Nhà thông minh, Phần cứng thông minh, Chăm sóc thông minh, Robot
  • Người khác:Hệ thống quan sát chuyến bay nâng cao, phát hiện khí, nông nghiệp & chăn nuôi, nghiên cứu khoa học
