Lõi camera nhiệt tuyến tính LWIR không được làm mát 400x300 50Hz
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 400x300 / 17μm | Tỷ lệ khung hình | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
MẠNG LƯỚI | <30mK | Dải quang phổ | 8~14μm |
Kích thước | 44,5x44,5x33,6mm | Cân nặng | ≤77g |
Điểm nổi bật | Lõi camera nhiệt LWIR tuyến tính,Lõi camera nhiệt LWIR 50Hz |

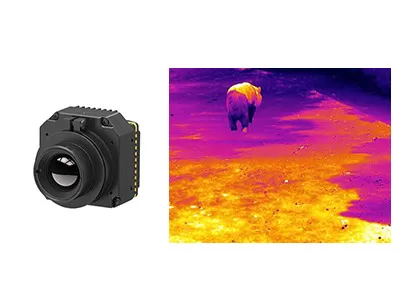

LWIR 400x300 / 17μm Lõi camera hình ảnh nhiệt không được làm mát với Nhiệt kế công nghiệp
Lõi camera nhiệt PLUG417R sử dụng đầu dò hồng ngoại LWIR không làm mát 400x300 / 17μm với chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20℃~150℃ để đo nhiệt độ cơ thể hoặc công nghiệp.Mô-đun nhiệt hồng ngoại này không chỉ có thể đo giá trị nhiệt độ xung quanh bạn mà còn hiển thị hình ảnh nhiệt.Vì vậy, nó phải là sự lựa chọn tốt nhất của bạn để theo dõi sự thay đổi nhiệt độ.
Mô-đun máy ảnh hồng ngoại nhỏ này có thể được sử dụng rộng rãi trong các ứng dụng hình ảnh nhiệt hồng ngoại như Nhiệt kế, Kiểm tra năng lượng điện, Kiểm tra tòa nhà, v.v. Nó có lợi cho khách hàng OEM để phát triển và tích hợp thứ cấp trong tất cả các loại máy chụp ảnh nhiệt và máy ảnh nhiệt hồng ngoại.
- NETD<30mk, Độ nhạy cao
- Hiệu suất ổn định
- Tích hợp dễ dàng
- Chất lượng & chi tiết hình ảnh rõ nét
- Phạm vi nhiệt độ tùy chỉnh
- Khả năng thích ứng môi trường mạnh mẽ
Kiểu mẫu | CẮM417R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 400x300 |
Cao độ điểm ảnh | 17μm |
Dải quang phổ | 8~14μm |
MẠNG LƯỚI | <30 triệu |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz/30Hz/50Hz/60Hz |
Thời gian khởi động | <15s |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | NGUYÊN/YUV/BT656/LVDS |
Thành phần mở rộng | USB/Camerlink |
Chế độ làm mờ | Tuyến tính/Histogram/Hỗn hợp |
Thu phóng kỹ thuật số | Thu phóng liên tục 1~8X, Kích thước bước 1/8 |
Hiển thị hình ảnh | Đen nóng/Trắng nóng/Màu giả |
Hướng hình ảnh | Lật ngang/dọc/chéo |
Thuật toán hình ảnh | NUC/AGC/IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | Giao diện 50pin_HRS |
Chế độ giao tiếp | RS232-TTL, 115200bps |
Cung cấp hiệu điện thế | 4,5 ~ 6V |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10°C~50°C |
Phạm vi nhiệt độ | -20°C~150°C, 100°C~550°C |
độ chính xác nhiệt độ | ±2°C hoặc ±2% (Lấy giá trị lớn nhất) |
SDK | SDK ARM/Windows/Linux, Nhiệt kế toàn màn hình |
Tính chất vật lý | |
Kích thước (mm) | 44,5x44,5x36,6 |
Cân nặng | ≤77g |
Thích ứng môi trường | |
Nhiệt độ hoạt động | -40°C ~ +70°C |
Nhiệt độ bảo quản | -45°C ~ +85°C |
độ ẩm | 5%~95%, Không ngưng tụ |
Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g/11ms, 3 trục 6 hướng |
quang học | |
Ống kính tùy chọn | Lấy nét cố định xơ vữa: 7.5mm/13mm/19mm/25mm/35mm |
Lõi camera nhiệt PLUG417R được sử dụng rộng rãi trong Kiểm tra năng lượng điện, Thị giác máy, Giám sát & An ninh HVAC tòa nhà, Ngoài trời, Chữa cháy & Cứu hộ, Thực thi pháp luật & Cứu nạn, ADAS, Tải trọng UAV, v.v.
1. Phạm vi DRI là gì?
Nó là phương tiện đo khoảng cách mà máy dò hồng ngoại có thể tạo ra hình ảnh của mục tiêu cụ thể và có thể được chia thành phạm vi phát hiện, phạm vi nhận dạng, phạm vi nhận dạng.
D (Phát hiện): khả năng phân biệt một đối tượng từ nền
R (Recognition): khả năng phân loại các lớp đối tượng (con vật, con người, xe cộ, thuyền…)
I (Identification): khả năng mô tả chi tiết đối tượng (người đàn ông đội mũ, con nai, xe Jeep…)
Theo tiêu chí của Johnson, khi xác suất hiển thị chi tiết mục tiêu ở khoảng cách DRI là 50%, thì các cặp dòng số tối thiểu của mục tiêu là 1:3:6 (hoặc 1:4:8) và số pixel tối thiểu tương ứng là 2:6:12 (hoặc 2:8:16).
Giả sử rằng đường kính mục tiêu là H, độ dài tiêu cự là f, kích thước pixel là d và số cặp đường là n, thì khoảng cách xem L=H×f/(2n×d)
