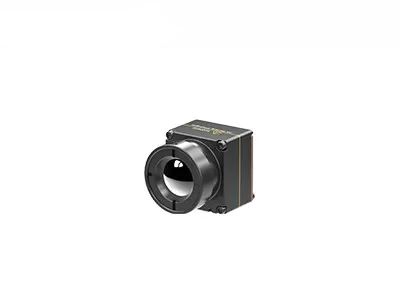

Ống kính 9.1mm Mô-đun hình ảnh nhiệt không được làm mát 30Hz 640x512 12μm cho máy bay không người lái
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,7W |
---|---|---|---|
Dải quang phổ | 8 ~ 14μm | Pixel Pitch | 12μm |
NETD điển hình | ≤40mK | Tỷ lệ khung hình | 30Hz |
Điểm nổi bật | Mô-đun hình ảnh nhiệt không được làm mát 30Hz,Mô-đun hình ảnh nhiệt ống kính 9.1mm,Lõi máy ảnh nhiệt 640x512 Drone |
Ống kính 9.1mm, Tốc độ khung hình 30Hz Mô-đun hình ảnh nhiệt 640x512 12μm không làm lạnh cho máy bay không người lái
Lõi camera hồng ngoại iTL612R tích hợp đầu dò nhiệt hồng ngoại 640x512 / 12μm gói mức wafer (WLP).Nó là một mô-đun hình ảnh nhiệt bức xạ LWIR không được làm mát dành cho máy bay không người lái có dải quang phổ từ 8 đến 14μm.
Mô-đun camera nhiệt iTL612 có tính năng trình chiếu hình ảnh sắc nét và rõ ràng, kích thước nhỏ gọn và chi phí thấp.Được định hướng cho việc tối ưu hóa hoàn toàn mô-đun nhiệt SWaP, iTL612R cung cấp giải pháp đáng tin cậy để tích hợp hệ thống hồng ngoại với không gian hạn chế.Cấu trúc nhỏ gọn của nó đã đạt đến cấp độ cao nhất của cùng một mô-đun thông số kỹ thuật.Nó cũng có chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20 ℃ ~ 550 ℃ để đo nhiệt độ công nghiệp.
Mô-đun nhiệt iTL612 được phát triển đặc biệt cho lĩnh vực Bảo trì dự báo, Kiểm tra quang điện, Bảo vệ môi trường, Nghiên cứu khoa học, Chụp ảnh từ trên không, Cảnh sát điều tra, Cứu trợ & Cứu hộ, Phòng chống cháy rừng, An toàn đô thị, v.v.
Thiết kế nhỏ gọn và nhẹ
• Kích thước: 21mm × 22,3mm × 27,3mm (với ống kính 9,1mm)
• Trọng lượng: 20,8g ± 1,5g (với ống kính 9,1mm)
• Tiêu thụ điện năng thấp, chỉ 0,7W
Hình ảnh rõ ràng & Đo bức xạ chính xác
• Thuật toán xử lý hình ảnh hoàn toàn mới: NUC / 3DNR / DNS / DRC / EE
• Hỗ trợ Windows / Linux / ARM SDK
• Hỗ trợ đo nhiệt độ khu vực, điểm và đẳng nhiệt
Nhiều giao diện khác nhau để tích hợp dễ dàng
• Giao diện DVP / LVDS / USB2.0, đầu ra dữ liệu hình ảnh RAW / YUV, điều khiển cổng nối tiếp
Người mẫu | iTL612 / R |
Hiệu suất máy dò hồng ngoại | |
Vật liệu nhạy cảm | Vanadi oxit |
Nghị quyết | 640 × 512 |
Kích thước pixel | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD điển hình | ≤40mk |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 30Hz |
Thời gian khởi động | 5 giây |
Video kĩ thuật số | RAW / YUV / BT656 |
Thuật toán hình ảnh | Hiệu chỉnh không đồng nhất (NUC) Giảm nhiễu 3D (3DNR) Khử nhiễu (DNS) Nén dải động (DRC) Tăng cường cạnh (EE) |
Hiển thị hình ảnh | Màu đen nóng / trắng nóng / màu giả |
Phần mềm PC | |
Phần mềm ICC | Điều khiển mô-đun & hiển thị video |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 30Pin_HRS: DF40C-30DP-0,4V (51), (HRS, Nam) |
Bảng mở rộng USB | Loại-C |
Phương thức giao tiếp | RS232-TTL / USB2.0 |
Giao diện video kỹ thuật số | CMOS8 / USB2.0 |
Cung cấp hiệu điện thế | 3,3V ± 0,1V VDC |
Mức tiêu thụ điện năng điển hình | 0,7W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10 ° C ~ + 50 ° C |
Phạm vi đo nhiệt độ | -20 ° C ~ + 150 ° C, 0 ° C ~ 550 ° C;Hỗ trợ tùy chỉnh và mở rộng |
Đo nhiệt độ chính xác | Lớn hơn ± 3 ° C hoặc ± 3% (@ 23 ℃ ± 3 ℃) |
Đo nhiệt độ khu vực | Hỗ trợ giá trị tối đa, tối thiểu và trung bình của nhiệt độ khu vực đầu ra |
SDK | Hỗ trợ Windows / Linux / ARM;Đạt được phân tích và chuyển đổi luồng video từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 21 × 22,3 × 27,3 (Với ống kính 9.1mm) |
Trọng lượng | 20,8g ± 1,5g (Với ống kính 9,1mm) |
Khả năng thích ứng với môi trường | |
Nhiệt độ hoạt động | -40 ° C ~ + 70 ° C |
Nhiệt độ bảo quản | -45 ° C ~ + 85 ° C |
Độ ẩm | 5% ~ 95%, không ngưng tụ |
Rung động | 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng |
Chứng chỉ | ROHS2.0 / ĐẠT |
Quang học | |
Ống kính tùy chọn | Tiêu cự cố định Athermal: 9.1mm |
Mô-đun ảnh nhiệt iTL612 / R có thể được tích hợp vào trọng tải UAV và thiết bị đeo được để được sử dụng rộng rãi trong các lĩnh vựcBảo trì dự báo, Kiểm tra quang điện, Bảo vệ môi trường, Nghiên cứu khoa học, Chụp ảnh từ trên không, Cảnh sát điều tra, Cứu trợ & Cứu hộ, Phòng chống cháy rừng, An toàn đô thị, v.v..
1. Máy đo vi mạch mảng mặt phẳng tiêu không được làm mát hoạt động như thế nào?
Bằng cách sử dụng nguyên lý của hiệu ứng nhiệt bức xạ hồng ngoại, đầu báo hồng ngoại không được làm mát chuyển đổi năng lượng bức xạ hồng ngoại thành nhiệt năng với vật liệu hấp thụ tia hồng ngoại, do đó nhiệt độ của vật liệu nhạy cảm tăng lên.Sau đó, một thông số vật lý nhất định của vật liệu nhạy cảm sẽ thay đổi tương ứng và chuyển đổi thành tín hiệu điện hoặc tín hiệu ánh sáng nhìn thấy thông qua một cơ chế chuyển đổi nhất định được thiết kế để nhận ra sự phát hiện của đối tượng.
2. Ưu điểm của đầu báo hồng ngoại không được làm mát là gì?
Máy dò mặt phẳng tiêu điểm hồng ngoại không được làm mát không cần thiết bị Tích hợp Bộ làm mát Dewar (IDCA) và có thể hoạt động ở nhiệt độ phòng.Nó có ưu điểm là khởi động nhanh, tiêu thụ điện năng thấp, kích thước nhỏ, trọng lượng nhẹ, tuổi thọ cao, chi phí thấp, v.v.Mặc dù độ nhạy của máy dò mặt phẳng tiêu hồng ngoại không được làm mát không tốt bằng máy dò hồng ngoại làm mát, nhưng sau nhiều năm phát triển, hiệu suất chi phí của nó rõ ràng là tốt hơn máy dò được làm mát, có triển vọng ứng dụng rộng rãi hơn.
