Lõi hình ảnh nhiệt sóng dài kích thước nhỏ 400x300 COIN417G2
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 384x288 / 17μm | NETD | ≤50mK |
---|---|---|---|
Dải quang phổ | 8 ~ 14μm | Kích thước | 21x22.3x15.6mm (Với ống kính 9.1mm) |
Phạm vi nhiệt độ | -20 ℃ ~ + 550 ℃ (Có thể tùy chỉnh) | Độ chính xác nhiệt độ | ± 3 ℃ hoặc ± 3% |
Điểm nổi bật | Lõi hình ảnh nhiệt 400x300,Lõi hình ảnh nhiệt VOx,Lõi camera nhiệt 384x288 |

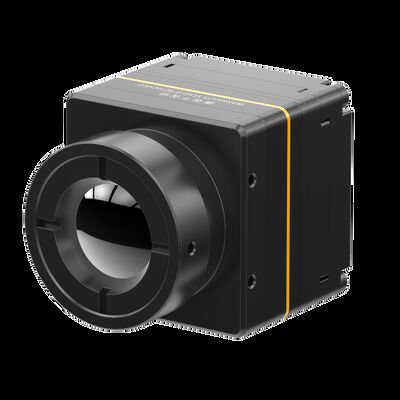

Lõi hình ảnh nhiệt sóng dài kích thước nhỏ 400x300 COIN417G2
Lõi camera hình ảnh nhiệt FPA không được làm mát với đầu dò hồng ngoại 400x300
Mô-đun hồng ngoại không được làm mát COIN417G2 là phiên bản thế hệ mới của COIN417 được phát triển bởi Global Sensor Technology (GST).Nó tích hợp đầu dò hình ảnh hồng ngoại gói mức độ wafer 400x300 @ 17μm (WLP), mạch xử lý tín hiệu hiệu suất cao và thuật toán xử lý hình ảnh như Hiệu chỉnh không đồng nhất (NUC), Giảm nhiễu 3D (3DNR), Giảm nhiễu 2D (DNS), Dải động Nén (DRC), Tăng cường cạnh (EE).
Mô-đun hồng ngoại COIN417G2 có tính năng trình chiếu hình ảnh nhiệt sắc nét và rõ ràng, kích thước nhỏ gọn và chi phí thấp.Nó cũng có chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20 ℃ ~ 550 ℃ để đo nhiệt độ công nghiệp.
Mô-đun nhiệt COIN417G2 được sử dụng trong Nhiệt kế, Giám sát an ninh, Cứu hỏa & Cứu hộ, Ngoài trời, AIoT, Phần cứng thông minh, Tải trọng UAV, ADAS, v.v.
Global Sensor Technology là nhà cung cấp các thiết bị dò hồng ngoại không được làm mát và mô-đun hình ảnh nhiệt hồng ngoại.Các đầu dò FPA hồng ngoại và lõi camera nhiệt này là thành phần một phần của camera nhiệt hồng ngoại, được sử dụng đặc biệt cho các yêu cầu phát triển thứ cấp của khách hàng.
Hiệu suất hình ảnh tuyệt vời
• Thuật toán xử lý hình ảnh mạnh mẽ: NUC / 3DNR / DNS / DRC / EE
• Chất lượng hình ảnh sắc nét và rõ ràng hơn
Đo nhiệt độ
• Với phạm vi 20 ℃ ~ 150 ℃, 0 ~ 550 ℃
• Hỗ trợ tùy chỉnh và mở rộng
Hiệu quả cao hơn
• Với thời gian khởi động trong 3 giây và tiêu thụ điện năng thấp nhất là 0,7w
Tích hợp nhanh hơn
• Hỗ trợ giao diện đầu ra hình ảnh DVP / LVDS, đầu ra video kỹ thuật số RAW / YUV, điều khiển cổng nối tiếp
Mô hình | COIN417G2 / R |
Hiệu suất máy dò hồng ngoại | |
Vật chất | VOx |
Nghị quyết | 400 × 300 |
Pixel Pitch | 17μm |
Dải quang phổ | 8μm ~ 14μm |
NETD điển hình | ≤40mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 50Hz / 30Hz / 25Hz |
Thời gian khởi động | 3 giây |
Video tương tự | PAL / NTSC |
Video kĩ thuật số | RAW / YUV / BT656 |
Thuật toán hình ảnh | Hiệu chỉnh không đồng nhất (NUC) Giảm nhiễu 3D (3DNR) Giảm nhiễu 2D (DNS) Nén dải động (DRC) Tăng cường cạnh (EE) |
Zoom kỹ thuật số | Thu phóng liên tục 1X ~ 8X, Kích thước bước 1/8 (Đầu ra YUV) |
Hiển thị hình ảnh | Màu đen nóng / trắng nóng / màu giả |
Phần mềm PC | |
Phần mềm ICC | Điều khiển mô-đun và hiển thị video |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | 50Pin_HRS: DF40C-50DP-0,4V (51), (HRS, Nam) |
Bảng mở rộng USB | Loại-C |
Phương thức giao tiếp | TTL-232 / USB2.0 |
Giao diện video kỹ thuật số | CMOS8 / CMOS16 / LVDS / USB2.0 |
Cung cấp hiệu điện thế | 4 ~ 5.5V |
Mức tiêu thụ điện năng điển hình | 0,7W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10 ℃ ~ + 50 ℃ |
Phạm vi đo nhiệt độ | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃;Hỗ trợ tùy chỉnh và mở rộng |
Đo nhiệt độ chính xác | Lớn hơn ± 3 ℃ hoặc ± 3% |
Đo nhiệt độ khu vực | Hỗ trợ giá trị tối đa, tối thiểu và trung bình của nhiệt độ khu vực đầu ra |
SDK | Windows / Linux / ARM;Đạt được phân tích và chuyển đổi luồng video từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 25,4 × 25,4 × 29,3 (Với ống kính 9,1mm) 25,4 × 25,4 × 41,2 (Với ống kính 13mm) 25,4 × 25,4 × 40 (Với ống kính 19mm) |
Cân nặng | 29g ± 3g (Với ống kính 9.1mm) 42g ± 3g (Với ống kính 13mm) 44g ± 3g (Với ống kính 19mm) |
Khả năng thích ứng với môi trường | |
Nhiệt độ hoạt động | -40 ℃ ~ + 70 ℃ |
Nhiệt độ bảo quản | -45 ℃ ~ + 85 ℃ |
Độ ẩm | 5% ~ 95%, không ngưng tụ |
Rung động | 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g / 11ms, 3 trục, 6 hướng |
Chứng chỉ | ROHS2.0 / ĐẠT |
Quang học | |
Ống kính tùy chọn | Nhiệt cố định: 9.1mm / 13mm / 19mm |
Mức độ bảo vệ | IP67 |
1. Nhiệt kế hồng ngoại là gì?
Thermography là một công nghệ mới và hiệu quả của phương pháp chẩn đoán không xâm lấn dựa trên phát hiện nhiệt độ bề mặt vật thể.Bức xạ hồng ngoại (IR) phát ra từ một vật thể được ghi lại và hiển thị dưới dạng bản đồ phân bố nhiệt độ.
2. Máy đo nhiệt độ hồng ngoại có thể được sử dụng để làm gì?
Hình ảnh nhiệt hồng ngoại có thể được sử dụng để thực hiện kiểm tra tại nhà, xác định các lỗi cấu trúc, lỗi điện, lỗi cơ học, thay đổi sinh lý ở người và động vật, v.v.
3. Ưu điểm của phương pháp đo nhiệt hồng ngoại là gì?
Đối với kiểm tra không phá hủy, việc kiểm tra đơn giản, đáp ứng nhanh mà không bị hư hỏng, giúp tiết kiệm chi phí, tăng hiệu quả công việc, giảm hao mòn nhân lực và thiết bị.
Đối với máy đo nhiệt độ y tế, rất hiệu quả để tìm ra các vấn đề tiềm ẩn trong cơ thể con người, an toàn 100% không gây đau và bức xạ, là một công cụ lý tưởng để tầm soát sức khỏe sớm.
