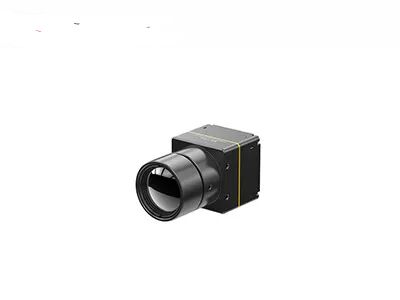

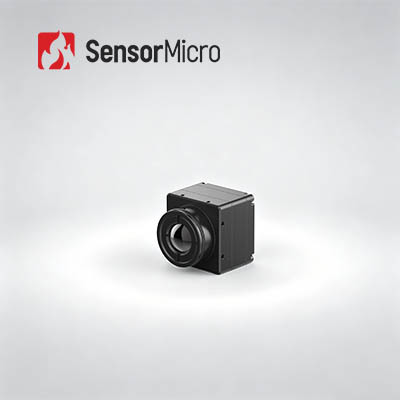

Mô-đun ảnh nhiệt không làm mát LWIR 640x512/12µm Với độ nhạy nhiệt cao

  • LWIR Uncooled Thermal Imaging Module 640x512/12µm with High Thermal Sensitivity
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN612RG2
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 Tiêu thụ điện năng 0,65W
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 12μm
NETD 25mK/F1.0/25oC Tốc độ khung hình 25Hz/30Hz
Làm nổi bật

Mô-đun máy ảnh nhạy nhiệt cao

,

640x512 LWIR Uncooled nhiệt mô-đun

,

Mô-đun hình ảnh nhiệt 12um
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun hình ảnh nhiệt không làm mát LWIR 640x512/12µm với độ nhạy nhiệt cao
Tổng quan sản phẩm

Lõi camera đo nhiệt độ hồng ngoại COIN612RG2 có độ chính xác cao sử dụng bộ dò hồng ngoại ApexCore 640*512/12µm tiên tiến, có kích thước siêu nhỏ gọn và tiêu thụ điện năng cực thấp. Được trang bị công nghệ xử lý tín hiệu chuyên nghiệp và các thuật toán đo nhiệt độ trưởng thành, nó mang lại khả năng giám sát nhiệt độ thời gian thực, ổn định và chính xác với độ chính xác đo ±2°C hoặc ±2%. Hỗ trợ các giao thức truyền thông nối tiếp phổ biến, nhiều giao diện đầu ra video bao gồm USB2.0, DVP, LVDS và BT.656, cùng với nhiều loại ống kính quang học tùy chỉnh, mô-đun này giúp giảm đáng kể rào cản cho việc phát triển thứ cấp.

Tính năng chính
  • Chức năng toàn diện, Thiết kế hiệu quả về chi phí: Được phát triển bằng bộ dò hồng ngoại ApexCore cấp wafer với NETD≤25mK; kết hợp FPA được sử dụng rộng rãi với các thuật toán xử lý hình ảnh tiên tiến để nâng cao chất lượng hình ảnh; độ chính xác đo nhiệt độ lên tới ±2°C hoặc ±2%, hỗ trợ dải đo từ -20°C đến 150°C và 100°C đến 550°C, với khả năng mở rộng tùy chỉnh
  • Nhỏ gọn và nhẹ, Hiệu suất cao với công suất thấp: Kích thước: 25,4*25,4*15,7mm; Trọng lượng: 15±1g; Công suất tiêu thụ: ≤0,65W
  • Nhiều cấu hình, Tích hợp nhanh chóng: Ống kính quang học tùy chọn để đáp ứng các yêu cầu ứng dụng đa dạng; hỗ trợ giao diện đầu ra hình ảnh USB2.0/DVP/LVDS/BT.656; đầu ra dữ liệu hình ảnh RAW/YUV/TMP với điều khiển cổng nối tiếp
Thông số kỹ thuật
Mô hình COIN612RG2
Chỉ báo bộ dò IR Vật liệu nhạy: VOx
Độ phân giải: 640*512
Kích thước điểm ảnh: 12µm
Đáp ứng phổ: 8µm ~ 14µm
NETD điển hình: ≤25mK/F1.0/25°C
Xử lý hình ảnh Tốc độ khung hình kỹ thuật số: 25/30Hz
Thời gian khởi động: 6s
Video analog: PAL/NTSC
Video kỹ thuật số: RAW/YUV422/TMP
Thuật toán hình ảnh: Hiệu chỉnh không đồng nhất (NUC), Giảm nhiễu 3D (3DNR), Giảm nhiễu 2D (DNS), Nén dải động (DRC), Tăng cường cạnh (EE)
Hiển thị hình ảnh: 10 loại (Trắng nóng/Lava/Đỏ sắt/Sắt nóng/Y tế/Bắc cực/Cầu vồng 1/Cầu vồng 2/Tông màu/Đen nóng)
Điện Giao diện ngoài tiêu chuẩn: 50 chân: DF40C-50DP-0.4V(51), (HRS, Nam)
Bo mạch mở rộng USB: USB3.0/USB2.0/VPC/USB2.0&VPC
Giao diện truyền thông: TTL-232/USB2.0
Giao diện video kỹ thuật số: DVP8/DVP16/USB2.0/BT.656/LVDS
Điện áp cung cấp: 4,5~5,5V
Công suất tiêu thụ điển hình: 0,65W
Đo nhiệt độ Nhiệt độ hoạt động: -10°C~+50°C
Dải đo nhiệt độ: -20°C~150°C, 100°C~550°C; Hỗ trợ tùy chỉnh và mở rộng
Độ chính xác đo nhiệt độ: ±2°C hoặc ±2% (tùy theo giá trị nào lớn hơn)
Đo nhiệt độ cục bộ: Hỗ trợ xuất giá trị nhiệt độ tối đa, tối thiểu và trung bình của các vùng đo nhiệt độ
SDK: Android/Windows/Linux; Đạt được phân tích luồng video và chuyển đổi từ thang độ xám sang nhiệt độ
Cơ khí Kích thước lõi trần: 25,4*25,4*15,7mm
Trọng lượng lõi trần: 15±1g
Khả năng thích ứng môi trường Nhiệt độ hoạt động: -40°C~+70°C
Nhiệt độ lưu trữ: -45°C~+85°C
Độ ẩm: 5%~95%, không ngưng tụ
Rung động: 5,35grms, Rung động ngẫu nhiên, 3 trục
Va đập: Sóng hình sin nửa, 40g/11ms, Hướng va đập 3 trục, 6 hướng
Chứng nhận: ROHS2.0/REACH
Ống kính quang học Ống kính quang học: Tiêu cự cố định Athermal: 4,8mm/7mm/9,1mm/13mm/19mm/25m/35mm
Cấp bảo vệ: IP67 (Ống kính phía trước)
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt được ứng dụng trong đo nhiệt, thị giác công nghiệp, chữa cháy và cứu nạn, giám sát an ninh, quan sát ngoài trời, thị giác máy, điện tử tiêu dùng và các lĩnh vực liên quan.

Dịch vụ tùy chỉnh
  • Tùy chỉnh sản phẩm: Điều chỉnh cấu hình và thích ứng thuật toán để đáp ứng các yêu cầu đặc thù của ngành
  • Hỗ trợ kỹ thuật & Đào tạo tại chỗ: Cung cấp cho khách hàng cốt lõi đào tạo thiết lập hệ thống và vận hành thực tế
  • Đổi mới chung cho sản phẩm & thị trường mới: Hợp tác với khách hàng để cùng phát triển các giải pháp ứng dụng hồng ngoại sáng tạo
Câu hỏi thường gặp
1. Có thể sử dụng hồng ngoại để tiết kiệm năng lượng không?
Có, công nghệ hồng ngoại có thể được sử dụng để tiết kiệm năng lượng. Cảm biến hồng ngoại có thể phát hiện sự hiện diện hoặc chuyển động của con người trong phòng, cho phép điều khiển tự động hệ thống chiếu sáng, sưởi ấm và làm mát. Điều này giúp giảm thiểu tiêu thụ năng lượng bằng cách chỉ hoạt động khi cần thiết.
2. Hình ảnh nhiệt hoạt động như thế nào?
Hình ảnh nhiệt hoạt động bằng cách sử dụng một camera đặc biệt phát hiện bức xạ hồng ngoại. Camera đo cường độ bức xạ phát ra từ các vật thể và gán các màu sắc hoặc giá trị thang độ xám khác nhau để biểu thị các nhiệt độ khác nhau. Sau đó, các biến đổi nhiệt độ này được hiển thị dưới dạng hình ảnh để quan sát và phân tích.
3. Ứng dụng của hình ảnh nhiệt là gì?
Hình ảnh nhiệt có nhiều ứng dụng khác nhau trong các ngành công nghiệp. Nó thường được sử dụng trong kiểm tra điện, kiểm tra tòa nhà và nhà ở, giám sát và an ninh, chữa cháy, chẩn đoán y tế, kiểm tra công nghiệp và quan sát động vật hoang dã.
