Mô-đun nhiệt bức xạ không làm mát 256x192 12µm cho hình ảnh nhiệt LWIR chính xác

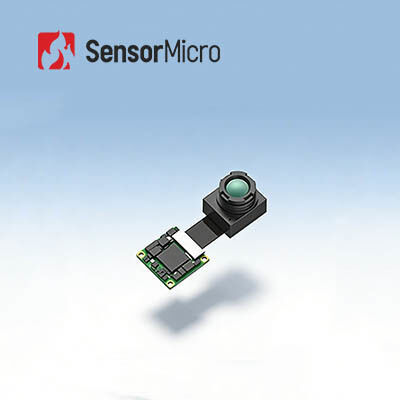

  • 256x192 12μm Uncooled Radiometric Thermal Module for Precise LWIR Thermal Imaging
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình Mini212G2
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 256x192 NETD ≤50 triệu
Độ phân giải pixel 12μm Độ chính xác đo nhiệt độ Lớn hơn ±2oC / ±2%
Dải quang phổ 8 ~ 14μm Tiêu thụ điện năng điển hình 330mW
Làm nổi bật

Mô-đun máy ảnh nhiệt hồng ngoại RoHS

,

Mô-đun máy ảnh nhiệt hồng ngoại 256x192

,

Máy ảnh nhiệt không được làm mát LWIR
Để lại lời nhắn
Mô tả sản phẩm
Tổng quan sản phẩm

Mini212G2 là một mô-đun camera nhiệt nhỏ gọn với thiết kế gói đơn giản, siêu nhỏ. Nó tích hợp một ống kính quang học, một bộ dò hồng ngoại bước sóng dài (WLP) 256×192 / 12μm và một mạch xử lý hình ảnh cơ bản để nhanh chóng thu được hình ảnh nhiệt của khu vực mục tiêu và phân bố nhiệt của nó.

Mô-đun camera hồng ngoại Mini212G2 được tối ưu hóa hoàn toàn về kích thước nhỏ, trọng lượng nhẹ và giá thành thấp (SWaP) để đáp ứng các yêu cầu khắt khe của khách hàng trong các ứng dụng hình ảnh nhiệt hồng ngoại, đồng thời vẫn cung cấp chất lượng hình ảnh tuyệt vời. Cấu trúc siêu nhỏ, kích thước gói nhỏ gọn và mức tiêu thụ điện năng cực thấp giúp nó dễ dàng tích hợp vào các công cụ kiểm tra khác nhau, camera giám sát an ninh hoặc máy ảnh nhiệt hồng ngoại cầm tay.

Tính năng chính
Mô-đun thu nhỏ với đầu ra hình ảnh nhiệt trực tiếp
  • Được trang bị bộ dò hồng ngoại 256×192 / 12μm tự phát triển, mang lại lợi thế chi phí đáng kể.
  • Thiết kế cấu trúc siêu nhỏ gọn: chỉ 17×17mm (PCBA), trọng lượng chỉ 4g — lý tưởng cho các ứng dụng bị hạn chế về không gian.
  • Bo mạch xử lý ISP tích hợp và thuật toán hình ảnh thế hệ tiếp theo cung cấp hình ảnh nhiệt rõ nét trực tiếp, đảm bảo tính linh hoạt cao.
Phát hiện chính xác, cấu hình linh hoạt
  • Đo nhiệt độ có độ chính xác cao với độ chính xác lên tới ±2℃; hỗ trợ đo điểm, khu vực và toàn khung hình.
  • Nhiều tùy chọn ống kính trường nhìn có sẵn để đáp ứng các yêu cầu quan sát khác nhau.
Giao diện phong phú để tích hợp dễ dàng
  • Cung cấp các giao diện đầu ra video kỹ thuật số USB2.0 / MIPI / DVP / BT.656 / LVDS và các giao diện khác.
  • Tương thích hoàn toàn với các giao diện tiêu chuẩn công nghiệp.
Thông số kỹ thuật sản phẩm
Mẫu mã Mini212G2
Độ phân giải 256×192
Kích thước điểm ảnh 12μm
Phản ứng phổ 8~14μm
NETD ≤50mK
Dữ liệu đầu ra 14bit Raw
Tốc độ khung hình Nhiệt ảnh: 25Hz, Hình ảnh: 50Hz
Chế độ lấy nét Lấy nét tự động
Ống kính (HFOV/FL) 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm
Trọng lượng (g) 7.1 | 6.4 | 4 | 6.8
Kích thước PCBA (mm) 17×17
Giao diện video kỹ thuật số USB2.0 / MIPI / DVP / BT.656 / LVDS
Giao diện video analog CVBS (PAL/NTSC)
Điện áp hoạt động 3.3V±0.1V
Công suất tiêu thụ điển hình 330mW
Phạm vi đo nhiệt độ -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Độ chính xác đo nhiệt độ Lớn hơn của ±2℃ / ±2%
Nhiệt độ hoạt động -40℃~+70℃
Độ ẩm 5%~85%
Nhiệt độ lưu trữ -45℃~+85℃
Chứng nhận RoHS 2.0 / REACH
Ứng dụng công nghiệp

Mô-đun nhiệt LWIR không làm mát Mini212G2 được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm nhiệt ảnh, phần cứng thông minh, tòa nhà thông minh, nhà thông minh, AIoT, v.v.

Mini212G2 uncooled LWIR thermal module shown in a compact form factor for industrial and smart building applications
Ưu điểm của chúng tôi
  • Độ nhạy cao và hiệu suất tuyệt vời— Công nghệ hàng đầu thế giới trong ngành công nghiệp hồng ngoại.
  • Nhiều bộ dò hồng ngoại có sẵn— Cả bộ dò IR không làm mát và làm mát với các định dạng và kích thước điểm ảnh khác nhau.
  • Sản xuất hàng loạt để đảm bảo giao hàng nhanh chóng— Ba dây chuyền sản xuất với khả năng sản xuất hàng triệu bộ dò mỗi năm.
Câu hỏi thường gặp
1. NETD là gì?

NETD là viết tắt của "Noise Equivalent Temperature Difference" (Chênh lệch nhiệt độ tương đương nhiễu). Đây là thước đo khả năng phân biệt sự khác biệt rất nhỏ về bức xạ nhiệt trong hình ảnh của bộ dò hình ảnh nhiệt. NETD thường được biểu thị bằng milli-Kelvin (mK). Nói chung, chỉ số NETD càng thấp thì độ nhạy nhiệt càng cao.

2. SWaP3 là gì?

SWaP3 là viết tắt của kích thước, trọng lượng, công suất, hiệu suất và giá cả. Nó cho thấy xu hướng công nghệ của ngành công nghiệp hồng ngoại.

3. DRI là gì?

DRI thường đề cập đến khoảng cách phát hiện, nhận dạng và định danh của hệ thống hình ảnh nhiệt. Đây là một thông số quan trọng để đánh giá hiệu suất của hệ thống hình ảnh nhiệt.
