LWIR Uncooled Radiometric Thermal Imaging Module 640x512/12μm với tiêu thụ điện thấp 0,65W

  • LWIR Uncooled Radiometric Thermal Imaging Module 640x512/12µm with Low Power Consumption 0.65W
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN612RG2
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 Tiêu thụ điện năng 0,65W
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 12μm
NETD 25mK/F1.0/25oC Tốc độ khung hình 25Hz/30Hz
Làm nổi bật

Mô-đun nhiệt không làm mát LWIR 640x512

,

Mô-đun nhiệt đầu dò 12um

,

Mô-đun nhiệt đầu dò LWIR
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun ảnh nhiệt bức xạ không làm mát LWIR 640x512 12µm cho ảnh nhiệt
Tổng quan sản phẩm

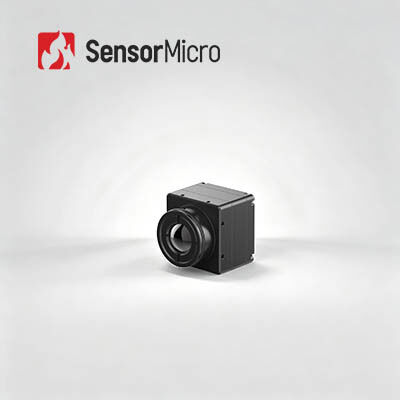

COIN612RG2 là một lõi camera đo nhiệt hồng ngoại nhỏ gọn, tiêu thụ ít năng lượng, được chế tạo với bộ dò hồng ngoại ApexCore 640*512/12µm. Tự hào với độ nhạy hình ảnh cao (NETD≤25mK) và đo nhiệt độ chính xác ±2°C/±2%, nó hỗ trợ hai dải nhiệt độ -20°C-150°C và 100°C-550°C với khả năng mở rộng tùy chỉnh. Nhẹ và thu nhỏ (25,4*25,4*15,7mm, 15±1g, tiêu thụ điện năng ≤0,65W), nó cung cấp nhiều phương thức xuất hình ảnh và ống kính quang học tương thích. Dễ dàng cho phát triển thứ cấp và tích hợp hệ thống, nó hoàn toàn phù hợp với các kịch bản ảnh nhiệt công nghiệp, kiểm soát quy trình và sản xuất thông minh.

Tính năng chính
  • Chức năng toàn diện, Thiết kế hiệu quả về chi phí: Được phát triển bằng bộ dò hồng ngoại ApexCore ở cấp độ wafer với NETD≤25mK; kết hợp FPA được sử dụng rộng rãi với các thuật toán xử lý hình ảnh tiên tiến để cải thiện chất lượng hình ảnh; độ chính xác đo nhiệt độ lên đến ±2°C hoặc ±2%, hỗ trợ các dải từ -20°C đến 150°C và 100°C đến 550°C, với các tùy chỉnh mở rộng
  • Nhỏ gọn và nhẹ, Hiệu quả cao với công suất thấp: Kích thước: 25,4*25,4*15,7mm; Trọng lượng: 15±1g; Tiêu thụ điện năng: ≤0,65W
  • Nhiều cấu hình, Tích hợp nhanh chóng: Ống kính quang học tùy chọn để đáp ứng các yêu cầu ứng dụng đa dạng; hỗ trợ các giao diện xuất hình ảnh USB2.0/DVP/LVDS/BT.656; xuất dữ liệu hình ảnh RAW/YUV/TMP với điều khiển cổng nối tiếp
Thông số kỹ thuật sản phẩm
Mô hình COIN612RG2
Chỉ báo bộ dò IR Vật liệu nhạy: VOx
Độ phân giải: 640*512
Kích thước điểm ảnh: 12µm
Phản ứng phổ: 8µm ~ 14µm
NETD điển hình: ≤25mK/F1.0/25°C
Xử lý hình ảnh Tốc độ khung hình kỹ thuật số: 25/30Hz
Thời gian khởi động: 6s
Video tương tự: PAL/NTSC
Video kỹ thuật số: RAW/YUV422/TMP
Thuật toán hình ảnh: Hiệu chỉnh không đồng nhất (NUC), Giảm nhiễu 3D (3DNR), Giảm nhiễu 2D (DNS), Nén dải động (DRC), Tăng cường cạnh (EE)
Hiển thị hình ảnh: 10 loại (Trắng nóng/Lava/Đỏ sắt/Sắt nóng/Y tế/Bắc cực/Cầu vồng 1/Cầu vồng 2/Sắc thái/Đen nóng)
Phần mềm PC Phần mềm ICC: Điều khiển mô-đun & Hiển thị video
Điện Giao diện ngoài tiêu chuẩn: 50 chân: DF40C-50DP-0.4V(51), (HRS, Nam)
Bo mạch mở rộng USB: USB3.0/USB2.0/VPC/USB2.0&VPC
Giao diện truyền thông: TTL-232/USB2.0
Giao diện video kỹ thuật số: DVP8/DVP16/USB2.0/BT.656/LVDS
Điện áp cung cấp: 4.5~5.5V
Tiêu thụ điện năng điển hình: 0.65W
Đo nhiệt độ Nhiệt độ hoạt động: -10°C~+50°C
Phạm vi đo nhiệt độ: -20°C~150°C, 100°C~550°C; Hỗ trợ tùy chỉnh và mở rộng
Độ chính xác đo nhiệt độ: ±2°C hoặc ±2% (tùy theo giá trị nào lớn hơn)
Đo nhiệt độ cục bộ: Hỗ trợ xuất giá trị nhiệt độ tối đa, tối thiểu và trung bình của các vùng đo nhiệt độ
SDK: Android/Windows/Linux; Đạt được phân tích luồng video và chuyển đổi từ thang độ xám sang nhiệt độ
Cơ khí Kích thước lõi trần (mm): 25,4*25,4*15,7mm
Trọng lượng lõi trần (g): 15±1g
Khả năng thích ứng môi trường Nhiệt độ hoạt động: -40°C~+70°C
Nhiệt độ lưu trữ: -45°C~+85°C
Độ ẩm: 5%~95%, không ngưng tụ
Rung động: 5,35grms, Rung động ngẫu nhiên, 3 trục
Va đập: Sóng hình sin nửa, 40g/11ms, Hướng va đập 3 trục, 6 hướng
Chứng nhận: ROHS2.0/REACH
Ống kính quang học Ống kính quang học: Tiêu cự cố định không nhiệt: 4,8mm/7mm/9,1mm/13mm/19mm/25m/35mm
Mức bảo vệ: IP67 (Ống kính phía trước)
Ứng dụng công nghiệp

Mô-đun ảnh nhiệt COIN612RG2 được áp dụng cho lĩnh vực ảnh nhiệt, thị giác công nghiệp, cứu hỏa và cứu nạn, giám sát an ninh, quan sát ngoài trời, thị giác máy, điện tử tiêu dùng, v.v.

Lợi thế của chúng tôi
  • Một loạt các định dạng sản phẩm bao gồm bộ dò hồng ngoại, lõi camera và mô-đun để đáp ứng các yêu cầu tích hợp khác nhau
  • Sản phẩm đa dạng: Nhiều độ phân giải mảng, kích thước điểm ảnh, dải sóng và tùy chọn ống kính kết hợp mang lại sự linh hoạt lớn hơn cho các ứng dụng đa dạng
  • Hiệu suất vượt trội: Hình ảnh rõ nét, kích thước nhỏ gọn, tiêu thụ điện năng thấp, độ nhạy cao và độ tin cậy mạnh mẽ — được thiết kế để hoạt động trong nhiều thách thức môi trường
  • Tích hợp dễ dàng: Nhiều tùy chọn giao diện giúp việc tích hợp trở nên đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng
Câu hỏi thường gặp
1. Sự khác biệt giữa hồng ngoại và ảnh nhiệt là gì?
Hồng ngoại đề cập đến dải bức xạ điện từ vượt ra ngoài ánh sáng nhìn thấy, trong khi ảnh nhiệt là một công nghệ sử dụng bức xạ hồng ngoại để ghi lại sự thay đổi nhiệt độ của vật thể và tạo ra hình ảnh trực quan về các mẫu nhiệt của chúng. Nói một cách đơn giản, ảnh nhiệt là một ứng dụng của công nghệ hồng ngoại.
2. Hồng ngoại có thể phát hiện vật thể ẩn không?
Công nghệ hồng ngoại đôi khi có thể phát hiện vật thể ẩn bằng cách phát hiện sự khác biệt về nhiệt độ giữa vật thể và môi trường xung quanh. Ví dụ, camera hồng ngoại có thể được sử dụng để xác định các nguồn nhiệt ẩn, chẳng hạn như sinh vật sống hoặc các bộ phận điện bị quá nhiệt, có thể không nhìn thấy bằng mắt thường.
3. Đo nhiệt độ hồng ngoại chính xác đến mức nào?
Đo nhiệt độ hồng ngoại có thể cung cấp kết quả tương đối chính xác khi được sử dụng đúng cách. Tuy nhiên, độ chính xác có thể bị ảnh hưởng bởi các yếu tố như khoảng cách, độ phát xạ (đặc tính bề mặt của vật thể được đo), điều kiện môi trường và chất lượng của nhiệt kế hoặc camera hồng ngoại được sử dụng.
