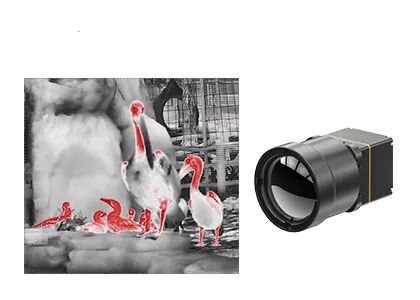

Lõi camera ảnh nhiệt LWIR với tốc độ khung hình 25Hz/30Hz cho ADAS

Mô-đun Chụp Ảnh Nhiệt LWIR Với Bộ Phát Hiện Hồng Ngoại 640x512 12μm Dành Cho Ngoài Trời

Mô-đun nhiệt TWIN612 là sản phẩm mới ra mắt do SensorMicro phát triển. Nó tích hợp bộ phát hiện hồng ngoại không làm mát 640×512/12µm gói gốm. Với NETD điển hình＜40mk, mô-đun nhiệt TWIN612 có thể trình bày hình ảnh rõ ràng hơn, sắc nét hơn và chi tiết hơn.

Với dải đo nhiệt độ từ -20℃~150℃/0~550℃, độ chính xác ±2℃ hoặc ±2% và tốc độ khung hình lên đến 30Hz, mô-đun nhiệt đảm bảo hình ảnh nhiệt mượt mà và đo nhiệt độ chính xác.

Mô-đun nhiệt TWIN612 có những ưu điểm về thiết kế nhỏ gọn, cấu trúc nhẹ và mức tiêu thụ điện năng thấp tới 0,8w. Với các thuật toán xử lý hình ảnh và chức năng đo nhiệt độ được cải thiện, mô-đun nhiệt TWIN612 trình bày hình ảnh ổn định hơn và nhiệt độ chính xác.

Quy trình đóng gói gốm tương tự như đóng gói kim loại, là một công nghệ đóng gói bộ phát hiện hồng ngoại trưởng thành. So với đóng gói kim loại, thể tích và trọng lượng của bộ phát hiện được đóng gói sẽ giảm đi rất nhiều. Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành công nghiệp có yêu cầu nghiêm ngặt về kích thước, trọng lượng và mức tiêu thụ điện năng.

- Kích thước nhỏ: 25,4mm×25,4mm×35mm
- Trọng lượng nhẹ: 25g
- NETD điển hình<40mk
- Chụp ảnh nhiệt sắc nét, rõ ràng
- Mức tiêu thụ điện năng điển hình thấp tới 0,8W


Mô-đun chụp ảnh nhiệt TWIN612/R được áp dụng trong lĩnh vực Nhiệt ảnh, Giám sát an ninh, Tải trọng UAV, Robot, Phần cứng thông minh, ADAS, Phòng cháy chữa cháy & Cứu hộ


1. NETD

NETD là Sự khác biệt nhiệt độ tương đương tiếng ồn, là sự khác biệt nhiệt độ giữa mục tiêu và nền khi tỷ lệ tín hiệu trên tạp âm đầu ra của bộ phát hiện bằng 1. Đây là một chỉ số để đo độ nhạy của bộ phát hiện hồng ngoại.

NETD của bộ phát hiện hồng ngoại càng nhỏ thì độ nhạy nhiệt càng cao và chất lượng hình ảnh càng tốt.

Sự khác biệt nhiệt độ càng nhỏ giữa mục tiêu và nền thì độ nhạy nhiệt của bộ phát hiện càng cao.

2. Tốc độ khung hình

Tốc độ khung hình là số khung hình trên giây của một hình ảnh hoàn chỉnh do mô-đun hồng ngoại tạo ra. Nếu mục tiêu có tốc độ di chuyển nhanh hoặc nhiệt độ thay đổi nhanh chóng, nên chọn mô-đun nhiệt có tốc độ khung hình cao hơn, nếu không độ chính xác đo lường và hiệu ứng quan sát sẽ bị ảnh hưởng.
