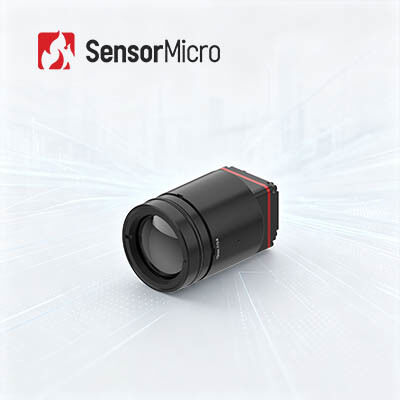

LWIR Thermal Imaging Camera Core với độ phân giải 1280x1024 8μm Pixel Pitch và Frame Rate 25Hz/30Hz
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | SensorMicro |
| Chứng nhận | ISO9001:2015; RoHS; Reach |
| Số mô hình | iTL1208 |
| Số lượng đặt hàng tối thiểu | 1 miếng |
| Giá bán | Có thể thương lượng |
| Điều khoản thanh toán | T/T |
Thông tin chi tiết sản phẩm
| Nghị quyết | 1280x1024 | Tiêu thụ điện năng | 1W |
|---|---|---|---|
| Dải quang phổ | 8 ~ 14μm | Độ phân giải pixel | 8μm |
| NETD | 30mK | Tốc độ khung hình | 25Hz/30Hz |
| Làm nổi bật | Lõi Camera Nhiệt ADAS,Lõi Camera Nhiệt 30Hz,Lõi Camera Nhiệt 0.8W |
||
Mô tả sản phẩm
LWIR Thermal Imaging Camera Core với tốc độ khung hình 25Hz/30Hz cho ADAS
Mô-đun hình ảnh nhiệt LWIR với các máy dò hồng ngoại 640x512 12 μm cho ngoài trời
Tổng quan sản phẩm
Lõi máy ảnh hồng ngoại 8μm iTL1208 cân bằng thu nhỏ cực kỳ và hiệu suất ổn định trong các kịch bản khắc nghiệt.và tiêu thụ năng lượng thấp đến 1WTrọng lượng cực nhẹ 35,7g và cấu trúc khối nhỏ gọn của nó ngăn chặn sự cố lắp đặt cấu trúc trên thiết bị di động và cầm tay dễ rung động.
Máy dò hồng ngoại 8μm cấp cao duy trì độ nhạy phát hiện nhiệt ổn định ≤30mK trong khi nhiệt độ xung quanh dao động, trong khi các thuật toán tối ưu hóa hình ảnh tích hợp ngăn chặn sương mù, tiếng ồn,và biến dạng hình ảnh dưới ánh sáng yếuVới các giao diện phổ quát bền và khả năng thích nghi đa ống kính, lõi máy ảnh này hoạt động đáng tin cậy cho giám sát đường viền ngoài trời, thử nghiệm công nghiệp nhiệt độ cao tại chỗ,và nhiệm vụ cứu hỏa và cứu hộ thảm họa có tầm nhìn thấp trong điều kiện thực địa khó khăn.
Các thuật toán hình ảnh nâng cao và chức năng đo nhiệt độ cho phép mô-đun nhiệt iTL1208 hiển thị hình ảnh nhiệt cực rõ ràng.
Các đặc điểm chính
- Thiết kế cực kỳ nhẹ- Kích thước nhỏ gọn 22,6 × 22,6 × 34,5mm và trọng lượng 35,7g (bao gồm ống kính 12mm), có một trong những mức độ tích hợp cao nhất trong lớp của nó
- Độ nhạy cao, phát hiện chính xác- Kích thước pixel cực nhỏ 8μm với độ phân giải 1280 × 1024, cung cấp chi tiết tinh tế và hình ảnh rõ ràng với NETD điển hình ≤ 30mK để phát hiện đáng tin cậy sự khác biệt nhiệt độ tinh tế
- Phát triển đơn giản, hội nhập nhanh- Nhiều tùy chọn ống kính quang có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng, hỗ trợ giao diện đầu ra hình ảnh MIPI CSI, đầu ra dữ liệu hình ảnh RAW và YUV với điều khiển thông qua cổng hàng loạt / I2C
Thông số kỹ thuật sản phẩm
| Mô hình | iTL1208 |
|---|---|
| Chỉ số của máy dò IR | |
| Vật liệu nhạy cảm | VOx |
| Nghị quyết | 1280×1024 |
| Kích thước pixel | 8μm |
| Phản ứng quang phổ | 8μm ~ 14μm |
| NETD điển hình | ≤ 30mK |
| Xử lý hình ảnh | |
| Tỷ lệ khung hình số | 25/30Hz |
| Thời gian khởi động | ≤ 6s |
| Video số | RAW/YUV |
| Thuật toán hình ảnh | NUC/3DNR/DNS/DRC/EE |
| Hiển thị hình ảnh | 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng) |
| Phần mềm PC | |
| Phần mềm PC | Mô-đun điều khiển và màn hình video |
| Máy điện | |
| Giao diện bên ngoài tiêu chuẩn | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Giao diện truyền thông | TTL-232/I2C |
| Giao diện video kỹ thuật số | MIPI-CSI |
| Điện áp cung cấp | 4.5-5.5V |
| Tiêu thụ năng lượng điển hình | 1W |
| Máy móc | |
| Kích thước (bao gồm ống kính) | Với ống kính 5mm: 22,6mm × 22,6mm × 50mm (thang kính ngoài ống kính Φ37mm) Với ống kính 10mm: 22,6mm × 22,6mm × 45,3mm (thang kính ngoài ống kính Φ33mm) Với ống kính 12mm: 22,6mm × 22,6mm × 34,5mm (trình kính ngoài ống kính Φ26,6mm) Với ống kính 17mm: 22,6mm × 22,6mm × 35,4mm (đường kính ngoài ống kính Φ27mm) Với ống kính 25mm: 22,6mm × 22,6mm × 44,2mm (trình kính ngoài ống kính Φ33mm) Với ống kính 35mm: 22,6mm × 22,6mm × 50,9mm (trình kính ngoài ống kính Φ43,2mm) |
| Trọng lượng (bao gồm ống kính) | 85.5±4.5g (với ống kính 5mm) 70.5±3.6g (với ống kính 10mm) 35.7±2g (với ống kính 12mm) 40.7±2.1g (với ống kính 17mm) 71.0±3.6g (với ống kính 25mm) 110±5.5g (với ống kính 35mm) |
| Khả năng thích nghi với môi trường | |
| Nhiệt độ hoạt động | -40°C~+70°C |
| Nhiệt độ lưu trữ | -45°C~+85°C |
| Độ ẩm | 5% ~ 95%, không ngưng tụ |
| Vibration (sự rung động) | 5.35grms, rung động ngẫu nhiên, 3-axis |
| Tác động | Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần |
| Chứng nhận | RoHS2.0/REACH |
| Kính quang học | Cấu hình cố định Athermal: 5/10/12/17/25/35mm |
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt iTL1208 có thể được sử dụng rộng rãi trong các lĩnh vực chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động và nhiều hơn nữa.
Lợi ích của chúng ta
- Độ nhạy cao và hiệu suất tuyệt vời với công nghệ hàng đầu thế giới trong ngành công nghiệp hồng ngoại
- Các cảm biến hồng ngoại khác nhau có sẵn bao gồm cả cảm biến hồng ngoại không làm mát và làm mát trong các định dạng và kích thước pixel khác nhau
- Sản xuất hàng loạt để đảm bảo giao hàng nhanh chóng với ba dây chuyền sản xuất và năng lực sản xuất hàng năm lên đến hàng triệu máy dò
Câu hỏi thường gặp
1. NETD
NETD (Noise Equivalent Temperature Difference) là sự khác biệt nhiệt độ giữa mục tiêu và nền khi tỷ lệ tín hiệu-tầm ồn đầu ra của máy dò bằng 1.Nó đo độ nhạy của các máy dò hồng ngoại.
NETD nhỏ hơn của một máy dò hồng ngoại, độ nhạy nhiệt cao hơn và chất lượng hình ảnh tốt hơn nó cung cấp.Sự khác biệt nhiệt độ nhỏ hơn giữa mục tiêu và nền đòi hỏi các máy dò độ nhạy nhiệt cao hơn.
2. Tỷ lệ khung hình
Tỷ lệ khung hình đề cập đến số khung hình mỗi giây của một hình ảnh hoàn chỉnh được tạo ra bởi mô-đun hồng ngoại.Các mô-đun nhiệt có tốc độ khung hình cao hơn nên được chọn để duy trì độ chính xác đo lường và hiệu quả quan sát.
