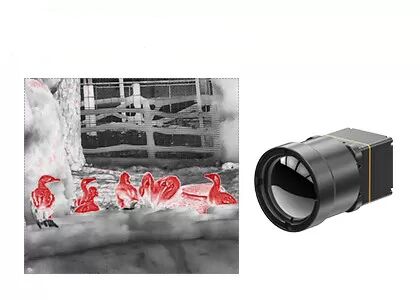

Lõi camera nhiệt 3 trục LWIR với dải quang phổ 8 ~ 14μM dành cho rô-bốt

Module Chụp Ảnh Nhiệt LWIR Không Làm Mát 640x512 12μm với Ống Kính 25mm cho Ngoài Trời

Module nhiệt TWIN612 là sản phẩm mới được phát triển bởi SensorMicro. Nó tích hợp bộ dò hồng ngoại không làm mát 640×512/12µm gói gốm. Với NETD điển hình＜40mk, module nhiệt TWIN612 có thể trình bày hình ảnh rõ ràng hơn, sắc nét hơn và chi tiết hơn.

Với dải đo nhiệt độ từ -20℃~150℃/0~550℃, độ chính xác ±2℃ hoặc ±2% và tốc độ khung hình lên đến 30Hz, module nhiệt đảm bảo hình ảnh nhiệt mượt mà và đo nhiệt độ chính xác.

Module nhiệt TWIN612 có những ưu điểm về thiết kế nhỏ gọn, cấu trúc nhẹ và mức tiêu thụ điện năng thấp chỉ 0.8w. Với các thuật toán xử lý hình ảnh và chức năng đo nhiệt độ được cải thiện, module nhiệt TWIN612 trình bày hình ảnh ổn định hơn và nhiệt độ chính xác hơn.

Quy trình đóng gói gốm tương tự như đóng gói kim loại, là một công nghệ đóng gói bộ dò hồng ngoại trưởng thành. So với đóng gói kim loại, thể tích và trọng lượng của bộ dò được đóng gói sẽ giảm đi đáng kể. Do đó, module nhiệt TWIN612 có thể được áp dụng cho các ngành công nghiệp có yêu cầu nghiêm ngặt về kích thước, trọng lượng và mức tiêu thụ điện năng.

- Kích thước nhỏ: 25.4mm×25.4mm×35mm
- Trọng lượng nhẹ: 25g
- NETD điển hình<40mk
- Chụp ảnh nhiệt sắc nét, rõ ràng
- Mức tiêu thụ điện năng điển hình thấp chỉ 0.8W


Module chụp ảnh nhiệt TWIN612/R được ứng dụng trong lĩnh vực Nhiệt ảnh, Giám sát an ninh, Tải trọng UAV, Robot, Phần cứng thông minh, ADAS, Phòng cháy chữa cháy & Cứu hộ


1. Phạm vi DRI

Đây là một phương tiện để đo khoảng cách mà tại đó một bộ dò hồng ngoại có thể tạo ra một hình ảnh của mục tiêu cụ thể và có thể được chia thành phạm vi phát hiện, phạm vi nhận dạng, phạm vi nhận diện.

D (Phát hiện): khả năng phân biệt một đối tượng với nền
R (Nhận dạng): khả năng phân loại loại đối tượng (động vật, con người, phương tiện, thuyền …)
I (Nhận diện): khả năng mô tả đối tượng chi tiết (một người đàn ông đội mũ, một con nai, một chiếc Jeep …)

Theo tiêu chí của Johnson, khi xác suất chi tiết mục tiêu hiển thị ở khoảng cách DRI là 50%, số cặp đường tối thiểu của mục tiêu là 1:3:6 (hoặc 1:4:8) và số điểm ảnh tối thiểu tương ứng là 2:6:12 (hoặc 2:8:16).

Giả sử đường kính mục tiêu là H, tiêu cự là f, kích thước điểm ảnh là d và số cặp đường là n, thì khoảng cách xem L=H×f/(2n×d)
