Mô-đun hình ảnh nhiệt độ phân giải 1280x1024 không được làm mát của LWIR với khoảng cách pixel 8μm và NETD 30mK

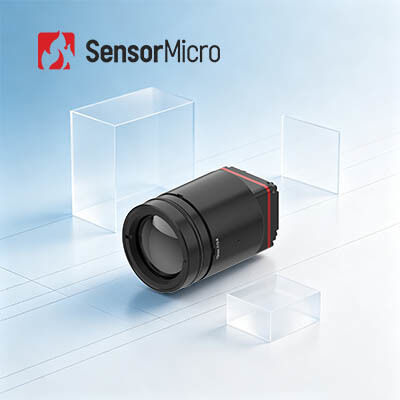

  • LWIR Uncooled 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Pitch and ≤30mK NETD
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL1208
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024 Tiêu thụ điện năng 1W
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 8μm
NETD 30mK Tốc độ khung hình 25Hz/30Hz
Làm nổi bật

Mô-đun hình ảnh nhiệt ống kính 25 mm

,

Mô-đun hình ảnh nhiệt ngoài trời 640x512

,

Lõi nhiệt không được làm mát LWIR
Để lại lời nhắn
Mô tả sản phẩm
LWIR Uncooled 1280x1024/8μm Thermal Imaging Module
Tổng quan sản phẩm
iTL1208 là một lõi camera hồng ngoại không làm mát 8μm được thiết kế cho thiết bị đầu cuối optoelectronic thu nhỏ hiện đại.Nó chỉ nặng 35.7 gram và đo 22,6 × 22,6 × 34,5 mm với một ống kính 12mm phù hợp.Mô-đun cung cấp hình ảnh nhiệt độ độ cao hàng đầu trong lớp với độ phân giải 1280 × 1024 với độ nhạy nhiệt độ cực thấp 30mKĐược trang bị các giao diện ngoại vi tiêu chuẩn phong phú và ống kính tùy chọn tùy chỉnh, nó hỗ trợ tích hợp hệ thống nhanh chóng và cấu hình tham số đơn giản.phát hiện công nghiệp, và các lĩnh vực thiết bị đầu cuối di động, nó cung cấp hỗ trợ hình ảnh hồng ngoại lõi ổn định và đáng tin cậy cho việc lặp lại và nâng cấp thiết bị đầu cuối.
Các đặc điểm chính
  • Thiết kế cực kỳ nhẹ- Kích thước nhỏ gọn 22,6 × 22,6 × 34,5mm và trọng lượng 35,7g (bao gồm ống kính 12mm); trong số các mức độ tích hợp cao nhất trong lớp của nó
  • Độ nhạy cao, phát hiện chính xác- 8μm kích thước pixel cực nhỏ với độ phân giải 1280 × 1024, cung cấp chi tiết tinh tế và hình ảnh rõ ràng; NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy các khác biệt nhiệt độ tinh tế
  • Phát triển đơn giản, hội nhập nhanh- Nhiều tùy chọn ống kính quang có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng; hỗ trợ giao diện đầu ra hình ảnh MIPI CSI; đầu ra dữ liệu hình ảnh RAW và YUV với điều khiển thông qua cổng hàng loạt / I2C
Thông số kỹ thuật sản phẩm
Mô hình iTL1208
Chỉ số của máy dò IR Vật liệu nhạy cảm: VOx
Độ phân giải: 1280×1024
Kích thước pixel: 8μm
Phản ứng quang phổ: 8μm ~ 14μm
NETD điển hình: ≤30mK
Xử lý hình ảnh Tỷ lệ khung hình kỹ thuật số: 25/30Hz
Thời gian khởi động: ≤6 giây
Video kỹ thuật số: RAW/YUV
Định thuật hình ảnh: NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh: 10 loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Tint / Đen nóng)
Phần mềm PC Phần mềm PC: Điều khiển mô-đun và màn hình video
Máy điện Giao diện bên ngoài tiêu chuẩn: 34Pin_Connector Giao diện: BP04SD-34-0065-R0
Giao diện truyền thông: TTL-232/I2C
Giao diện video số: MIPI-CSI
Điện áp cung cấp: 4,5-5,5V
Tiêu thụ điện thông thường: 1W
Máy móc Kích thước (bao gồm ống kính): Các cấu hình khác nhau với ống kính 5mm, 10mm, 12mm, 17mm, 25mm và 35mm
Trọng lượng (bao gồm ống kính): dao động từ 35,7±2g (12mm ống kính) đến 110±5,5g (35mm ống kính)
Khả năng thích nghi với môi trường Nhiệt độ hoạt động: -40 °C ~ + 70 °C
Nhiệt độ lưu trữ: -45 °C ~ + 85 °C
Độ ẩm: 5% ~ 95%, không ngưng tụ
Vibration: 5.35grms, Vibration ngẫu nhiên, 3-axis
Tác động: Half Sinus Wave, 40g/11ms, Định hướng tác động, 3 lần
Chứng nhận: ROHS2.0/REACH
Kính quang học Cấu hình cố định Athermal: 5/10/12/17/25/35mm
Ứng dụng công nghiệp
Nhiệt độ, giám sát an ninh, tải trọng UAV, robot, phần cứng thông minh, ADAS, chữa cháy và cứu hộ
Về SensorMicro
SensorMicro là nhà sản xuất và nhà cung cấp dịch vụ phát hiện hồng ngoại hàng đầu thế giới.Chúng tôi cung cấp cho khách hàng trên toàn thế giới với hiệu suất cao không làm mát và làm mát cảm biến nhiệt và chia sẻ kinh nghiệm ứng dụng chuyên nghiệp của chúng tôiChúng tôi cung cấp các máy dò hồng ngoại tiên tiến, lõi máy ảnh, và các mô-đun với các định dạng đa năng và dải sóng.Các sản phẩm của chúng tôi tích hợp liền mạch vào các hệ thống đa dạng, tạo điều kiện cho các ứng dụng hình ảnh và cảm biến thế hệ tiếp theo trên các ngành công nghiệp.
Câu hỏi thường gặp
Máy ảnh hồng ngoại là gì?
Các hệ thống hình ảnh nhiệt hồng ngoại sử dụng máy dò hồng ngoại để cảm nhận bức xạ hồng ngoại và chuyển đổi nó thành tín hiệu điện, sau đó được khuếch đại và xử lý thành hình ảnh hiển thị.
Nguyên tắc cơ bản của máy ảnh hồng ngoại
Công nghệ hình ảnh nhiệt là một công nghệ phát hiện và nhận dạng thụ động, không tiếp xúc với hai chức năng chính:
  • Nhiệt độ: đo nhiệt độ không tiếp xúc và phát hiện lỗi
  • Tầm nhìn ban đêm: dễ dàng phát hiện và xác định mục tiêu trong bóng tối hoàn toàn
