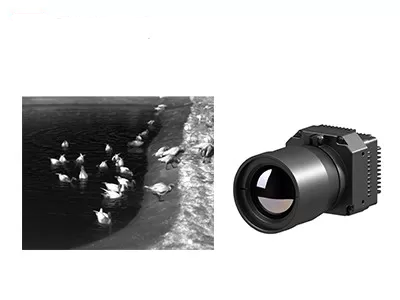

Mô-đun máy ảnh nhiệt phóng xạ không làm mát LWIR 1280x1024 / 12μm

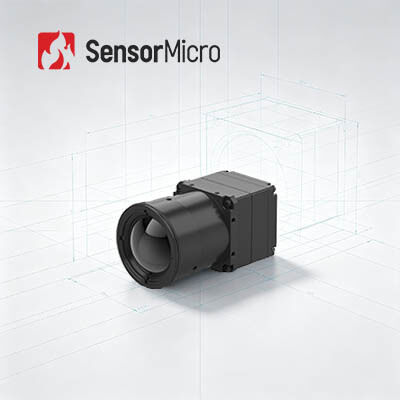

  • Radiometric Thermal Camera Module Uncooled LWIR 1280x1024 / 12μm
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN1212R
Số lượng đặt hàng tối thiểu 1 MIẾNG
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024/12μm NETD 40mK/F1.0/25oC
Dải quang phổ 8 ~ 14μm Tốc độ khung hình kỹ thuật số 30Hz
Tiêu thụ điện năng điển hình 1.0W Điện áp cung cấp 4,5 ~ 5,5V
Làm nổi bật

Mô-đun Camera Nhiệt VOx 12um

,

Mô-đun Camera Nhiệt LWIR 1280x1024

,

Mô-đun Camera VOx LWIR
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun Camera Nhiệt Bức Xạ Không Làm Lạnh LWIR 1280x1024 / 12µm

Lõi camera hồng ngoại COIN1212R tích hợp bộ dò hồng ngoại không làm lạnh megapixel 1280*1024/12µm, cùng với các mạch xử lý tín hiệu tiên tiến và thuật toán đo nhiệt độ. Nó hỗ trợ các giao thức truyền thông nối tiếp được sử dụng rộng rãi và cung cấp nhiều giao diện đầu ra video cùng với đầy đủ các tùy chọn ống kính quang học. Có khả năng phát hiện nhanh chóng sự chênh lệch nhiệt độ và cung cấp hình ảnh nhiệt rõ nét cùng dữ liệu nhiệt độ chính xác, nó giúp đơn giản hóa đáng kể việc phát triển thứ cấp các hệ thống đo nhiệt độ. Điều này làm cho nó trở thành một giải pháp tích hợp ảnh nhiệt tất cả trong một cho các ứng dụng trong giám sát thông minh, sản xuất cao cấp, kiểm soát quy trình, nghiên cứu khoa học và các ứng dụng ảnh nhiệt cao cấp khác.

Tính năng chính
  • Hình ảnh Độ nét cao, Phát hiện Chính xác
    • Phát hiện megapixel độ nét cao cho phép đo nhiệt độ hồng ngoại trên phạm vi và diện tích rộng hơn
    • Khi theo dõi các biến đổi nhiệt độ nhỏ, nhiều chi tiết nhiệt của mục tiêu được hiển thị rõ ràng hơn
  • Đầy đủ tính năng và Hiệu quả
    • Được phát triển với bộ dò hồng ngoại không làm lạnh cỡ lớn hàng đầu
    • Tích hợp nhiều thuật toán xử lý ảnh tiên tiến để nâng cao chất lượng hình ảnh
    • Độ chính xác đo nhiệt độ lên tới ±3°C hoặc ±3%, hỗ trợ dải nhiệt độ từ -20°C đến 150°C và 0 đến 550°C, với khả năng mở rộng tùy chỉnh
  • Nhiều Cấu hình, Tích hợp Nhanh chóng
    • Hỗ trợ nhiều chế độ đầu ra hình ảnh bao gồm DVP và BT.1120
    • Đầu ra dữ liệu hình ảnh RAW/YUV với điều khiển cổng nối tiếp
Thông số kỹ thuật sản phẩm
Mô hình COIN1212R
Chỉ báo Bộ dò IR
Vật liệu nhạy VOx
Độ phân giải 1280*1024
Kích thước điểm ảnh 12µm
Đáp ứng phổ 8µm ~ 14µm
NETD điển hình ≤40mK/F1.0/25℃
Xử lý hình ảnh
Tốc độ khung hình kỹ thuật số 30Hz
Thời gian khởi động 6s
Video Analog /
Video kỹ thuật số RAW/YUV422/TMP
Thuật toán hình ảnh Hiệu chỉnh không đồng nhất (NUC)
Giảm nhiễu 3D (3DNR)
Giảm nhiễu 2D (DNS)
Nén dải động (DRC)
Tăng cường cạnh (EE)
Hiển thị hình ảnh 10 Loại (Trắng nóng/Lava/Đỏ sắt/Sắt nóng/Y tế/Bắc Cực/Cầu vồng 1/Cầu vồng 2/Tông màu/Đen nóng)
Phần mềm PC
Phần mềm ICC Điều khiển mô-đun & Hiển thị video
Điện
Giao diện ngoài tiêu chuẩn 50 chân: DF40C-50DP-0.4V(51), (HRS, Nam)
Bo mạch mở rộng USB3.0
Giao diện truyền thông TTL-232
Giao diện video kỹ thuật số DVP16/BT.1120/MIPI
Điện áp cung cấp 4.5~5.5V
Công suất tiêu thụ điển hình 1.0W
Đo nhiệt độ
Nhiệt độ hoạt động -10℃~+50℃
Dải đo nhiệt độ -20℃~150℃, 0℃~550℃; Hỗ trợ tùy chỉnh và mở rộng
Độ chính xác đo nhiệt độ Lớn hơn của ±2℃ / ±2%
Đo nhiệt độ cục bộ Hỗ trợ xuất giá trị lớn nhất, nhỏ nhất và trung bình của các vùng đo nhiệt độ
SDK Android/Windows/Linux; Thực hiện phân tích luồng video và chuyển đổi từ thang độ xám sang nhiệt độ
Cơ khí
Kích thước lõi trần (mm) 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm
35mm/50mm/100m: 35.4mm*35.4mm*17.8mm
Trọng lượng lõi trần (g) 14mm/19mm/25mm: 19.7±1g
35mm/50mm/100m: 32.5±1g
Khả năng thích ứng môi trường
Nhiệt độ hoạt động -40℃~+70℃
Nhiệt độ lưu trữ -45℃~+85℃
Độ ẩm 5%~95%, không ngưng tụ
Rung động 5.35grms, Rung động ngẫu nhiên, 3 trục
Va đập Sóng hình sin nửa, 40g/11ms, Hướng va đập 3 trục, 6 hướng
Chứng nhận ROHS2.0/REACH
Ống kính quang học
Ống kính quang học Tiêu cự cố định không athermal: 14mm/19mm/24mm
Cấp bảo vệ IP67 (Ống kính phía trước)
Ứng dụng công nghiệp

Mô-đun ảnh nhiệt COIN1212R được sử dụng rộng rãi trong Điện lực, Thị giác máy, Kiểm tra tòa nhà, Hóa dầu luyện kim, v.v.

Dịch vụ tiêu chuẩn hóa
  • Tài liệu đầy đủ: Hướng dẫn sử dụng sản phẩm, hướng dẫn cài đặt và tài liệu tham khảo lựa chọn. Bắt đầu mà không cần phỏng đoán.
  • Hỗ trợ phát triển & thử nghiệm: Kiểm tra tích hợp mẫu, đánh giá hiệu suất và xác minh thông số trở nên dễ dàng.
  • Bộ công cụ nhà phát triển nâng cao: SDK, API, thuật toán và công cụ gỡ lỗi để tích hợp sâu.
  • Hỗ trợ kỹ thuật từ xa: Hỗ trợ 24/7 - phản hồi nhanh chóng và giải quyết kịp thời các vấn đề quan trọng.
  • Bảo hành: Phụ tùng chính hãng và tuân thủ quy trình nghiêm ngặt để khôi phục hiệu suất tối ưu.
Câu hỏi thường gặp
1. Về bộ dò hồng ngoại đóng gói bằng gốm
Quy trình đóng gói bằng gốm tương tự như đóng gói bằng kim loại, đây là một công nghệ đóng gói bộ dò hồng ngoại trưởng thành. So với đóng gói bằng kim loại, thể tích và trọng lượng của bộ dò được đóng gói sẽ giảm đáng kể. Đối với đóng gói bằng gốm, mạch đọc của nó có chức năng tự điều chỉnh nhiệt độ hoạt động và không yêu cầu ổn định TEC.
2. Đóng gói cấp wafer
Đóng gói cấp wafer, còn được gọi là đóng gói kích thước cấp wafer, đã trở thành một phần quan trọng của công nghệ đóng gói tiên tiến trong ngành công nghiệp bán dẫn. Đóng gói cấp wafer (WLP) là quy trình hoàn thành đóng gói chân không cao trực tiếp trên toàn bộ wafer MEMS, sau đó khắc và cắt để tạo ra một bộ dò hồng ngoại duy nhất. Nó thực hiện hầu hết hoặc tất cả các quy trình đóng gói và kiểm tra trực tiếp trên wafer bộ dò IR trước khi cắt. Đây là một gói kích thước chip được cải tiến, đáp ứng nhu cầu về kích thước nhỏ, trọng lượng nhẹ, di động, cầm tay, giá thành thấp và hiệu quả sản xuất cao.
