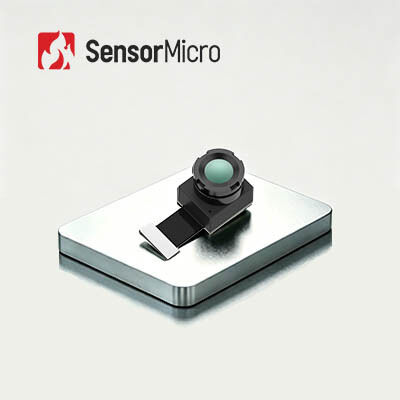

OEM Cốt lõi hình ảnh nhiệt LWIR không được làm mát có kích thước nhỏ với độ phân giải 256x192 và thiết kế không tập trung pitch pixel 12μm

  • OEM Small Size Uncooled LWIR Thermal Imaging Core with 256x192 Resolution and 12μm Pixel Pitch Focus Free Design
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình TIMO212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 256x192 Độ phân giải pixel 12μm
Dải quang phổ 8 ~ 14μm Phạm vi đo nhiệt độ -20oC~+550oC
Tốc độ khung hình Nhiệt kế: 25Hz, Hình ảnh: 50Hz Chế độ tập trung Tập trung miễn phí
Làm nổi bật

Lõi hình ảnh nhiệt LWIR không được làm mát

,

Lõi hình ảnh nhiệt OEM LWIR

,

Lõi máy ảnh nhiệt nhỏ 12um
Để lại lời nhắn
Mô tả sản phẩm
OEM Cốt lõi hình ảnh nhiệt LWIR không làm mát có kích thước nhỏ 256x192/12μm
Trọng lượng nhẹ LWIR không làm mát lõi hình ảnh nhiệt

Mô-đun hình ảnh hồng ngoại không làm mát TIMO212 là một phần của gia đình mô-đun máy ảnh hồng ngoại TIMO được phát triển bởi SensorMicro.Nó có một gói cấp độ wafer 256x192/12μm có kích thước đặc biệt nhỏ (WLP) máy dò hồng ngoại bao gồm bước sóng dài từ 8 đến 14 micron.

Nhờ công nghệ WLP, mô-đun camera nhiệt IR TIMO212 đạt được cấu trúc siêu vi mô,chi phí cực kỳ thấp trong khi cung cấp độ nhạy cao hơn và chất lượng hình ảnh cao hơn với giá cả phải chăng, cho phép khách hàng lựa chọn loại phù hợp nhất theo nhu cầu của họ.

Do cấu trúc tối ưu hóa hoàn toàn, lõi máy ảnh nhiệt TIMO212 được sử dụng rộng rãi trong các ứng dụng hình ảnh nhiệt hồng ngoại như Nhiệt học, Phòng ngừa dịch bệnh, Phần cứng thông minh và AIoT.

Các đặc điểm chính
  • Mô-đun siêu nhỏ với tối ưu hóa SWaP-C tối ưu
    • Máy phát hiện gói ở cấp độ wafer + quang học ở cấp độ wafer + màn trập van vi điện từ
    • Mô-đun nhiệt hồng ngoại nhỏ nhất, cho phép chức năng hình ảnh nhiệt cơ bản với hiệu quả chi phí tối đa
    • Kích thước nhỏ gọn, trọng lượng nhẹ và tiêu thụ năng lượng thấp, lý tưởng để tích hợp vào các thiết bị nhỏ
  • Các tùy chọn quang học linh hoạt, đo nhiệt độ chính xác
    • Nhiều tùy chọn ống kính có sẵn, bao gồm góc rộng và tele để đáp ứng các nhu cầu ứng dụng đa dạng
    • đo nhiệt độ chính xác cao với độ chính xác lên đến ± 2 °C; hỗ trợ cả giám sát nhiệt độ khu vực và toàn khung hình
  • Tích hợp dễ dàng, phát triển nhanh
    • Hỗ trợ giao diện hình ảnh DVP, tương thích với các nền tảng nhúng khác nhau
    • Phù hợp với các tiêu chuẩn môi trường RoHS 2.0
Thông số kỹ thuật sản phẩm
Mô hình TIMO212
Nghị quyết 256×192
Kích thước pixel 12μm
Phản ứng quang phổ 8-14μm
Chế độ tập trung Không tập trung
Ống kính (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Trọng lượng (g) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
Kích thước (mm, không có FPC) 16×14×18 16×14×14.6 14×12×9.8 16×14×156
Số PIN 40PIN
Dữ liệu đầu ra 14bit Raw
Tỷ lệ khung hình Nhiệt độ: 25Hz, hình ảnh: 50Hz
Phạm vi đo nhiệt độ -20°C~+550°C (-20°C~+150°C)
Độ chính xác đo nhiệt độ Lớn hơn ±2°C / ±2%
Nhiệt độ hoạt động -20°C~+60°C
Độ ẩm 5% ~ 85%
Nhiệt độ lưu trữ -45°C~+85°C
Chứng nhận RoHS 2.0 / Reach
Ứng dụng công nghiệp

Lõi máy ảnh nhiệt TIMO212 được sử dụng rộng rãi trong nhiều lĩnh vực, chẳng hạn như nhiệt học, phần cứng thông minh, tòa nhà thông minh, nhà thông minh và AIoT.

OEM Cốt lõi hình ảnh nhiệt LWIR không được làm mát có kích thước nhỏ với độ phân giải 256x192 và thiết kế không tập trung pitch pixel 12μm 0
Sản phẩm IR của chúng tôi
OEM Cốt lõi hình ảnh nhiệt LWIR không được làm mát có kích thước nhỏ với độ phân giải 256x192 và thiết kế không tập trung pitch pixel 12μm 1
Câu hỏi thường gặp
Bức xạ hồng ngoại là gì?

Khi nói về hình ảnh nhiệt hồng ngoại, điều đầu tiên cần xem xét là bức xạ hồng ngoại (IR).Tất cả các vật thể phát ra một lượng nhiệt nhất định dưới dạng bức xạ hồng ngoại, không thể nhìn thấy bởi vì trong toàn bộ quang phổ điện từ, mắt thường chỉ có thể nhìn thấy "ánh sáng nhìn thấy được".

Máy chụp nhiệt hồng ngoại hoạt động như thế nào?

Thành phần cốt lõi của thiết bị hồng ngoại là máy dò nhiệt hồng ngoại, có thể phát hiện nhạy cảm sự khác biệt nhiệt độ nhỏ của các vật thể xung quanh.Nó thu thập thông tin bức xạ từ các vật thể và đầu ra thông tin nhiệt độ cho hình ảnh dựa trên dữ liệu khác biệt nhiệt độKhi vật thể nóng hơn, nó sẽ phát ra nhiều bức xạ hồng ngoại hơn, nếu cường độ đủ cao, bạn có thể cảm nhận nó như nhiệt.
