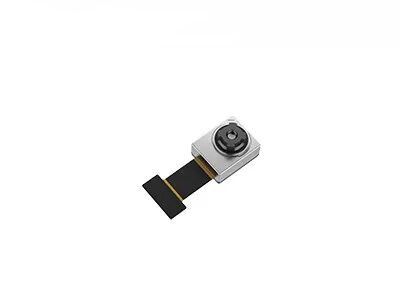

OEM Kích thước nhỏ Lõi hình ảnh nhiệt LWIR không được làm mát 256x192 12μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Nghị quyết | 256x192 | Cao độ điểm ảnh | 12μm |
|---|---|---|---|
| Dải quang phổ | 8~14μm | Phạm vi nhiệt độ | -20℃~+120℃ (Có thể tùy chỉnh) |
| MẠNG LƯỚI | ≤45mK | Kích thước | 15x13x6,83mm |
| Điểm nổi bật | Lõi hình ảnh nhiệt LWIR không được làm mát,Lõi hình ảnh nhiệt OEM LWIR,Lõi máy ảnh nhiệt nhỏ 12um |
||
Mô tả sản phẩm
Lõi camera nhiệt TIMO256
Trọng lượng nhẹ Lõi hình ảnh nhiệt không làm mát LWIR với độ phân giải 256x192, kích thước pixel 12μm
Mô tả Sản phẩm
Mô-đun chụp ảnh hồng ngoại không làm mát TIMO256, còn được gọi là mô-đun nhiệt không làm mát, là một trong những dòng mô-đun máy ảnh hồng ngoại TIMO được phát triển bởi Công nghệ cảm biến toàn cầu (GST).Nó bao gồm một máy dò hồng ngoại gói cấp độ wafer (WLP) kích thước 256x192 / 12μm đặc biệt nhỏ bao phủ bước sóng dài từ 8 đến 14 micron.
Nhờ công nghệ WLP, mô-đun camera hồng ngoại nhiệt TIMO256 đạt được cấu trúc siêu vi mô, chi phí cực thấp trong khi cung cấp độ nhạy cao hơn và chất lượng hình ảnh vượt trội với giá cả phải chăng, cho phép khách hàng chọn loại phù hợp nhất theo yêu cầu của mình.
Do cấu trúc được tối ưu hóa hoàn toàn, lõi camera nhiệt TIMO256 phổ biến và được sử dụng rộng rãi trong các ứng dụng chụp ảnh nhiệt hồng ngoại như Nhiệt kế, Phòng chống dịch bệnh, Phần cứng thông minh, AIoT, v.v.
Những đặc điểm chính
- Đầu dò: Microbolometer không được làm lạnh WLP
- Độ phân giải: 256x192/12 μm
- Kích thước thu nhỏ: 15x13x6.83mm
- MẠNG: ≤45mK
Thông số kỹ thuật sản phẩm
| Mô hình | TIMO-256 |
| Hiệu suất máy dò hồng ngoại | |
| Nghị quyết | 256x192 |
| Cao độ điểm ảnh | 12μm |
| Dải quang phổ | 8~14μm |
| MẠNG LƯỚI | ≤45mK |
| Loại ống kính | WLO |
| Chế độ tập trung | Thu phóng cố định |
| HFOV | 53°±1° |
| Độ sâu trường ảnh | 10cm đến vô cực |
| Tỷ lệ khung hình | 1~30Hz (Có thể tùy chỉnh) |
| Đo nhiệt độ | |
| Phạm vi nhiệt độ | -20°C ~ +120°C (Tùy chỉnh) |
| độ chính xác nhiệt độ | Có thể tùy chỉnh (Đáp ứng các yêu cầu của Body hoặc Nhiệt kế công nghiệp) |
| Giao diện/Điều khiển | |
| AVDD | 3,6V ± 0,05V |
| VSK/VDET | 5,0 ± 0,05V |
| DVDD | 1,8V ± 0,05V |
| giao diện | Giao diện kỹ thuật số |
| Sự tiêu thụ năng lượng | 70mW |
| Tính chất vật lý | |
| Kích thước (mm) | 15x13x6,83 (Thông số kỹ thuật sẽ chiếm ưu thế) |
| Nhiệt độ hoạt động | -20°C ~ +60°C |
| Nhiệt độ bảo quản | -40°C ~ +85°C |
Ứng dụng công nghiệp
Lõi camera nhiệt TIMO256 được sử dụng rộng rãi trong nhiều lĩnh vực như Nhiệt kế, Phần cứng thông minh, Tòa nhà thông minh, Ngôi nhà thông minh, AIoT, v.v.
Sản phẩm IR của chúng tôi
câu hỏi thường gặp
1. Bức xạ hồng ngoại là gì?
Khi nói về ảnh nhiệt hồng ngoại, điều đầu tiên nghĩ đến là bức xạ hồng ngoại (IR).Bước sóng của năng lượng bức xạ hồng ngoại bắt đầu từ khoảng 700nm và kéo dài đến khoảng 1mm.Tất cả các vật thể đều phát ra một lượng nhiệt nhất định dưới dạng bức xạ hồng ngoại mà chúng ta không nhìn thấy được, bởi vì trong toàn bộ quang phổ điện từ, mắt thường chỉ có thể nhìn thấy "ánh sáng khả kiến".
2. Thiết bị chụp ảnh nhiệt hồng ngoại hoạt động như thế nào?
Thành phần cốt lõi của thiết bị hồng ngoại là máy dò nhiệt hồng ngoại, có thể phát hiện một cách nhạy cảm sự chênh lệch nhiệt độ nhỏ của các vật thể xung quanh.Sau đó, nó thu thập thông tin bức xạ này từ vật thể và xuất thông tin nhiệt độ để chụp ảnh, dựa trên thông tin chênh lệch nhiệt độ.Vật thể càng nóng thì càng tạo ra nhiều bức xạ hồng ngoại.Nếu cường độ quá cao, bạn có thể cảm thấy nó giống như hơi nóng.
