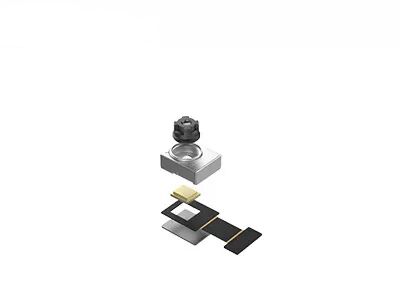

Lõi camera chụp ảnh nhiệt VOx FPA thu nhỏ 120x90 / 17μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Dải quang phổ | 8~14μm | MẠNG LƯỚI | ≤60mK |
|---|---|---|---|
| Nghị quyết | 120x90 | Cao độ điểm ảnh | 17μm |
| Phạm vi nhiệt độ | -20℃~+120℃ (Có thể tùy chỉnh) | Kích thước | 8,5x8,5x9,16mm |
| Điểm nổi bật | Camera ảnh nhiệt VOx FPA,Lõi camera ảnh nhiệt thu nhỏ,Lõi camera nhiệt 120x90 |
||
Mô tả sản phẩm
Lõi camera nhiệt TIMO120
Lõi camera chụp ảnh nhiệt VOx FPA 120x90 / 17μm thu nhỏ được tích hợp trong camera hồng ngoại
Mô tả Sản phẩm
Mô-đun hồng ngoại thu nhỏ TIMO120 tích hợp quang học ở mức wafer, bộ phát hiện gói mức wafer (WLP) 120x90 / 17μm và mạch xử lý hình ảnh cơ bản để nhanh chóng thu được hình ảnh nhiệt của khu vực mục tiêu và sự phân bố nhiệt.
Lõi hình ảnh nhiệt TIMO120 được định hướng cho các ứng dụng hình ảnh hồng ngoại có kích thước, trọng lượng, công suất, chi phí (SWaP-C) được tối ưu hóa.Cấu trúc siêu nhỏ và mức tiêu thụ điện năng cực thấp của nó thuận tiện để tích hợp vào các thiết bị thông minh, thiết bị chụp ảnh nhiệt hoặc thiết bị đầu cuối di động khác nhau với các yêu cầu nghiêm ngặt về chi phí, kích thước và trọng lượng.
Những đặc điểm chính
- Module hồng ngoại WLP tối thiểu, kích thước 8.5x8.5x9.16mm
- Giao diện DVP, tương thích với nhiều nền tảng nhúng khác nhau
- Module camera nhìn thấy tương đương, tích hợp trực tiếp
- Bộ công cụ phát triển SDK hoàn chỉnh
- Thiết kế công suất thấp để kéo dài thời gian hoạt động lâu hơn
- Chi phí thấp cho nhiều loại ứng dụng thông minh
Thông số kỹ thuật sản phẩm
| Mô hình | TIMO-120 |
| Hiệu suất máy dò hồng ngoại | |
| Nghị quyết | 120x90 |
| Cao độ điểm ảnh | 17μm |
| Dải quang phổ | 8~14μm |
| MẠNG LƯỚI | ≤60mK |
| Loại ống kính | WLO |
| Chế độ tập trung | Thu phóng cố định |
| HFOV | 90°/50° |
| Độ sâu trường ảnh | 10cm đến vô cực |
| Tỷ lệ khung hình | 1~30Hz (Có thể tùy chỉnh) |
| Đo nhiệt độ | |
| Phạm vi nhiệt độ | -20°C ~ +120°C (Tùy chỉnh) |
| độ chính xác nhiệt độ | Có thể tùy chỉnh (Đáp ứng các yêu cầu của Body hoặc Nhiệt kế công nghiệp) |
| Giao diện/Điều khiển | |
| AVDD | 3,6V ± 0,05V |
| VSK/VDET | 4,7 ± 0,05V |
| DVDD | 1,8V ± 0,05V |
| giao diện | Giao diện kỹ thuật số |
| Sự tiêu thụ năng lượng | 45mW (Chế độ điển hình);9mW (Chế độ năng lượng thấp) |
| Tính chất vật lý | |
| Kích thước (mm) | 12x10x5,48 (HFOV=90°);8,5x8,5x9,16 (HFOV=50°) (Thông số kỹ thuật sẽ có hiệu lực) |
| Nhiệt độ hoạt động | -20°C ~ +60°C |
| Nhiệt độ bảo quản | -40°C ~ +85°C |
Ứng dụng công nghiệp
Lõi camera nhiệt hồng ngoại TIMO120 được sử dụng rộng rãi trong nhiều lĩnh vực, chẳng hạn như Nhiệt kế, Phần cứng thông minh, Tòa nhà thông minh, Nhà thông minh, AIoT, v.v.
Nhóm công nghệ cảm biến toàn cầu
câu hỏi thường gặp
1. Bức xạ hồng ngoại là gì?
Khi nói về ảnh nhiệt hồng ngoại, điều đầu tiên nghĩ đến là bức xạ hồng ngoại (IR).Bước sóng của năng lượng bức xạ hồng ngoại bắt đầu từ khoảng 700nm và kéo dài đến khoảng 1mm.Tất cả các vật thể đều phát ra một lượng nhiệt nhất định dưới dạng bức xạ hồng ngoại mà chúng ta không nhìn thấy được, bởi vì trong toàn bộ quang phổ điện từ, mắt thường chỉ có thể nhìn thấy "ánh sáng khả kiến".
2. Thiết bị chụp ảnh nhiệt hồng ngoại hoạt động như thế nào?
Thành phần cốt lõi của thiết bị hồng ngoại là máy dò nhiệt hồng ngoại, có thể phát hiện một cách nhạy cảm sự chênh lệch nhiệt độ nhỏ của các vật thể xung quanh.Sau đó, nó thu thập thông tin bức xạ này từ vật thể và xuất thông tin nhiệt độ để chụp ảnh, dựa trên thông tin chênh lệch nhiệt độ.Vật thể càng nóng thì càng tạo ra nhiều bức xạ hồng ngoại.Nếu cường độ quá cao, bạn có thể cảm thấy nó giống như hơi nóng.
