Mô-đun camera hồng ngoại không được làm mát 640x512 17μM cho tải trọng UAV
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 / 17μm | ống kính máy ảnh | Nhiều Có Sẵn |
---|---|---|---|
Cân nặng | <90g | MẠNG LƯỚI | <30mK |
Dải quang phổ | 8~14μm LW | Kích thước | 44,5x44,5x33,6mm |
Điểm nổi bật | Mô-đun camera hồng ngoại 640x512,Mô-đun camera hồng ngoại tải trọng UAV |

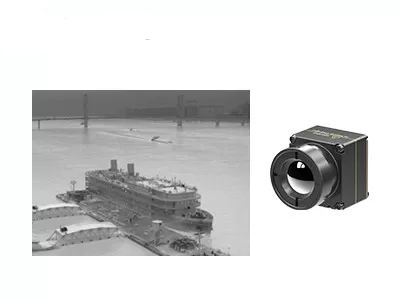

Mô-đun máy ảnh chụp ảnh nhiệt không được làm mát 640x512 / 17μm dành cho quan sát ngoài trời, động vật
PLUG617 là một trong những mô-đun cảm biến máy ảnh nhiệt không làm mát thuộc dòng PLUG do Công nghệ cảm biến toàn cầu (GST) phát triển.
Bao gồm cảm biến máy ảnh nhiệt không làm mát 640x512 / 17µm, đầy đủ các thành phần quang học, mạch xử lý tín hiệu và thuật toán xử lý hình ảnh độc đáo, mô-đun máy ảnh PLUG617 LWIR cung cấp hình ảnh rõ nét và hiệu suất vượt trội.
Các mô-đun hồng ngoại không làm mát sê-ri PLUG được phát triển đặc biệt cho các yêu cầu quan sát được cá nhân hóa khác nhau, cung cấp nhiều giao diện công nghiệp tiêu chuẩn và các tùy chọn ống kính hồng ngoại để đáp ứng các yêu cầu tích hợp cụ thể.Một số giải pháp hình ảnh nhiệt chuyên nghiệp đã được áp dụng cho nhiều ứng dụng.
- NETD<30mk, Độ nhạy cao
- Hiệu suất ổn định
- Tích hợp & Plug-in dễ dàng
- Chất lượng & chi tiết hình ảnh rõ nét
- Khả năng thích ứng môi trường mạnh mẽ
Kiểu mẫu | CẮM617 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Cao độ điểm ảnh | 17μm |
Dải quang phổ | 8~14μm |
MẠNG LƯỚI | <30 triệu |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 9Hz/25Hz/30Hz/50Hz/60Hz |
Thời gian khởi động | <10 giây |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | NGUYÊN/YUV/BT656/LVDS |
Thành phần mở rộng | USB/Camerlink |
Chế độ làm mờ | Tuyến tính/Histogram/Hỗn hợp |
Thu phóng kỹ thuật số | Thu phóng liên tục 1~8X, Kích thước bước 1/8 |
Hiển thị hình ảnh | Đen nóng/Trắng nóng/Màu giả |
Hướng hình ảnh | Lật ngang/dọc/chéo |
Thuật toán hình ảnh | NUC/AGC/IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | Giao diện 50pin_HRS |
Chế độ giao tiếp | RS232-TTL, 115200bps |
Cung cấp hiệu điện thế | 4~6V |
Tiêu thụ điện năng điển hình | <1,2W |
Tính chất vật lý | |
Kích thước (mm) | 44,5x44,5x36,6 |
Cân nặng | <90g |
Thích ứng môi trường | |
Nhiệt độ hoạt động | -40°C ~ +70°C |
Nhiệt độ bảo quản | -45°C ~ +85°C |
độ ẩm | 5%~95%, Không ngưng tụ |
Rung động | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g/11ms, 3 trục 6 hướng |
quang học | |
Ống kính tùy chọn | Lấy nét cố định xơ vữa: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Ống kính cơ giới: 75mm/100mm/150mm Zoom quang học liên tục: 30-150mm |
Mô-đun thiết bị chụp ảnh nhiệt PLUG617 được sử dụng rộng rãi trong An ninh và Giám sát, Ngoài trời, Cứu hộ Thực thi Pháp luật, Cứu hỏa và Cứu nạn, ADAS, Tải trọng UAV, v.v.
1. Phạm vi DRI là gì?
Nó là phương tiện đo khoảng cách mà máy dò hồng ngoại có thể tạo ra hình ảnh của mục tiêu cụ thể và có thể được chia thành phạm vi phát hiện, phạm vi nhận dạng, phạm vi nhận dạng.
D (Phát hiện): khả năng phân biệt một đối tượng từ nền
R (Recognition): khả năng phân loại các lớp đối tượng (con vật, con người, xe cộ, thuyền…)
I (Identification): khả năng mô tả chi tiết đối tượng (người đàn ông đội mũ, con nai, xe Jeep…)
Theo tiêu chí của Johnson, khi xác suất hiển thị chi tiết mục tiêu ở khoảng cách DRI là 50%, thì các cặp dòng số tối thiểu của mục tiêu là 1:3:6 (hoặc 1:4:8) và số pixel tối thiểu tương ứng là 2:6:12 (hoặc 2:8:16).
Giả sử rằng đường kính mục tiêu là H, độ dài tiêu cự là f, kích thước pixel là d và số cặp đường là n, thì khoảng cách xem L=H×f/(2n×d)
