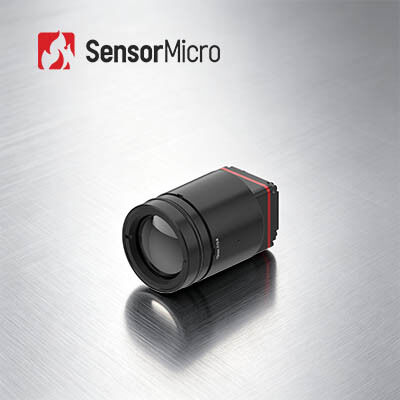

1280×1024 Độ phân giải 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition

  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL1208
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024 / 8μm Ống kính máy ảnh Nhiều có sẵn
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE NETD 30mK
Dải quang phổ 8 ~ 14μm thấp Giao diện video kỹ thuật số MIPI-CSI
Làm nổi bật

Mô-đun camera hồng ngoại 640x512

,

Mô-đun camera hồng ngoại tải trọng
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun Camera Ảnh Nhiệt Không Làm Lạnh 1280*1024 / 8µm Độ Phân Giải Cao
Tổng Quan Sản Phẩm

Chúng tôi hân hạnh giới thiệu mô-đun ảnh nhiệt iTL1208 của chúng tôi, lõi camera hồng ngoại megapixel 8µm iTL1208, được thiết kế đặc biệt cho người mua toàn cầu tập trung vào các thành phần nhiệt có SWaP thấp và hiệu suất chi phí cao. Mô-đun nhỏ gọn này có kích thước tổng thể 22,6*22,6*34,5mm và trọng lượng tịnh 35,7g với ống kính tiêu chuẩn 12mm, giúp nó có khả năng thích ứng cao cho các sản phẩm cầm tay và di động phổ biến ở nước ngoài.

Nó mang lại độ nhạy nhiệt vượt trội với NETD 30mK và hình ảnh nhiệt HD sắc nét 1280*1024 nhờ các thuật toán điều chỉnh hình ảnh tích hợp. Tất cả các giao diện công nghiệp tiêu chuẩn đều được giữ lại: MIPI CSI, đầu ra dữ liệu RAW/YUV kép và các kênh điều khiển nối tiếp/I2C. Chúng tôi hỗ trợ thử nghiệm mẫu, đơn đặt hàng thử nghiệm số lượng nhỏ và hướng dẫn kỹ thuật xuyên biên giới đầy đủ cho việc lắp ráp sản phẩm tại địa phương và ra mắt thị trường của bạn.

Tính Năng Chính
  • Thiết Kế Siêu Nhẹ
    Kích thước nhỏ gọn 22,6*22,6*34,5mm và trọng lượng 35,7g (bao gồm ống kính 12mm)
    Trong số các mức độ tích hợp cao nhất trong phân khúc
  • Độ Nhạy Cao, Phát Hiện Chính Xác
    Kích thước điểm ảnh siêu nhỏ 8µm với độ phân giải 1280*1024, mang lại chi tiết tinh tế và hình ảnh rõ nét
    NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy sự khác biệt nhiệt độ tinh tế
  • Phát Triển Đơn Giản, Tích Hợp Nhanh Chóng
    Nhiều tùy chọn ống kính quang học có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng
    Hỗ trợ giao diện đầu ra hình ảnh MIPI CSI
    Đầu ra dữ liệu hình ảnh RAW và YUV, với điều khiển qua cổng nối tiếp/I2C
Thông Số Kỹ Thuật Sản Phẩm
Mô Hình iTL1208
Chỉ Số Máy Phát Hiện IR Vật liệu nhạy: VOx
Độ phân giải: 1280*1024
Kích thước điểm ảnh: 8µm
Đáp ứng phổ: 8µm ~ 14µm
NETD điển hình: ≤30mK
Xử Lý Hình Ảnh Tốc độ khung hình kỹ thuật số: 25/30Hz
Thời gian khởi động: ≤6s
Video kỹ thuật số: RAW/YUV
Thuật toán hình ảnh: NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh: 10 loại (Trắng nóng/Lava/Đỏ sắt/Sắt nóng/Y tế/Bắc Cực/Cầu vồng 1/Cầu vồng 2/Tông màu/Đen nóng)
Phần Mềm PC Điều Khiển Mô-đun & Hiển Thị Video
Điện Giao diện ngoài tiêu chuẩn: Giao diện đầu nối 34Pin: BP04SD-34-0065-R0
Giao diện truyền thông: TTL-232/I2C
Giao diện video kỹ thuật số: MIPI-CSI
Điện áp cung cấp: 4.5-5.5V
Tiêu thụ điện năng điển hình: 1W
Cơ Khí Kích thước (bao gồm ống kính):
• Với ống kính 5mm: 22,6mm*22,6mm*50mm (đường kính ngoài ống kính Φ37mm)
• Với ống kính 10mm: 22,6mm*22,6mm*45,3mm (đường kính ngoài ống kính Φ33mm)
• Với ống kính 12mm: 22,6mm*22,6mm*34,5mm (đường kính ngoài ống kính Φ26,6mm)
• Với ống kính 17mm: 22,6mm*22,6mm*35,4mm (đường kính ngoài ống kính Φ27mm)
• Với ống kính 25mm: 22,6mm*22,6mm*44,2mm (đường kính ngoài ống kính Φ33mm)
• Với ống kính 35mm: 22,6mm*22,6mm*50,9mm (đường kính ngoài ống kính Φ43,2mm)

Trọng lượng (bao gồm ống kính):
• 85,5±4,5g (Với ống kính 5mm)
• 70,5±3,6g (Với ống kính 10mm)
• 35,7±2g (Với ống kính 12mm)
• 40,7±2,1g (Với ống kính 17mm)
• 71,0±3,6g (Với ống kính 25mm)
• 110±5,5g (Với ống kính 35mm)
Khả Năng Thích Ứng Môi Trường Nhiệt độ hoạt động: -40℃~+70℃
Nhiệt độ lưu trữ: -45℃~+85℃
Độ ẩm: 5%~95%, không ngưng tụ
Rung động: 5,35grms, Rung động ngẫu nhiên, 3 trục
Va đập: Sóng hình sin nửa, 40g/11ms, Hướng va đập trục X, 3 lần
Chứng nhận: ROHS2.0/REACH
Ống kính quang học: Tiêu cự cố định không nhiệt: 5/10/12/17/25/35mm
Ứng Dụng Công Nghiệp
  • Chữa cháy rừng
  • Bảo trì điện
  • Kiểm tra quang điện
  • Giám sát an ninh
  • Thiết bị đeo
  • Thiết bị di động
Ưu Điểm Sản Phẩm
  • Danh Mục Sản Phẩm Đa Dạng
    Một loạt các định dạng sản phẩm bao gồm máy dò hồng ngoại, lõi camera và mô-đun để đáp ứng các yêu cầu tích hợp khác nhau.
  • Sự Phong Phú Sản Phẩm
    Nhiều độ phân giải mảng, kích thước điểm ảnh, dải sóng và sự kết hợp các tùy chọn ống kính mang lại sự linh hoạt lớn hơn cho các ứng dụng đa dạng.
  • Hiệu Suất Vượt Trội
    Hình ảnh rõ nét, kích thước nhỏ gọn, tiêu thụ điện năng thấp, độ nhạy cao và độ tin cậy mạnh mẽ — được thiết kế để hoạt động trong nhiều thách thức môi trường.
  • Tích Hợp Dễ Dàng
    Nhiều tùy chọn giao diện giúp việc tích hợp trở nên đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.
Câu Hỏi Thường Gặp
Phạm vi DRI là gì?
Đây là một phương tiện đo khoảng cách mà máy dò hồng ngoại có thể tạo ra hình ảnh của mục tiêu cụ thể và có thể được chia thành phạm vi phát hiện, phạm vi nhận dạng, phạm vi xác định. D (Phát hiện): khả năng phân biệt đối tượng với nền

R (Nhận dạng): khả năng phân loại lớp đối tượng (động vật, con người, phương tiện, thuyền...)
I (Xác định): khả năng mô tả chi tiết đối tượng (một người đàn ông đội mũ, một con hươu, một chiếc xe Jeep...)
Theo tiêu chí của Johnson, khi xác suất chi tiết mục tiêu hiển thị ở khoảng cách DRI là 50%, số cặp đường tối thiểu của mục tiêu là 1:3:6 (hoặc 1:4:8), và số điểm ảnh tối thiểu tương ứng là 2:6:12 (hoặc 2:8:16).

Giả sử đường kính mục tiêu là H, tiêu cự là f, kích thước điểm ảnh là d và số cặp đường là n, thì khoảng cách xem L=H*f/(2n*d)
