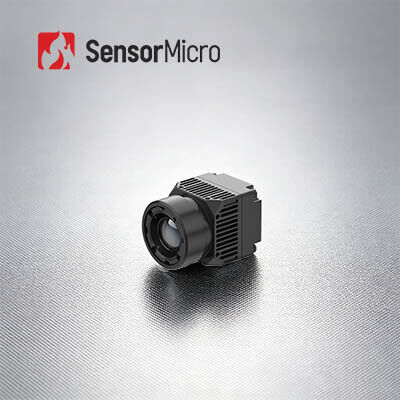

Mô-đun nhiệt LWIR độ phân giải 640x512, điểm ảnh 8µm, camera hồng ngoại cho hệ thống hình ảnh y tế

iHA608W của chúng tôi sử dụng cảm biến hồng ngoại ApexCore 640×512 8µm hàng đầu, được sản xuất đặc biệt để kiểm tra nhiệt độ sinh học không tiếp xúc với độ chính xác cao ±0.5°C. Được trang bị thuật toán hình ảnh y tế, nó có thể tạo ra hình ảnh nhiệt sắc nét, hiển thị phân bố nhiệt độ chính xác và cung cấp dữ liệu nhiệt độ ổn định. Điểm ảnh nhỏ 8µm giúp toàn bộ thiết bị nhỏ gọn và gọn gàng hơn. Nó đi kèm với giao diện video Type-C và cổng giao tiếp USB2.0 để tích hợp dễ dàng và nhanh chóng. Khách hàng có thể áp dụng mô-đun này cho chẩn đoán y tế, sàng lọc sức khỏe, kiểm tra nhiệt độ vật nuôi và nhiều ngành công nghiệp liên quan.

• Đo nhiệt độ chính xác & Hình ảnh tinh tế
• Thiết kế tùy chỉnh cho đo nhiệt độ sinh học không tiếp xúc với độ chính xác cao ±0.5°C
• Kết hợp với ống kính cấp y tế và thuật toán xử lý hình ảnh y tế độc quyền cho hình ảnh nhiệt sắc nét hơn
• Kích thước nhỏ gọn & Lắp ráp dễ dàng
• Được xây dựng dựa trên bộ dò hồng ngoại điểm ảnh nhỏ ApexCore 8µm để tạo ra cấu trúc thân máy siêu nhỏ gọn
• Kích thước nhỏ gọn 21×21×31.5 mm và trọng lượng nhẹ 25±2 g, tương thích với nhiều loại thiết bị thu nhỏ
• Tích hợp nhanh chóng & Phát triển dễ dàng
• Giao diện Type-C và USB2.0 tiêu chuẩn hỗ trợ tích hợp hệ thống nhanh hơn
• Tài nguyên SDK có sẵn cho các nền tảng Windows, Android và Linux để giảm bớt rào cản phát triển tổng thể

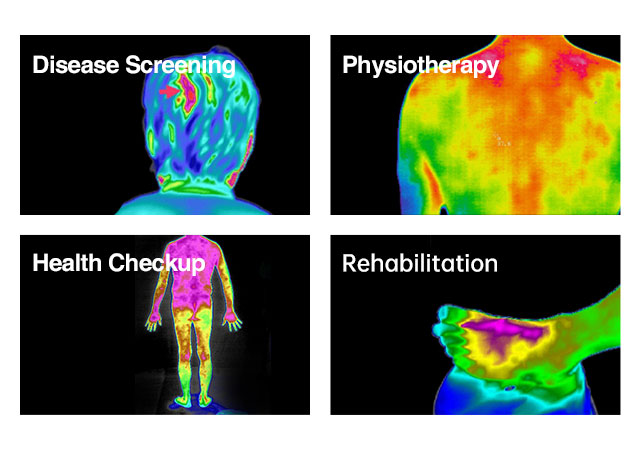

Mô-đun nhiệt iHA608W dự kiến sẽ được sử dụng rộng rãi trong các lĩnh vực Sàng lọc bệnh tật, Vật lý trị liệu Y học Cổ truyền, Kiểm tra sức khỏe, Phục hồi chức năng, v.v. hiện tại và trong tương lai.

• Độ nhạy cao và hiệu suất tuyệt vời
• Công nghệ hàng đầu thế giới trong ngành hồng ngoại
• Nhiều loại bộ dò hồng ngoại có sẵn
• Cả bộ dò IR không làm mát và làm mát ở các định dạng và kích thước điểm ảnh khác nhau
• Sản xuất hàng loạt để đảm bảo giao hàng nhanh chóng
• Ba dây chuyền sản xuất với năng lực sản xuất hàng năm lên đến hàng triệu bộ dò

Đóng gói kim loại sử dụng vỏ ống kim loại, bộ làm mát nhiệt điện (TEC) và bộ hút khí dạng cột. TEC đóng vai trò quan trọng trong việc ổn định nhiệt độ làm việc để bộ dò hồng ngoại hoạt động ở nhiệt độ phòng, từ đó cải thiện khả năng thích ứng của cảm biến hình ảnh nhiệt với môi trường khắc nghiệt, chẳng hạn như sương mù dày đặc, mưa và tuyết, v.v.

Nhưng nhược điểm là chi phí quá cao, chiếm hơn 60% tổng chi phí sản xuất toàn bộ sản phẩm không làm mát, và gây ra chu kỳ sản xuất dài. Phương pháp đóng gói này dành cho các ứng dụng cao cấp.

Quy trình đóng gói gốm tương tự như đóng gói kim loại, là một công nghệ đóng gói bộ dò hồng ngoại trưởng thành. So với đóng gói kim loại, thể tích và trọng lượng của bộ dò được đóng gói sẽ giảm đáng kể. Đối với đóng gói gốm, mạch đọc của nó có chức năng tự điều chỉnh nhiệt độ hoạt động và không yêu cầu ổn định TEC.

Đóng gói cấp Wafer, còn được gọi là đóng gói kích thước cấp Wafer, đã trở thành một phần quan trọng của công nghệ đóng gói tiên tiến trong ngành công nghiệp bán dẫn. Đóng gói cấp Wafer (WLP) là quy trình hoàn thành đóng gói chân không cao trực tiếp trên toàn bộ wafer MEMS, sau đó khắc và cắt để tạo ra một bộ dò hồng ngoại duy nhất. Nó thực hiện hầu hết hoặc tất cả các quy trình đóng gói và kiểm tra trực tiếp trên wafer bộ dò IR trước khi cắt. Đây là một gói kích thước chip được cải tiến, đáp ứng nhu cầu về kích thước nhỏ, trọng lượng nhẹ, di động, cầm tay, giá thành thấp và hiệu quả sản xuất cao.
