Mô-đun Camera Hồng Ngoại Không Làm Lạnh Độ Phân Giải 640x512 Pixel 8µm với NETD Điển Hình 30mK cho Chẩn Đoán Y Tế

  • 640x512 Resolution 8μm Pixel Pitch Uncooled Infrared Camera Module with Typical NETD 30mk for Medical Diagnosis
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận RoHS; Reach
Số mô hình iHA608W
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 Tiêu thụ điện năng 0,6W
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 8μm
NETD điển hình 30mK Tốc độ khung hình 25Hz
Làm nổi bật

Mô-đun máy ảnh hồng ngoại không được làm mát

,

Mô-đun máy ảnh hồng ngoại không được làm mát 384x288

,

Lõi máy ảnh nhiệt 50 mk điển hình của NETD
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun máy ảnh hồng ngoại không làm mát 640x512/8μm điển hình NETD 30mk cho chẩn đoán y tế
Tổng quan sản phẩm

Mô hình iHA608W tích hợp máy dò hồng ngoại ApexCore 640 × 512 không làm mát với pitch pixel 8μm,được phát triển tối ưu cho phép đo nhiệt độ sinh trắc học không tiếp xúc với độ chính xác đo được kiểm soát ở ±0.5 °C. Phần mềm xử lý hình ảnh y tế tùy chỉnh được nhúng để tối ưu hóa độ phân tử hình ảnh nhiệt,tái tạo phân phối nhiệt mục tiêu trong thời gian thực và đảm bảo tính xác thực và ổn định của các giá trị nhiệt độ đo.

Định dạng mini pixel 8μm làm giảm đáng kể khối lượng và kích thước cấu trúc của mô-đun.0 truyền thông dữ liệu được dành riêng để rút ngắn chu kỳ tích hợp hệ thốngCác kịch bản có thể áp dụng bao gồm chẩn đoán y tế lâm sàng, sàng lọc bệnh tập thể, thu thập nhiệt độ chăn nuôi và các nhiệm vụ giám sát sinh học.

Các đặc điểm chính
Đo chính xác, hình ảnh trơn tru
• Được phát triển để phát hiện nhiệt độ sinh học không tiếp xúc, có độ chính xác đo cao ± 0,5 °C
• Khớp với ống kính cấp y tế và thuật toán xử lý hình ảnh y tế độc quyền để hình ảnh nhiệt sắc nét hơn
Mô-đun siêu nhỏ gọn để tích hợp dễ dàng
• Sử dụng máy dò hồng ngoại nhỏ 8μm ApexCore để thu nhỏ cấu trúc mô-đun
• Chỉ có kích thước 21 × 21 × 31,5 mm với trọng lượng được kiểm soát ở 25 ± 2 g, hoàn toàn phù hợp với các thiết bị nhỏ gọn khác nhau
Tích hợp hệ thống hiệu quả và giảm sự phức tạp của phát triển
• Giao diện tiêu chuẩn kiểu C + USB2.0 để tích hợp nhanh hơn
• Windows / Android / Linux SDK được cung cấp để đơn giản hóa công việc phát triển
Thông số kỹ thuật sản phẩm
Mô hình iHA608W
Chỉ số của máy dò IR
Vật liệu nhạy cảm Vox
Nghị quyết 640×512
Kích thước pixel 8μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 30mK
Xử lý hình ảnh
Tỷ lệ khung hình số 25Hz
Thời gian khởi động ≤ 6s
Video số RAW/YUV/TMP
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh Màu y tế / màu giả
Phần mềm PC
Phần mềm Mô-đun điều khiển và màn hình video
Đo nhiệt độ
Nhiệt độ hoạt động 10°C ~ +50°C
Phạm vi đo 32°C ~ +42°C
Measurement Accuracy (Chính xác đo lường) ± 0,5 °C sau khi khởi động trong 2 phút (Khi phạm vi nhiệt độ mục tiêu là 32 ~ 42 °C, và nhiệt độ xung quanh là 23 ± 3 °C)
Khoảng cách đo 0.5m đến 5m, và đo nhiệt độ ở khoảng cách khác nhau có thể đạt được thông qua SDK
SDK SDK cho Windows / Android / Linux có sẵn
Cho phép phân tích luồng video, điều khiển mô-đun, đo nhiệt độ mảng toàn diện, hình ảnh nhiệt độ, cài đặt cửa sổ nhiệt độ và tích hợp nhiều thiết bị
Máy điện
Giao diện bên ngoài tiêu chuẩn USB ((TYPE-C)
Giao diện truyền thông USB
Giao diện video kỹ thuật số USB2.0
Điện áp cung cấp 5V±0.5
Tiêu thụ năng lượng điển hình 0.6W
Kính quang học
Độ dài tiêu cự 4mm
Loại ống kính Trọng tâm cố định Athermal
# 1
FOV (H × V) 69.2° × 55.4°
Kích thước vật lý
Kích thước (mm) 21mm × 21mm × 31.5mm (với ống kính 4mm)
Trọng lượng (g) 25g±2 (với ống kính 4mm)
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -10°C+50°C
Nhiệt độ lưu trữ -45°C+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) 5.35grms, rung động ngẫu nhiên, 3-axis
Sốc Half Sine Wave, 40g/11ms, Shock Direction 3-axis, 6-direction
ESD Thả tiếp xúc: 6KV
Xả khí: 8KV
Chứng nhận
Bảo vệ môi trường RoHS2.0/REACH
Ứng dụng công nghiệp

Mô-đun nhiệt iHA608W dự kiến sẽ được sử dụng rộng rãi trong các lĩnh vực sàng lọc bệnh tật, vật lý trị liệu y học truyền thống Trung Quốc, kiểm tra sức khỏe, phục hồi chức năng v.v.hiện tại và trong tương lai.

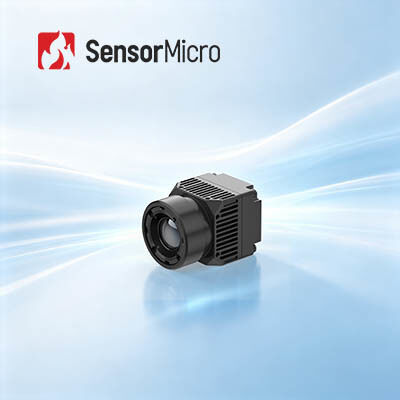

Infrared camera module product image
Ưu điểm danh mục sản phẩm
Danh mục sản phẩm đa dạng
Một loạt các định dạng sản phẩm bao gồm các máy dò hồng ngoại, lõi máy ảnh và mô-đun để đáp ứng các yêu cầu tích hợp khác nhau.
Loại sản phẩm phong phú
Sự kết hợp của nhiều độ phân giải mảng, kích thước pixel, băng sóng và tùy chọn ống kính cung cấp sự linh hoạt hơn cho các ứng dụng đa dạng.
Hiệu suất xuất sắc
Hình ảnh rõ ràng, kích thước nhỏ gọn, tiêu thụ năng lượng thấp, độ nhạy cao và độ tin cậy cao - được thiết kế để hoạt động trong một loạt các thách thức môi trường.
Kết hợp dễ dàng
Nhiều tùy chọn giao diện làm cho việc tích hợp đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.
Câu hỏi thường gặp
  • NETD là gì?
    NETD đề cập đến "sự khác biệt nhiệt độ tương đương tiếng ồn".Nó là một thước đo cho việc một máy dò hình ảnh nhiệt có thể phân biệt giữa những khác biệt rất nhỏ trong bức xạ nhiệt trong hình ảnhNETD thường được thể hiện bằng milli-Kelvin (mK). Thông thường con số NETD thấp hơn, độ nhạy nhiệt càng cao.
  • SWaP3 là gì?
    SWaP3 đề cập đến kích thước, trọng lượng, công suất, hiệu suất và giá cả.
  • DRI là gì?
    DRI thường đề cập đến khoảng cách phát hiện, nhận dạng và nhận dạng của một hệ thống hình ảnh nhiệt.
