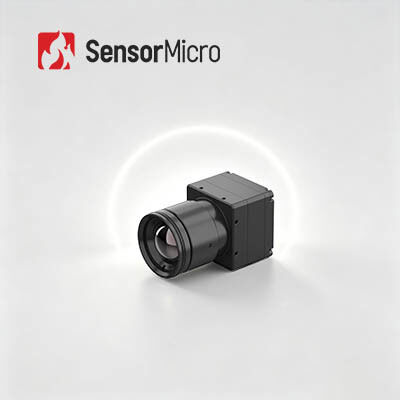

Mô-đun ảnh nhiệt bức xạ LWIR VOx với 640x512/12µm cho Tầm nhìn Công nghiệp

  • LWIR VOx Radiometric Thermal Imaging Module with 640x512/12µm for Industrial Vision
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN612RG2
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 640x512 Tiêu thụ điện năng 0,65W
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 12μm
NETD 25mK/F1.0/25oC Tốc độ khung hình 25Hz/30Hz
Làm nổi bật

โมดูลถ่ายภาพความร้อน VOx

,

โมดูลถ่ายภาพความร้อน LWIR 12um

,

โมดูลถ่ายภาพความร้อน LWIR VOx
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun ảnh nhiệt bức xạ LWIR VOx 640x512/12µm cho Tầm nhìn Công nghiệp
Tổng quan sản phẩm

COIN612RG2 là lõi camera đo nhiệt độ hồng ngoại mini hiệu suất cao được thiết kế cho các ứng dụng công nghiệp. Được trang bị bộ dò ApexCore có độ phân giải cao 640*512, nó mang lại hình ảnh nhiệt cực rõ nét với NETD≤25mK và đo nhiệt độ chính xác đến ±2°C hoặc ±2%. Kích thước siêu nhỏ, thiết kế nhẹ và tiêu thụ điện năng thấp làm cho nó lý tưởng để nhúng vào các thiết bị thông minh khác nhau. Hỗ trợ nhiều giao diện và ống kính tùy chỉnh với độ khó phát triển thứ cấp tối thiểu, mô-đun này hoàn hảo cho ảnh nhiệt công nghiệp, kiểm soát quy trình và các ứng dụng sản xuất thông minh.

Các tính năng chính
  • Chức năng toàn diện: Được phát triển bằng bộ dò hồng ngoại cấp wafer ApexCore với NETD≤25mK
  • Xử lý ảnh nâng cao: Kết hợp FPA được sử dụng rộng rãi với các thuật toán nâng cao để cải thiện chất lượng hình ảnh
  • Đo nhiệt độ chính xác: Độ chính xác lên đến ±2°C hoặc ±2%, hỗ trợ dải đo từ -20°C đến 150°C và 100°C đến 550°C với các tùy chỉnh mở rộng
  • Thiết kế nhỏ gọn: Kích thước: 25,4*25,4*15,7mm, Trọng lượng: 15±1g
  • Tiêu thụ điện năng thấp: ≤0,65W mức tiêu thụ điện năng điển hình
  • Nhiều cấu hình: Ống kính quang học tùy chọn để đáp ứng các yêu cầu ứng dụng đa dạng
  • Giao diện linh hoạt: Hỗ trợ các giao diện đầu ra hình ảnh USB2.0/DVP/LVDS/BT.656
  • Đầu ra dữ liệu đa năng: Đầu ra dữ liệu hình ảnh RAW/YUV/TMP với điều khiển cổng nối tiếp
Thông số kỹ thuật sản phẩm
Mẫu mã COIN612RG2
Chỉ báo bộ dò IR Vật liệu nhạy: VOx
Độ phân giải: 640*512
Kích thước điểm ảnh: 12µm
Phổ phản ứng: 8µm ~ 14µm
NETD điển hình: ≤25mK/F1.0/25°C
Xử lý ảnh Tốc độ khung hình kỹ thuật số: 25/30Hz
Thời gian khởi động: 6s
Video analog: PAL/NTSC
Video kỹ thuật số: RAW/YUV422/TMP
Thuật toán hình ảnh: Hiệu chỉnh không đồng nhất (NUC), Giảm nhiễu 3D (3DNR), Giảm nhiễu 2D (DNS), Nén dải động (DRC), Tăng cường cạnh (EE)
Hiển thị hình ảnh: 10 loại (Trắng nóng/Lava/Đỏ sắt/Sắt nóng/Y tế/Bắc cực/Cầu vồng 1/Cầu vồng 2/Tông màu/Đen nóng)
Điện Giao diện ngoài tiêu chuẩn: 50 chân: DF40C-50DP-0.4V(51), (HRS, Nam)
Bo mạch mở rộng USB: USB3.0/USB2.0/VPC/USB2.0&VPC
Giao diện truyền thông: TTL-232/USB2.0
Giao diện video kỹ thuật số: DVP8/DVP16/USB2.0/BT.656/LVDS
Điện áp cung cấp: 4.5~5.5V
Tiêu thụ điện năng điển hình: 0,65W
Đo nhiệt độ Nhiệt độ hoạt động: -10°C~+50°C
Dải đo nhiệt độ: -20°C~150°C, 100°C~550°C; Hỗ trợ tùy chỉnh và mở rộng
Độ chính xác đo nhiệt độ: ±2°C hoặc ±2% (tùy giá trị nào lớn hơn)
Đo nhiệt độ cục bộ: Hỗ trợ xuất giá trị nhiệt độ tối đa, tối thiểu và trung bình của các vùng đo nhiệt độ
SDK: Android/Windows/Linux; Thực hiện phân tích luồng video và chuyển đổi từ thang độ xám sang nhiệt độ
Cơ khí Kích thước lõi trần: 25,4*25,4*15,7mm
Trọng lượng lõi trần: 15±1g
Khả năng thích ứng môi trường Nhiệt độ hoạt động: -40°C~+70°C
Nhiệt độ lưu trữ: -45°C~+85°C
Độ ẩm: 5%~95%, không ngưng tụ
Rung động: 5,35grms, Rung động ngẫu nhiên, 3 trục
Va đập: Sóng hình sin nửa, 40g/11ms, Hướng va đập 3 trục, 6 hướng
Chứng nhận: ROHS2.0/REACH
Ống kính quang học Ống kính quang học: Tiêu cự cố định không nhiệt: 4,8mm/7mm/9,1mm/13mm/19mm/25m/35mm
Cấp bảo vệ: IP67 (Ống kính phía trước)
Ứng dụng công nghiệp

Mô-đun ảnh nhiệt COIN612RG2 được ứng dụng trong Ảnh nhiệt, Tầm nhìn Công nghiệp, Cứu hỏa và Cứu nạn, Giám sát An ninh, Quan sát Ngoài trời, Thị giác Máy, Điện tử Tiêu dùng và các lĩnh vực liên quan.

Câu hỏi thường gặp
Màu giả là gì?
Màu giả, còn gọi là màu sai, chuyển đổi phân bố nhiệt của vật thể thành hình ảnh trực quan thông qua hệ thống ảnh nhiệt hồng ngoại, hiển thị trên màn hình ở thang độ xám hoặc màu giả. Điều này cho phép hình dung phân bố nhiệt trên các vật thể. Để tạo điều kiện phân tích hình ảnh nhiệt dễ dàng hơn, màu giả đại diện cho sự khác biệt nhiệt độ được sử dụng để biểu diễn trực quan.
Mô-đun ảnh nhiệt GST cung cấp bao nhiêu tùy chọn màu giả?
Mô-đun cung cấp 10 tùy chọn màu giả: Trắng nóng, Lava, Ironbow, Sắt nóng, Y tế, Bắc cực, Cầu vồng 1, Cầu vồng 2, Đỏ nóng và Trắng nóng.
