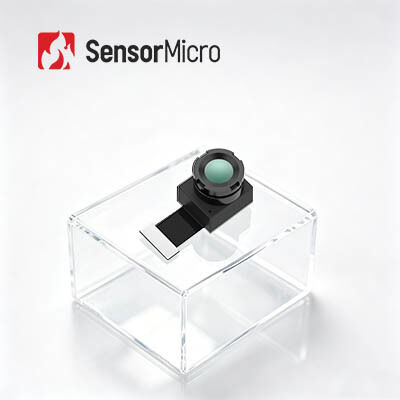

256x192 Độ phân giải 12μm Pixel Pitch Focus Mô-đun máy ảnh nhiệt LWIR miễn phí dành cho nhiệt kế

  • 256x192 Resolution 12μm Pixel Pitch Focus Free LWIR Thermal Camera Module for Thermography
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình TIMO212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 256x192 Dữ liệu đầu ra 14bit thô
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 12μm
Chế độ tập trung Tập trung miễn phí Tốc độ khung hình Nhiệt kế: 25Hz, Hình ảnh: 50Hz
Làm nổi bật

256x192 lõi mô-đun máy ảnh nhiệt

,

lõi mô-đun camera nhiệt LWIR

,

12um không làm mát lõi máy ảnh nhiệt
Để lại lời nhắn
Mô tả sản phẩm
Lõi mô-đun máy ảnh nhiệt LWIR 256x192/12μm không được làm mát để đo nhiệt độ
Tổng quan về sản phẩm

Mô-đun hình ảnh hồng ngoại không được làm mát TIMO212, còn được gọi là mô-đun nhiệt không được làm mát, có khả năng đo bức xạ và có chức năng đo nhiệt độ không tiếp xúc bằng hồng ngoại. Nó kết hợp một đầu dò hồng ngoại gói wafer (WLP) 256x192/12μm đặc biệt nhỏ để thu được phổ hồng ngoại sóng dài (LWIR) trong khoảng từ 8 đến 14μm.

Sử dụng công nghệ WLP, mô-đun camera hồng ngoại TIMO212 đạt được cấu trúc siêu nhỏ gọn và trọng lượng nhẹ đồng thời mang lại độ nhạy cao hơn và chất lượng hình ảnh vượt trội với mức giá phải chăng, cho phép khách hàng lựa chọn cấu hình phù hợp nhất cho yêu cầu cụ thể của mình.

Là nhà cung cấp mô-đun cảm biến nhiệt và máy dò hồng ngoại không được làm mát nhiệt hàng đầu, SensorMicro cung cấp cho khách hàng nhiều giải pháp hình ảnh nhiệt hồng ngoại ổn định và hoàn thiện khác nhau. Các mô-đun camera chụp ảnh nhiệt do SensorMicro phát triển được thiết kế để dễ dàng tích hợp vào các sản phẩm đầu cuối và giảm đáng kể chi phí của khách hàng.

Các tính năng chính
  • Mô-đun siêu thu nhỏ với tối ưu hóa SWaP-C tối ưu
    • Máy dò đóng gói ở cấp độ wafer + quang học ở cấp độ wafer + màn trập van vi điện từ
    • Mô-đun nhiệt hồng ngoại nhỏ nhất, hỗ trợ chức năng chụp ảnh nhiệt cơ bản với hiệu quả chi phí tối đa
    • Kích thước nhỏ gọn, nhẹ và tiêu thụ điện năng thấp, lý tưởng để tích hợp vào các thiết bị thu nhỏ
  • Tùy chọn quang học linh hoạt, đo nhiệt độ chính xác
    • Có sẵn nhiều tùy chọn ống kính, bao gồm ống kính góc rộng và ống kính tele, để đáp ứng nhu cầu ứng dụng đa dạng
    • Đo nhiệt độ có độ chính xác cao với độ chính xác lên tới ±2°C; hỗ trợ cả giám sát nhiệt độ khu vực và toàn khung hình
  • Dễ dàng tích hợp, phát triển nhanh
    • Hỗ trợ giao diện hình ảnh DVP, tương thích với nhiều nền tảng nhúng khác nhau
    • Tuân thủ tiêu chuẩn môi trường RoHS 2.0
Thông số sản phẩm
Người mẫu TIMO212
Nghị quyết 256×192
Kích thước pixel 12μm
Phản ứng quang phổ 8-14μm
Chế độ lấy nét Tập trung miễn phí
Ống kính (HFOV/FL) 17,5°/10 mm | 25°/7mm | 56°/3,2mm | 90°/2.1mm
Trọng lượng (g) 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8 ± 0,4
Kích thước (mm, không có FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Số lượng mã PIN 40PIN
Dữ liệu đầu ra 14bit thô
Tốc độ khung hình Nhiệt kế: 25Hz, Hình ảnh: 50Hz
Phạm vi đo nhiệt độ -20oC~+550oC (-20oC~+150oC | +100oC~550oC)
Độ chính xác đo nhiệt độ Lớn hơn ±2oC / ±2%
Nhiệt độ hoạt động -20oC~+60oC
Độ ẩm 5%~85%
Nhiệt độ bảo quản -45oC~+85oC
Chứng nhận RoHS 2.0 / Phạm vi tiếp cận
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt TIMO212 được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm Nhiệt kế, Phần cứng thông minh, Tòa nhà thông minh, Nhà thông minh, AIoT, v.v.

TIMO212 Thermal Camera Module Core - Industrial thermal imaging application
Máy dò hồng ngoại được làm mát và không được làm mát
  • Độ nhạy cao và hiệu suất tuyệt vời
  • Công nghệ hàng đầu thế giới trong ngành hồng ngoại
  • Có sẵn nhiều loại máy dò hồng ngoại - cả máy dò hồng ngoại không được làm mát và được làm mát ở các định dạng và kích thước pixel khác nhau
  • Sản xuất số lượng lớn để đảm bảo giao hàng nhanh - ba dây chuyền sản xuất với khả năng sản xuất hàng năm lên tới hàng triệu máy dò
Câu hỏi thường gặp
1. Màu giả là gì?
Màu giả hay còn gọi là màu giả, biến đổi sự phân bố nhiệt của vật thể thành hình ảnh trực quan thông qua hệ thống ảnh nhiệt hồng ngoại, hiển thị trên màn hình ở mức xám hoặc màu giả. Điều này cho phép hình dung sự phân bố nhiệt độ trên các vật thể. Để tạo điều kiện phân tích hình ảnh nhiệt dễ dàng hơn, chúng được thể hiện bằng cách sử dụng màu sai tương ứng với chênh lệch nhiệt độ.
2. Mô-đun ảnh nhiệt SensorMicro có thể cung cấp bao nhiêu tùy chọn màu giả?
Mô-đun này hỗ trợ nhiều bảng màu giả bao gồm: White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2 và Red Hot.
