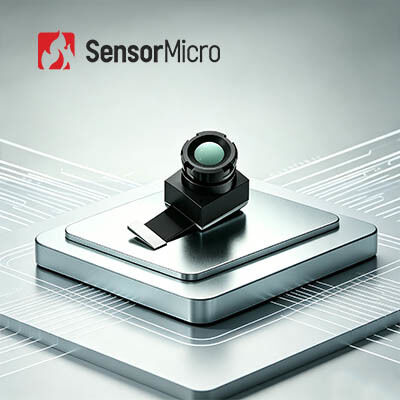

Mô-đun máy ảnh nhiệt LWIR không làm mát 256x192 Độ phân giải 12μm Kích thước pixel với độ chính xác ±2 °C cho Smart Home

  • Uncooled LWIR Thermal Camera Module 256x192 Resolution 12μm Pixel Size with ±2℃ Accuracy for Smart Home
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình TIMO212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Độ chính xác đo nhiệt độ ±2℃ hoặc ±2% Phạm vi đo nhiệt độ -20oC~+550oC
Chế độ tập trung Tập trung miễn phí Dữ liệu đầu ra 14bit thô
Nghị quyết 256*192
Làm nổi bật

Mô-đun camera nhiệt LWIR 256x192

,

Mô-đun camera nhiệt gia đình thông minh 12um

,

lõi máy ảnh nhiệt 12um LWIR
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun camera nhiệt LWIR không làm mát 256x192 12μm cho Smart Home
Tổng quan sản phẩm

TIMO212 LWIR thermal imaging camera core integrates 256x192/12μm focal plane array (FPA) uncooled VOx infrared detector and features an optional thermographic function with measurement range from -20℃ to 550℃ for industrial temperature measurement.

Được thiết kế để tích hợp trên các lĩnh vực khác nhau bao gồm thiết bị đầu cuối di động, thiết bị và máy đo, và các ứng dụng Internet of Things (IoT),sản phẩm này cung cấp tính thu nhỏ đặc biệt và tiêu thụ năng lượng cực kỳ thấpNó hỗ trợ nhiều tùy chọn ống kính trường nhìn để đáp ứng các yêu cầu khác nhau về góc nhìn và chất lượng hình ảnh trên các kịch bản ứng dụng khác nhau.

Các đặc điểm chính
  • Mô-đun siêu nhỏ với tối ưu hóa SWaP-C tối ưu- Thiết bị phát hiện ở mức wafer + quang học ở mức wafer + màn trập van vi điện từ.Mô-đun nhiệt hồng ngoại nhỏ nhất cho phép chức năng hình ảnh nhiệt cơ bản với hiệu quả chi phí tối đa. Kích thước nhỏ gọn, trọng lượng nhẹ và tiêu thụ năng lượng thấp lý tưởng để tích hợp vào các thiết bị thu nhỏ.
  • Các tùy chọn quang học linh hoạt, đo nhiệt độ chính xác- Nhiều tùy chọn ống kính có sẵn bao gồm góc rộng và tele để đáp ứng các nhu cầu ứng dụng đa dạng.hỗ trợ cả giám sát nhiệt độ khu vực và toàn khung hình.
  • Tích hợp dễ dàng, phát triển nhanh- Hỗ trợ giao diện hình ảnh DVP tương thích với các nền tảng nhúng khác nhau.
Thông số kỹ thuật sản phẩm
Thông số kỹ thuật Chi tiết
Mô hình TIMO212
Nghị quyết 256×192
Kích thước pixel 12μm
Phản ứng quang phổ 8-14μm
Chế độ tập trung Không tập trung
Các tùy chọn ống kính (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Trọng lượng 5.1±0.4g 4.4±0.4g 2±0.2g 4.8±0.4g
Kích thước (không có FPC) 16×14×18mm. 16×14×14.6mm. 14×12×9.8mm. 16×14×15.6mm.
Số PIN 40PIN
Dữ liệu đầu ra 14bit Raw
Tỷ lệ khung hình Nhiệt độ: 25Hz, hình ảnh: 50Hz
Phạm vi đo nhiệt độ -20°C đến +550°C (-20°C đến +150°C)
Độ chính xác đo nhiệt độ Lớn hơn ±2°C / ±2%
Nhiệt độ hoạt động -20°C đến +60°C
Độ ẩm 5% đến 85%
Nhiệt độ lưu trữ -45°C đến +85°C
Chứng nhận RoHS 2.0 / Reach
Ứng dụng công nghiệp

Mô-đun máy ảnh nhiệt TIMO212 được sử dụng rộng rãi trong An ninh thông minh, AloT, Quan sát ban đêm, Công cụ và đồng hồ, Máy ảnh và các ứng dụng hình ảnh nhiệt khác nhau.

Máy phát hiện hồng ngoại không được làm mát
Cooled and uncooled infrared detector comparison diagram
Câu hỏi thường gặp
Pseudo Color là gì?

Màu giả, còn được gọi là màu giả,chuyển đổi sự phân bố nhiệt của các đối tượng thành hình ảnh trực quan thông qua hệ thống hình ảnh nhiệt hồng ngoại và hiển thị chúng trên màn hình ở mức màu xám hoặc màu giảĐể làm cho phân tích nhiệt dễ dàng hơn, hình ảnh được thể hiện bằng cách sử dụng màu giả đại diện trực quan cho sự khác biệt nhiệt độ.

Mô-đun hình ảnh nhiệt của chúng tôi có bao nhiêu màu giả?

Các mô-đun cung cấp nhiều bảng màu giả bao gồm: Trắng nóng, Lava, Ironbow, Sắt nóng, Y tế, Bắc Cực, Rainbow1, Rainbow2 và Đỏ nóng.
