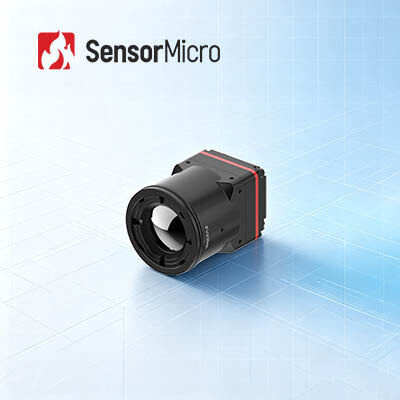

Mô-đun nhiệt LWIR không được làm mát với độ phân giải 1280x1024 và Microbolometer Pixel Pitch VOx 8μm

  • Uncooled LWIR Thermal Module with 1280x1024 Resolution and 8μm Pixel Pitch VOx Microbolometer
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL1208
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Tiêu thụ điện năng 1W Dải quang phổ 8 ~ 14μm
Độ phân giải pixel 8μm NETD điển hình 30mK
Nghị quyết 1280x1024 Tốc độ khung hình 25/30Hz
Làm nổi bật

Mô-đun nhiệt LWIR không được làm mát bằng máy bay không người lái

,

Mô-đun nhiệt LWIR Microbolometer VOx

,

Lõi máy ảnh nhiệt LWIR 12uM
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun nhiệt LWIR không được làm mát với vi kế 1280x1024/8μm VOx
Tổng quan về sản phẩm

Được thiết kế để giảm bớt khó khăn trong chu trình R&D và tích hợp, iTL1208 là lõi camera hồng ngoại megapixel cắm và chạy được tối ưu hóa để phát triển nhúng nhanh. Mô-đun siêu thu nhỏ này (22,6×22,6×34,5 mm, 35,7g với ống kính 12 mm) sử dụng đầu dò hồng ngoại có độ phân giải cao 8μm 1280 × 1024 và duy trì NETD thấp 30mK để có đầu ra chất lượng cao ổn định.

Chúng tôi đơn giản hóa toàn bộ quy trình tích hợp: có sẵn nhiều tùy chọn ống kính quang học có thể hoán đổi cho nhau để phù hợp với nhu cầu góc nhìn trường khác nhau; giao diện MIPI CSI chính thống đảm bảo truyền video tốc độ cao; cả dữ liệu nhiệt gốc RAW và đầu ra dữ liệu được mã hóa YUV đều hỗ trợ phát triển thuật toán thứ cấp. Người dùng có thể cấu hình tất cả các thông số camera một cách thuận tiện thông qua cổng nối tiếp tiêu chuẩn hoặc điều khiển bus I2C. Lõi nhiệt hiệu quả nhất về mặt chi phí dành cho các nhóm kỹ sư đang phát triển các sản phẩm cuối cùng chụp ảnh nhiệt cầm tay và di động.

Các tính năng chính
Thiết kế cực nhẹ
  • Kích thước nhỏ gọn 22,6×22,6×34,5mm và trọng lượng 34,5g (bao gồm ống kính 12 mm)
  • Một trong những mức độ tích hợp cao nhất trong lớp của nó
Độ nhạy cao, phát hiện chính xác
  • Kích thước pixel siêu nhỏ 8μm với độ phân giải 1280 × 1024, mang lại hình ảnh chi tiết và rõ ràng
  • NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy những khác biệt nhỏ về nhiệt độ
Phát triển đơn giản, tích hợp nhanh
  • Nhiều tùy chọn ống kính quang học có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng
  • Hỗ trợ giao diện đầu ra hình ảnh MIPI CSI
  • Đầu ra dữ liệu hình ảnh RAW và YUV, có điều khiển qua cổng nối tiếp/I2C
Thông số sản phẩm
Người mẫu iTL1208
Chỉ báo máy dò hồng ngoại Chất liệu nhạy cảm: VOx
Độ phân giải: 1280×1024
Kích thước pixel: 8μm
Phản ứng quang phổ: 8μm ~ 14μm
NETD điển hình: 30mK
Xử lý hình ảnh Tốc độ khung hình kỹ thuật số: 25/30Hz
Thời gian khởi động: 6s6s
Video kỹ thuật số: RAW/YUV
Thuật toán hình ảnh: NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 loại (Trắng nóng/Dung nham/Sắt đỏ/Sắt nóng/Y tế/Bắc cực/Cầu vồng 1/Cầu vồng 2/Tint/Đen nóng)
Phần mềm máy tính Phần mềm PC: Điều khiển mô-đun & Hiển thị video
Điện Giao diện bên ngoài tiêu chuẩn: 34Pin_Connector Giao diện: BP04SD-34-0065-R0
Giao diện truyền thông: TTL-232/I2C
Giao diện video kỹ thuật số: MIPI-CSI
Điện áp cung cấp: 4,5-5,5V
Tiêu thụ điện năng điển hình 1W
Cơ khí - Kích thước (bao gồm cả ống kính) Với ống kính 5mm: 22,6mm×22,6mm×50mm (đường kính ngoài ống kính Φ37mm)
Với ống kính 10mm: 22,6mm×22,6mm×45,3mm (đường kính ngoài ống kính Φ33mm)
Với ống kính 12mm: 22,6mm×22,6mm×34,5mm (đường kính ngoài ống kính Φ26,6mm)
Với ống kính 17mm: 22,6mm×22,6mm×35,4mm (đường kính ngoài ống kính Φ27mm)
Với ống kính 25mm: 22,6mm×22,6mm×44,2mm (đường kính ngoài ống kính Φ33mm)
Với ống kính 35mm: 22,6mm×22,6mm×50,9mm (đường kính ngoài ống kính Φ43,2mm)
Cơ khí - Trọng lượng (bao gồm cả ống kính) 85,5±4,5g (Với ống kính 5 mm)
70,5±3,6g (Với ống kính 10mm)
35,7±2g (Với ống kính 12 mm)
40,7±2,1g (Với ống kính 17mm)
71,0±3,6g (Với ống kính 25 mm)
110±5,5g (Với ống kính 35mm)
Khả năng thích ứng môi trường Nhiệt độ hoạt động: -40oC~+70oC
Nhiệt độ bảo quản: -45oC~+85oC
Độ ẩm: 5%~95%, không ngưng tụ
Rung: 5,35grms, Rung ngẫu nhiên, 3 trục
Tác động: Nửa sóng hình sin, 40g/11ms, Hướng tác động Trục X, 3 lần
Chứng nhận ROHS2.0/REACH
Ống kính quang học Tiêu điểm cố định Athermal: 5/10/12/17/25/35mm
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt iTL1208 có thể được sử dụng trong các lĩnh vực Chữa cháy rừng, Bảo trì điện, Kiểm tra quang điện, Giám sát an ninh, Thiết bị đeo, Thiết bị cầm tay, v.v.

Dịch vụ tiêu chuẩn hóa
  • Tài liệu đầy đủ:Hướng dẫn sử dụng sản phẩm, hướng dẫn thiết lập và tài liệu tham khảo lựa chọn. Bắt đầu mà không cần phỏng đoán.
  • Hỗ trợ phát triển và thử nghiệm:Kiểm tra tích hợp mẫu, đánh giá hiệu suất và xác minh tham số được thực hiện dễ dàng.
  • Bộ công cụ dành cho nhà phát triển nâng cao:SDK, API, thuật toán và công cụ gỡ lỗi để tích hợp sâu.
  • Hỗ trợ kỹ thuật từ xa:Hỗ trợ 24/7 - phản hồi nhanh chóng và giải quyết kịp thời các vấn đề quan trọng.
  • Bảo hành:Các bộ phận nguyên bản và tuân thủ quy trình nghiêm ngặt để khôi phục hiệu suất tối ưu.
Câu hỏi thường gặp
Đầu dò hồng ngoại/lõi camera nhiệt có thể được sử dụng trong những ngành nào?
Đầu dò hồng ngoại/lõi camera nhiệt SensorMicro được sử dụng rộng rãi trong nhiều ngành công nghiệp như:
  • Nhiệt kế: Bảo trì điện, Thị giác máy, HVAC tòa nhà, Hóa dầu luyện kim, Bảo trì dự đoán, Phòng chống dịch bệnh
  • An ninh & Giám sát: Thành phố an toàn, Giám sát cơ sở hạ tầng, An ninh biên giới, Du lịch hàng hải, An toàn khai thác mỏ
  • Chữa cháy & Cứu nạn: Phòng chống cháy rừng, Phòng cháy chữa cháy, Tìm kiếm cứu nạn
  • Tầm nhìn cá nhân: Giải trí ngoài trời, Quan sát động vật, Tuần tra cưỡng chế
  • ADAS: Lái xe tự động, Hệ thống hỗ trợ người lái nâng cao, Xe đặc biệt
  • AIoT: Nhà thông minh, Phần cứng thông minh, Chăm sóc thông minh, Robot
  • Khác: Hệ thống quan sát chuyến bay nâng cao, Phát hiện khí, Nông nghiệp & chăn nuôi, Nghiên cứu khoa học
