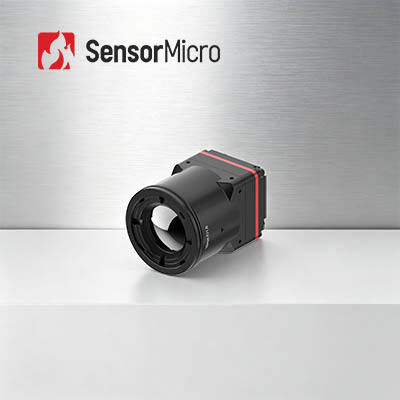

Ultra Clear 1280x1024 Phân giải LWIR Infrared Camera Module với pitch Pixel 8μm và NETD ≤30mK

  • Ultra Clear 1280x1024 Resolution LWIR Infrared Camera Module with 8μm Pixel Pitch and ≤30mK NETD
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL1208
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Độ phân giải pixel 8μm Nghị quyết 1280x1024
Tiêu thụ điện năng 1W Dải quang phổ 8 ~ 14μm
NETD điển hình 30mK Tốc độ khung hình 25/30Hz
Làm nổi bật

Mô-đun máy ảnh hồng ngoại LWIR 640x512

,

Mô-đun máy ảnh hồng ngoại hình ảnh nhiệt sắc nét

,

Lõi máy ảnh nhiệt 12uM Drone
Để lại lời nhắn
Mô tả sản phẩm
Ultra Clear Thermal Imaging LWIR Infrared Camera Module 1280x1024/8μm
Tổng quan sản phẩm

Trọng tâm máy ảnh hồng ngoại megapixel iTL1208 xác định lại tối ưu hóa SWaP cho phần cứng thị giác nhiệt hiện đại.5mm kích thước nhỏ, xếp hạng hàng đầu về mức độ tích hợp trong số các mô-đun hồng ngoại megapixel ngang hàng. Hiệu suất phát hiện hàng đầu: kích thước pixel siêu nhỏ 8μm tiêu chuẩn công nghiệp,Độ phân giải 1280×1024 megapixel đầy đủ và ≤30mK NETD cực thấp phát hiện sự khác biệt nhiệt độ nhỏ mà không thể nhìn thấy với máy ảnh nhiệt thông thường. Việc triển khai dễ dàng: Khả năng tương thích với các ống kính đa dạng, đầu ra MIPI phổ quát, chế độ dữ liệu RAW / YUV kép và giao thức điều khiển hai kênh.Nâng cấp thiết bị nhiệt của bạn với iTL1208 cho hiệu suất vượt trội trong giám sát, thử nghiệm công nghiệp và kịch bản ứng phó khẩn cấp.

Các đặc điểm chính
  • Thiết kế cực kỳ nhẹ
    • Kích thước nhỏ gọn 22,6 × 22,6 × 34,5mm và trọng lượng 34,5g (bao gồm ống kính 12 mm)
    • Trong số các mức độ hội nhập cao nhất trong lớp của nó
  • Độ nhạy cao, phát hiện chính xác
    • Kích thước pixel cực nhỏ 8μm với độ phân giải 1280 × 1024, cung cấp chi tiết tinh tế và hình ảnh rõ ràng
    • NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy sự khác biệt nhiệt độ tinh tế
  • Phát triển đơn giản, hội nhập nhanh
    • Nhiều tùy chọn ống kính quang có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng
    • Hỗ trợ giao diện đầu ra hình ảnh MIPI CSI
    • Khả năng phát ra dữ liệu hình ảnh RAW và YUV, với điều khiển thông qua cổng hàng loạt/I2C
Thông số kỹ thuật sản phẩm
Mô hình iTL1208
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 1280×1024
Kích thước pixel 8μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 30mK
Xử lý hình ảnh
Tỷ lệ khung hình số 25/30Hz
Thời gian khởi động ≤ 6s
Video số RAW/YUV
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng)
Phần mềm PC
Phần mềm PC Mô-đun điều khiển và màn hình video
Máy điện
Giao diện bên ngoài tiêu chuẩn 34Pin_Connector Interface: BP04SD-34-0065-R0
Giao diện truyền thông TTL-232/I2C
Giao diện video kỹ thuật số MIPI-CSI
Điện áp cung cấp 4.5-5.5V
Tiêu thụ năng lượng điển hình 1W
Máy móc
Kích thước (bao gồm ống kính) Với ống kính 5mm: 22,6mm × 22,6mm × 50mm (thang kính ngoài ống kính Φ37mm)
Với ống kính 10mm: 22,6mm × 22,6mm × 45,3mm (thang kính ngoài ống kính Φ33mm)
Với ống kính 12mm: 22,6mm × 22,6mm × 34,5mm (đường kính ngoài ống kính Φ26,6mm)
Với ống kính 17mm: 22,6mm × 22,6mm × 35,4mm (đường kính ngoài ống kính Φ27mm)
Với ống kính 25mm: 22,6mm × 22,6mm × 44,2mm (trình kính ngoài ống kính Φ33mm)
Với ống kính 35mm: 22,6mm × 22,6mm × 50,9mm (trình kính ngoài ống kính Φ43,2mm)
Trọng lượng (bao gồm ống kính) 85.5±4.5g (với ống kính 5mm)
70.5±3.6g (với ống kính 10mm)
35.7±2g (với ống kính 12mm)
40.7±2.1g (với ống kính 17mm)
71.0±3.6g (với ống kính 25mm)
110±5,5g (với ống kính 35mm)
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) 5.35grms, rung động ngẫu nhiên, 3-axis
Tác động Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần
Chứng nhận RoHS2.0/REACH
Kính quang học Cấu hình cố định Athermal: 5/10/12/17/25/35mm
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt iTL1208 có thể được sử dụng trong lĩnh vực chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động v.v.

Dịch vụ tiêu chuẩn
  • Tài liệu đầy đủ:Hướng dẫn sản phẩm, hướng dẫn cài đặt, và tài liệu tham khảo lựa chọn.
  • Hỗ trợ phát triển và thử nghiệm:Xét nghiệm tích hợp mẫu, đánh giá hiệu suất và xác minh tham số được dễ dàng.
  • Bộ công cụ phát triển nâng cao:SDK, API, thuật toán và các công cụ gỡ lỗi để tích hợp sâu.
  • Hỗ trợ kỹ thuật từ xa:Hỗ trợ 24/7 - phản ứng nhanh và giải quyết kịp thời cho các vấn đề quan trọng.
  • Bảo hành:Các bộ phận gốc và tuân thủ quy trình nghiêm ngặt để khôi phục hiệu suất tối ưu.
Câu hỏi thường gặp
1Làm thế nào để chọn độ phân giải máy dò hồng ngoại thích hợp?

Nó phụ thuộc vào nhu cầu thực tế và ứng dụng của sản phẩm của bạn, và giá cả cũng là một yếu tố cần được xem xét.bạn có thể chọn máy dò hồng ngoại với độ phân giải thấpNếu bạn cần một hình ảnh rất rõ ràng cho một số mục đích đặc biệt, chẳng hạn như giám sát từ xa, bạn có thể chọn một máy dò hồng ngoại độ phân giải cao 1280x1024.

2Làm thế nào để chọn đúng màu giả cho hình ảnh nhiệt?

- Màu xám trắng phù hợp hơn cho mục tiêu với sự khác biệt nhiệt độ nhỏ
- Màu đỏ và màu xanh là phù hợp hơn cho cảnh mà các điểm vấn đề cần được tìm thấy.
- Màu đỏ sắt là bảng màu tiêu chuẩn của ngành công nghiệp điện.
Lưu ý: bất kể bạn chọn bảng màu nào, nhiệt độ nhiệt sẽ không thay đổi chút nào.

3. Làm thế nào để chọn một ống kính camera nhiệt hồng ngoại phù hợp?

- ống kính tiêu chuẩn có thể đáp ứng mục tiêu bình thường với khoảng cách thích hợp
- Đối với ống kính, nó phù hợp với mục tiêu tương đối nhỏ và cần được xem từ xa
- Để nhìn chi tiết hơn về các vật thể ở khoảng cách gần, ống kính góc rộng là tốt hơn.
- Ống kính vĩ mô là để nhìn thấy mục tiêu rất nhỏ ở khoảng cách gần, như mạch chip.
