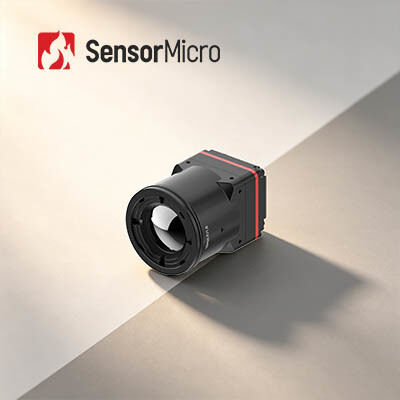

HD 1280x1024 Phân giải mô-đun hình ảnh nhiệt với kích thước pixel 8μm và độ nhạy nhiệt 30mK để phát hiện chính xác
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | SensorMicro |
| Chứng nhận | ISO9001:2015; RoHS; Reach |
| Số mô hình | iTL1208 |
| Số lượng đặt hàng tối thiểu | 1 miếng |
| Giá bán | Có thể thương lượng |
| Điều khoản thanh toán | T/T |
Thông tin chi tiết sản phẩm
| NETD điển hình | 30mK | Tiêu thụ điện năng | 1W |
|---|---|---|---|
| Dải quang phổ | 8 ~ 14μm | Tốc độ khung hình | 25/30Hz |
| Độ phân giải pixel | 8μm | Nghị quyết | 1280x1024 |
| Làm nổi bật | Mô-đun ảnh nhiệt 640x512,Mô-đun ảnh nhiệt công nghiệp 12um,Lõi camera ảnh nhiệt Lwir |
||
Mô tả sản phẩm
Mô-đun ảnh nhiệt HD 1280x1024/8µm cho chữa cháy rừng
Tổng quan sản phẩm
iTL1208 là lõi camera hồng ngoại megapixel 8µm có độ tích hợp cao, được thiết kế đặc biệt cho các ứng dụng di động nhạy cảm với SWaP. Với kích thước nhỏ gọn 22,6×22,6×34,5mm và trọng lượng chỉ 35,7g với ống kính 12mm, nó mang lại hình ảnh nhiệt HD 1280×1024 và độ nhạy nhiệt cao 30mK. Với giao diện MIPI CSI, đầu ra kép RAW/YUV và điều khiển nối tiếp/I2C, mô-đun tích hợp dễ dàng này lý tưởng cho các thiết bị ảnh nhiệt cầm tay, an ninh, công nghiệp, chữa cháy và cứu hộ.
Tính năng chính
Thiết kế siêu nhẹ
- Kích thước nhỏ gọn 22,6×22,6×34,5mm và trọng lượng 34,5g (bao gồm ống kính 12mm)
- Mức độ tích hợp cao nhất trong phân khúc
Độ nhạy cao, phát hiện chính xác
- Kích thước pixel siêu nhỏ 8µm với độ phân giải 1280×1024, mang lại chi tiết tinh xảo và hình ảnh rõ nét
- NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy sự khác biệt nhiệt độ tinh tế
Phát triển đơn giản hóa, tích hợp nhanh chóng
- Nhiều tùy chọn ống kính quang học có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng
- Hỗ trợ giao diện đầu ra hình ảnh MIPI CSI
- Đầu ra dữ liệu hình ảnh RAW và YUV, với điều khiển qua cổng nối tiếp/I2C
Thông số kỹ thuật sản phẩm
| Mẫu mã | iTL1208 |
|---|---|
| Chỉ báo bộ dò hồng ngoại | |
| Vật liệu nhạy cảm | VOx |
| Độ phân giải | 1280×1024 |
| Kích thước điểm ảnh | 8µm |
| Đáp ứng phổ | 8µm ~ 14µm |
| NETD điển hình | ≤30mK |
| Xử lý hình ảnh | |
| Tốc độ khung hình kỹ thuật số | 25/30Hz |
| Thời gian khởi động | ≤6s |
| Video kỹ thuật số | RAW/YUV |
| Thuật toán hình ảnh | NUC/3DNR/DNS/DRC/EE |
| Hiển thị hình ảnh | 10 loại (Trắng nóng/Lava/Đỏ sắt/Sắt nóng/Y tế/Bắc Cực/Cầu vồng 1/Cầu vồng 2/Sắc thái/Đen nóng) |
| Phần mềm PC | |
| Phần mềm PC | Điều khiển mô-đun & Hiển thị video |
| Điện | |
| Giao diện ngoài tiêu chuẩn | Giao diện đầu nối 34 chân: BP04SD-34-0065-R0 |
| Giao diện truyền thông | TTL-232/I2C |
| Giao diện video kỹ thuật số | MIPI-CSI |
| Điện áp cung cấp | 4.5-5.5V |
| Công suất tiêu thụ điển hình | 1W |
| Cơ khí | |
| Kích thước (bao gồm ống kính) | Với ống kính 5mm: 22,6mm×22,6mm×50mm (đường kính ngoài ống kính Φ37mm) Với ống kính 10mm: 22,6mm×22,6mm×45,3mm (đường kính ngoài ống kính Φ33mm) Với ống kính 12mm: 22,6mm×22,6mm×34,5mm (đường kính ngoài ống kính Φ26,6mm) Với ống kính 17mm: 22,6mm×22,6mm×35,4mm (đường kính ngoài ống kính Φ27mm) Với ống kính 25mm: 22,6mm×22,6mm×44,2mm (đường kính ngoài ống kính Φ33mm) Với ống kính 35mm: 22,6mm×22,6mm×50,9mm (đường kính ngoài ống kính Φ43,2mm) |
| Trọng lượng (bao gồm ống kính) | 85,5±4,5g (Với ống kính 5mm) 70,5±3,6g (Với ống kính 10mm) 35,7±2g (Với ống kính 12mm) 40,7±2,1g (Với ống kính 17mm) 71,0±3,6g (Với ống kính 25mm) 110±5,5g (Với ống kính 35mm) |
| Khả năng thích ứng môi trường | |
| Nhiệt độ hoạt động | -40℃~+70℃ |
| Nhiệt độ lưu trữ | -45℃~+85℃ |
| Độ ẩm | 5%~95%, không ngưng tụ |
| Rung động | 5,35grms, Rung động ngẫu nhiên, 3 trục |
| Va đập | Sóng hình sin nửa, 40g/11ms, Hướng va đập trục X, 3 lần |
| Chứng nhận | ROHS2.0/REACH |
| Ống kính quang học | Tiêu cự cố định không nhiệt: 5/10/12/17/25/35mm |
Ứng dụng công nghiệp
Mô-đun ảnh nhiệt iTL1208 có thể được sử dụng trong các lĩnh vực Chữa cháy rừng, Bảo trì điện, Kiểm tra quang điện, Giám sát an ninh, Thiết bị đeo, Thiết bị di động và hơn thế nữa.
Dịch vụ tùy chỉnh
- Tùy chỉnh sản phẩm:Điều chỉnh cấu hình và thuật toán để đáp ứng yêu cầu đặc thù của ngành
- Hỗ trợ kỹ thuật & Đào tạo tại chỗ:Cung cấp cho khách hàng cốt lõi đào tạo thiết lập hệ thống và vận hành thực tế
- Đổi mới chung cho Sản phẩm & Thị trường mới:Hợp tác với khách hàng để cùng phát triển các giải pháp ứng dụng hồng ngoại sáng tạo
Câu hỏi thường gặp
Nhiệt ảnh là gì?
Nhiệt ảnh là một phương pháp chẩn đoán không xâm lấn mới và hiệu quả dựa trên việc phát hiện nhiệt độ bề mặt vật thể. Bức xạ hồng ngoại (IR) phát ra từ một vật thể được ghi lại và hiển thị dưới dạng bản đồ phân bố nhiệt độ.
Nhiệt ảnh có thể được sử dụng để làm gì?
Ảnh nhiệt hồng ngoại có thể được sử dụng để kiểm tra nhà cửa, xác định các khuyết tật cấu trúc, lỗi điện, lỗi cơ khí, thay đổi sinh lý ở người & động vật, và nhiều hơn nữa.
Ưu điểm của nhiệt ảnh là gì?
Đối với kiểm tra không phá hủy:
- Dễ kiểm tra và phản hồi nhanh chóng mà không gây hư hại
- Tiết kiệm chi phí, tăng hiệu quả công việc, giảm nhân lực và khấu hao thiết bị
- Rất hiệu quả trong việc phát hiện các vấn đề tiềm ẩn trong cơ thể người
- An toàn 100% không có bức xạ và đau đớn
- Công cụ lý tưởng để sàng lọc sức khỏe sớm
