Mô-đun hình ảnh nhiệt Drone 640x512 12μM với máy đo nhiệt công nghiệp
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,7W |
---|---|---|---|
Dải quang phổ | 8 ~ 14μm | Pixel Pitch | 12μm |
NETD điển hình | ≤40mK | Tỷ lệ khung hình | 30Hz |
Điểm nổi bật | Mô-đun hình ảnh nhiệt Drone 640x512,Mô-đun hình ảnh nhiệt công nghiệp 12uM,Lõi máy ảnh Lwir Thermography |

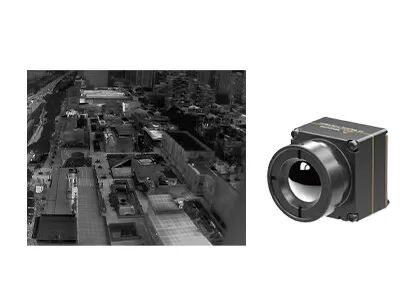

Mô-đun hình ảnh nhiệt 640x512 12μm cho máy bay không người lái với máy đo nhiệt công nghiệp
Lõi camera hồng ngoại iTL612R tích hợp đầu dò nhiệt hồng ngoại 640x512 / 12μm gói mức wafer (WLP).Nó là một mô-đun hình ảnh nhiệt bức xạ LWIR không được làm mát dành cho máy bay không người lái có dải quang phổ từ 8 đến 14μm.
Mô-đun camera nhiệt iTL612 có tính năng trình chiếu hình ảnh sắc nét và rõ ràng, kích thước nhỏ gọn và chi phí thấp.Được định hướng cho SWaP được tối ưu hóa hoàn toàn, mô-đun nhiệt không được làm mát iTL612R cung cấp giải pháp đáng tin cậy để tích hợp hệ thống hồng ngoại với không gian hạn chế.Cấu trúc nhỏ gọn của nó đã đạt đến cấp độ cao nhất của cùng một mô-đun thông số kỹ thuật.Nó cũng có chức năng đo nhiệt độ tùy chọn với phạm vi đo từ -20 ℃ ~ 550 ℃ để đo nhiệt độ công nghiệp.
Mô-đun nhiệt iTL612 được phát triển đặc biệt cho lĩnh vực Bảo trì dự báo, Kiểm tra quang điện, Bảo vệ môi trường, Nghiên cứu khoa học, Chụp ảnh từ trên không, Cảnh sát điều tra, Cứu trợ & Cứu hộ, Phòng chống cháy rừng, An toàn đô thị, v.v.
Thiết kế nhỏ gọn và nhẹ
• Kích thước: 21mm × 22,3mm × 27,3mm (với ống kính 9,1mm)
• Trọng lượng: 20,8g ± 1,5g (với ống kính 9,1mm)
• Tiêu thụ điện năng thấp, chỉ 0,7W
Hình ảnh rõ ràng & Đo bức xạ chính xác
• Thuật toán xử lý hình ảnh hoàn toàn mới: NUC / 3DNR / DNS / DRC / EE
• Hỗ trợ Windows / Linux / ARM SDK
• Hỗ trợ đo nhiệt độ khu vực, điểm và đẳng nhiệt
Nhiều giao diện khác nhau để tích hợp dễ dàng
• Giao diện DVP / LVDS / USB2.0, đầu ra dữ liệu hình ảnh RAW / YUV, điều khiển cổng nối tiếp
Người mẫu | iTL612 / R |
Hiệu suất máy dò hồng ngoại | |
Vật liệu nhạy cảm | Vanadi oxit |
Nghị quyết | 640 × 512 |
Kích thước pixel | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD điển hình | ≤40mk |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 30Hz |
Thời gian khởi động | 5 giây |
Video kĩ thuật số | RAW / YUV / BT656 |
Thuật toán hình ảnh | Hiệu chỉnh không đồng nhất (NUC) Giảm nhiễu 3D (3DNR) Khử nhiễu (DNS) Nén dải động (DRC) Tăng cường cạnh (EE) |
Hiển thị hình ảnh | Màu đen nóng / trắng nóng / màu giả |
Phần mềm PC | |
Phần mềm ICC | Điều khiển mô-đun & hiển thị video |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 30Pin_HRS: DF40C-30DP-0,4V (51), (HRS, Nam) |
Bảng mở rộng USB | Loại-C |
Phương thức giao tiếp | RS232-TTL / USB2.0 |
Giao diện video kỹ thuật số | CMOS8 / USB2.0 |
Cung cấp hiệu điện thế | 3,3V ± 0,1V VDC |
Mức tiêu thụ điện năng điển hình | 0,7W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10 ° C ~ + 50 ° C |
Phạm vi đo nhiệt độ | -20 ° C ~ + 150 ° C, 0 ° C ~ 550 ° C;Hỗ trợ tùy chỉnh và mở rộng |
Độ chính xác của phép đo nhiệt độ | Lớn hơn ± 3 ° C hoặc ± 3% (@ 23 ℃ ± 3 ℃) |
Đo nhiệt độ khu vực | Hỗ trợ giá trị tối đa, tối thiểu và trung bình của nhiệt độ khu vực đầu ra |
SDK | Hỗ trợ Windows / Linux / ARM;Đạt được phân tích và chuyển đổi luồng video từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 21 × 22,3 × 27,3 (Với ống kính 9.1mm) |
Trọng lượng | 20,8g ± 1,5g (Với ống kính 9,1mm) |
Khả năng thích ứng với môi trường | |
Nhiệt độ hoạt động | -40 ° C ~ + 70 ° C |
Nhiệt độ bảo quản | -45 ° C ~ + 85 ° C |
Độ ẩm | 5% ~ 95%, không ngưng tụ |
Rung động | 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng |
Chứng chỉ | ROHS2.0 / ĐẠT |
Quang học | |
Ống kính tùy chọn | Tiêu cự cố định Athermal: 9.1mm |
Mô-đun ảnh nhiệt iTL612 / R có thể được tích hợp vào tải trọng UAV và thiết bị đeo được để được sử dụng rộng rãi trong các lĩnh vựcBảo trì dự báo, Kiểm tra quang điện, Bảo vệ môi trường, Nghiên cứu khoa học, Chụp ảnh từ trên không, Cảnh sát điều tra, Cứu trợ & Cứu hộ, Phòng chống cháy rừng, An toàn đô thị, v.v..
1.Nhiệt kế hồng ngoại là gì?
Thermography là một công nghệ mới và hiệu quả của phương pháp chẩn đoán không xâm lấn dựa trên phát hiện nhiệt độ bề mặt vật thể.Bức xạ hồng ngoại (IR) phát ra từ một vật thể được ghi lại và hiển thị dưới dạng bản đồ phân bố nhiệt độ.
2. Máy đo nhiệt độ hồng ngoại có thể được sử dụng để làm gì?
Hình ảnh nhiệt hồng ngoại có thể được sử dụng để thực hiện kiểm tra nhà, xác định các lỗi cấu trúc, lỗi điện, lỗi cơ học, thay đổi sinh lý ở người và động vật, v.v.
3. ưu điểm của nhiệt kế hồng ngoại là gì?
Đối với thử nghiệm không phá hủy, việc kiểm tra đơn giản, đáp ứng nhanh chóng mà không có hư hỏng, giúp tiết kiệm chi phí, tăng hiệu quả công việc, giảm hao mòn nhân lực và thiết bị.
Đối với máy đo nhiệt độ y tế, rất hiệu quả để tìm ra các vấn đề tiềm ẩn trong cơ thể con người, an toàn 100% không gây bức xạ và đau đớn, là một công cụ lý tưởng để tầm soát sức khỏe sớm.
