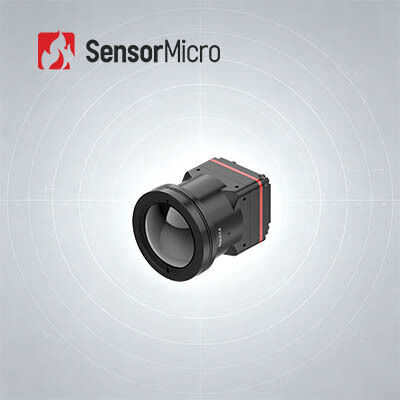

Mô-đun hình ảnh nhiệt không được làm mát với độ phân giải 1280x1024 Độ phân giải pixel 8μm và dải quang phổ 8 ~ 14μm
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | SensorMicro |
| Chứng nhận | ISO9001:2015; RoHS; Reach |
| Số mô hình | iTL1208 |
| Số lượng đặt hàng tối thiểu | 1 miếng |
| Giá bán | Có thể thương lượng |
| Điều khoản thanh toán | T/T |
Thông tin chi tiết sản phẩm
| Nghị quyết | 1280x1024 | Độ phân giải pixel | 8μm |
|---|---|---|---|
| Tốc độ khung hình | 25/30Hz | Dải quang phổ | 8 ~ 14μm |
| Tiêu thụ điện năng | 1W | NETD điển hình | 30mK |
| Làm nổi bật | Mô-đun hình ảnh nhiệt không được làm mát bằng bức xạ,Mô-đun hình ảnh nhiệt không được làm mát bằng máy bay không người lái,Lõi máy ảnh nhiệt 14um |
||
Mô tả sản phẩm
Mô-đun hình ảnh nhiệt không làm mát 1280x1024/8μm Phạm vi quang phổ 8~14μm
Được chế tạo cho các hệ thống phát hiện quang điện thu nhỏ thế hệ tiếp theo, lõi máy ảnh hồng ngoại megapixel iTL1208 đạt được hiệu suất hợp tác SWaP đột phá.Với chip phát hiện hồng ngoại định dạng lớn cao cấp 8μm, mô-đun được đóng gói tinh tế này đạt được hình ảnh nhiệt độ độ trung thực cao 1280 * 1024 trong một vỏ tối giản 22,6 * 22,6 * 34,5mm và tải trọng cực nhẹ 35,7g.Với một xếp hạng NETD cực thấp 30mK và tự phát triển các thuật toán tối ưu hóa hình ảnh thông minh, nó khôi phục lại các chi tiết nhiệt toàn phổ với độ chính xác đặc biệt ngay cả trong môi trường tương phản thấp phức tạp.Tối ưu hóa cho các đầu cuối quang điện chính xác di động và tải trọng nền tảng di động không người lái, iTL1208 hỗ trợ cấu hình quang tùy chỉnh và tương tác giao thức bus công nghiệp tiêu chuẩn, tăng cường bảo mật cao cấp,Hệ thống phản ứng khẩn cấp công nghiệp thông minh và an toàn công cộng với khả năng nhìn hồng ngoại trung tâm đáng tin cậy.
Các đặc điểm chính
- Thiết kế cực kỳ nhẹ- Kích thước nhỏ gọn 22,6 * 22,6 * 34,5mm và trọng lượng 34,5g (bao gồm ống kính 12mm); trong số các mức độ tích hợp cao nhất trong lớp của nó
- Độ nhạy cao, phát hiện chính xác- 8μm kích thước pixel cực nhỏ với độ phân giải 1280 * 1024, cung cấp chi tiết tinh tế và hình ảnh rõ ràng; NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy các khác biệt nhiệt độ tinh tế
- Phát triển đơn giản, hội nhập nhanh- Nhiều tùy chọn ống kính quang có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng; hỗ trợ giao diện đầu ra hình ảnh MIPI CSI; đầu ra dữ liệu hình ảnh RAW và YUV, với điều khiển thông qua cổng hàng loạt / I2C
Thông số kỹ thuật sản phẩm
| Mô hình | iTL1208 |
|---|---|
| Chỉ số của máy dò IR |
Vật liệu nhạy cảm:VOx Nghị quyết:1280*1024 Kích thước pixel:8μm Phản ứng quang phổ:8μm ~ 14μm NETD điển hình:≤ 30mK |
| Xử lý hình ảnh |
Tỷ lệ khung hình số:25/30Hz Thời gian khởi động:≤ 6s Video số:RAW/YUV Thuật toán hình ảnh:NUC/3DNR/DNS/DRC/EE Hiển thị hình ảnh:10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng) |
| Phần mềm PC | Mô-đun điều khiển và màn hình video |
| Máy điện |
Giao diện bên ngoài tiêu chuẩn:34Pin_Connector Interface: BP04SD-34-0065-R0 Giao diện giao tiếp:TTL-232/I2C Giao diện video số:MIPI-CSI Điện áp cung cấp:4.5-5.5V Tiêu thụ điện thông thường:1W |
| Máy móc |
Kích thước (bao gồm ống kính): • Với ống kính 5mm: 22,6mm*22,6mm*50mm (đường kính ngoài ống kính Φ37mm) • Với ống kính 10mm: 22,6mm*22,6mm*45,3mm (thánh kính ngoài ống kính Φ33mm) • Với ống kính 12mm: 22,6mm*22,6mm*34,5mm (trường kính ngoài ống kính Φ26,6mm) • Với ống kính 17mm: 22,6mm*22,6mm*35,4mm (thang kính ngoài ống kính Φ27mm) • Với ống kính 25mm: 22,6mm*22,6mm*44,2mm (trường kính ngoài ống kính Φ33mm) • Với ống kính 35mm: 22,6mm*22,6mm*50,9mm (thang kính ngoài ống kính Φ43,2mm) Trọng lượng (bao gồm ống kính): • 85,5±4,5g (với ống kính 5mm) • 70,5 ± 3,6g (với ống kính 10mm) • 35,7 ± 2g (với ống kính 12mm) • 40,7 ± 2,1g (với ống kính 17mm) • 71,0±3,6g (với ống kính 25mm) • 110±5.5g (với ống kính 35mm) |
| Khả năng thích nghi với môi trường |
Nhiệt độ hoạt động:-40°C~+70°C Nhiệt độ lưu trữ:-45°C~+85°C Độ ẩm:5% ~ 95%, không ngưng tụ Động lực:5.35grms, rung động ngẫu nhiên, 3-axis Tác động:Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần Chứng nhận:RoHS2.0/REACH Kính quang học:Cấu hình cố định Athermal: 5/10/12/17/25/35mm |
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt iTL1208 có thể được sử dụng trong lĩnh vực chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động v.v.
Lợi ích của sản phẩm
Loại sản phẩm phong phú- Nhiều độ phân giải mảng, kích thước pixel, băng sóng và sự kết hợp các tùy chọn ống kính cung cấp sự linh hoạt hơn cho các ứng dụng đa dạng.
Hiệu suất xuất sắc- Hình ảnh rõ ràng, kích thước nhỏ gọn, tiêu thụ năng lượng thấp, độ nhạy cao và độ tin cậy cao - được thiết kế để hoạt động trong một loạt các thách thức môi trường.
Kết hợp dễ dàng- Nhiều tùy chọn giao diện làm cho việc tích hợp đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.
Câu hỏi thường gặp
Trong các ngành công nghiệp nào các máy dò hồng ngoại phẳng tiêu cự được sử dụng?
Máy phát hiện mặt phẳng tiêu cự hồng ngoại là thành phần cốt lõi của hệ thống hình ảnh nhiệt, và là chìa khóa để phát hiện, xác định và phân tích thông tin hồng ngoại của các vật thể.Nó có nhiều ứng dụng trong giao thông, kiểm tra, giám sát an ninh, khí tượng học, y học và các ngành công nghiệp khác.
Các đặc điểm của máy dò phẳng tiêu cự hồng ngoại làm mát và không làm mát là gì?
Máy phát hiện phẳng tiêu cự hồng ngoại có thể được chia thành máy phát hiện phẳng tiêu cự hồng ngoại làm mát và máy phát hiện phẳng tiêu cự hồng ngoại không làm mát.Máy dò hồng ngoại làm mát hoạt động ở môi trường chân không nhiệt độ thấp với độ nhạy cao và có thể phân biệt sự khác biệt nhiệt độ tinh tế hơn, trong khi máy dò phẳng tiêu cự hồng ngoại không làm mát không cần môi trường lạnh và có thể hoạt động ở nhiệt độ phòng.
