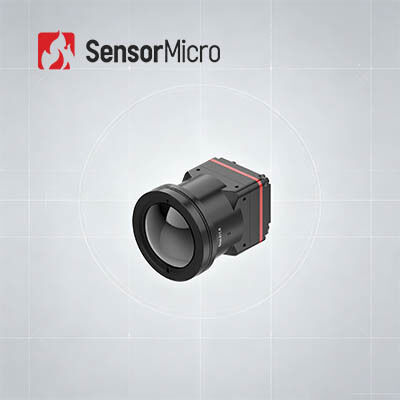

Mô-đun máy ảnh nhiệt không làm mát với độ phân giải 1280x1024 8μm Pixel Pitch và 30mK NETD ApexCore Infrared Detector

  • Uncooled Thermal Camera Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD ApexCore Infrared Detector
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL1208
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024 Dải quang phổ 8 ~ 14μm
Tiêu thụ điện năng 1W NETD điển hình 30mK
Tốc độ khung hình 25/30Hz Độ phân giải pixel 8μm
Làm nổi bật

Mô-đun máy ảnh nhiệt Drone 12um

,

Mô-đun máy ảnh nhiệt UAV nhẹ

,

Lõi máy ảnh nhiệt không được làm lạnh UAV
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun camera nhiệt không làm mát 1280x1024/8μm ApexCore Infrared Detector
Tổng quan sản phẩm
Gặp gỡ iTL1208 - lõi máy ảnh hồng ngoại megapixel siêu di động của bạn được xây dựng cho các hệ thống di động bị hạn chế bởi SWaP. Chỉ với 22,6 × 22,6 × 34,5 mm và 35,7 g (bao gồm ống kính 12 mm),mô-đun độ phân giải cao 8μm này cân bằng thu nhỏ tối đa và độ nhạy nhiệt hàng đầu với NETD xuống còn 30mKCung cấp hình ảnh nhiệt 1280 × 1024 HD sắc nét, nó có lựa chọn ống kính linh hoạt, đầu ra CSI MIPI tiêu chuẩn, truyền dữ liệu RAW / YUV và điều khiển cổng I2C / serial đơn giản.Hoàn hảo cho các thiết bị cầm tay, nền tảng di động, giám sát an ninh, kiểm tra công nghiệp và các nhiệm vụ cứu hộ. đơn giản hóa việc phát triển sản phẩm hồng ngoại của bạn với lõi camera nhiệt sẵn sàng tích hợp của chúng tôi.
Các đặc điểm chính
  • Thiết kế cực kỳ nhẹ- Kích thước nhỏ gọn 22,6 × 22,6 × 34,5mm và trọng lượng 34,5g (bao gồm ống kính 12mm) với một trong những mức độ tích hợp cao nhất trong lớp của nó
  • Độ nhạy cao, phát hiện chính xác- Kích thước pixel cực nhỏ 8μm với độ phân giải 1280 × 1024, cung cấp chi tiết mịn và hình ảnh rõ ràng với NETD điển hình ≤ 30mK để phát hiện đáng tin cậy sự khác biệt nhiệt độ tinh tế
  • Phát triển đơn giản, hội nhập nhanh- Nhiều tùy chọn ống kính quang học, giao diện đầu ra hình ảnh MIPI CSI, đầu ra dữ liệu hình ảnh RAW và YUV với điều khiển thông qua cổng hàng loạt / I2C
Thông số kỹ thuật sản phẩm
Mô hình iTL1208
Vật liệu nhạy cảm VOx
Nghị quyết 1280×1024
Kích thước pixel 8μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 30mK
Tỷ lệ khung hình số 25/30Hz
Thời gian khởi động ≤ 6s
Video số RAW/YUV
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng)
Phần mềm PC Mô-đun điều khiển và màn hình video
Giao diện bên ngoài tiêu chuẩn 34Pin_Connector Interface: BP04SD-34-0065-R0
Giao diện truyền thông TTL-232/I2C
Giao diện video kỹ thuật số MIPI-CSI
Điện áp cung cấp 4.5-5.5V
Tiêu thụ năng lượng điển hình 1W
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) 5.35grms, rung động ngẫu nhiên, 3-axis
Tác động Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần
Chứng nhận RoHS2.0/REACH
Kính quang học Cấu hình cố định Athermal: 5/10/12/17/25/35mm
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt iTL1208 có thể được sử dụng trong các lĩnh vực chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động và nhiều hơn nữa.
Dịch vụ của chúng tôi
  • Tùy chỉnh sản phẩm:Điều chỉnh cấu hình và điều chỉnh thuật toán để đáp ứng các yêu cầu cụ thể của ngành
  • Hỗ trợ và đào tạo kỹ thuật tại chỗ:Cung cấp cho khách hàng cốt lõi thiết lập hệ thống thực tế và đào tạo hoạt động
  • Sáng tạo chung cho các sản phẩm và thị trường mới:Hợp tác với khách hàng để cùng phát triển các giải pháp ứng dụng hồng ngoại sáng tạo
Câu hỏi thường gặp
Hình ảnh nhiệt hồng ngoại là gì?
Trong tự nhiên, tất cả các vật thể có nhiệt độ cao hơn không tuyệt đối (-273 ° C) có thể phát xạ tia hồng ngoại.Bằng cách sử dụng máy dò camera hồng ngoại để đo sự khác biệt nhiệt độ bức xạ hồng ngoại giữa chính mục tiêu và nền, bạn có thể nhận được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.
Máy phát hiện hồng ngoại hoạt động như thế nào?
Bức xạ hồng ngoại phát ra từ mục tiêu đi vào phạm vi cảm biến của máy dò nhiệt,sau đó máy dò hồng ngoại chuyển đổi tín hiệu bức xạ cường độ khác nhau thành tín hiệu điện tương ứng, và sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể quan sát được bằng mắt thường.
Lợi thế của các máy dò hồng ngoại làm mát là gì?
Máy phát hiện phẳng tiêu cự hồng ngoại làm mát hoạt động ở nhiệt độ thấp được cung cấp bởi máy phát hiện dewar cooler (ddc).Nó có độ nhạy cao và có thể phân biệt sự khác biệt nhiệt độ tinh tế hơn so với máy dò hồng ngoại không làm mátNó có thể phát hiện, xác định và nhận ra các vật thể ở một khoảng cách rất xa, hơn 10 km.Cấu trúc của máy dò làm mát là rất phức tạp, dẫn đến một chi phí tương đối cao hơn máy dò không làm mát.
