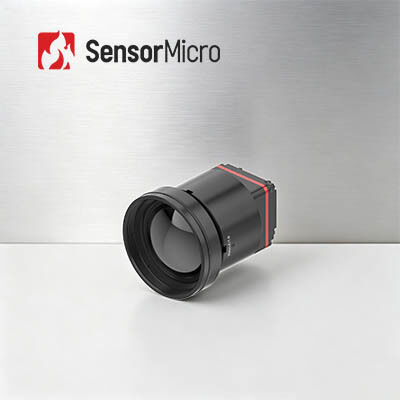

SWaP-C LWIR 1280x1024 Phân giải Mô-đun máy ảnh nhiệt với 8μm Pixel Pitch và ≤30mK NETD cho thiết bị di động

  • SWaP-C LWIR 1280x1024 Resolution Thermal Camera Module with 8μm Pixel Pitch and ≤30mK NETD for Portable Devices
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL1208
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024 Tiêu thụ điện năng 1W
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 8μm
NETD điển hình 30mK Tốc độ khung hình 25/30Hz
Làm nổi bật

Mô-đun máy ảnh nhiệt SWaP-C LWIR

,

Mô-đun máy ảnh nhiệt LWIR Drone

,

Lõi máy ảnh nhiệt Drone 12uM
Để lại lời nhắn
Mô tả sản phẩm
SWaP-C LWIR 1280x1024/8μm Thermal Camera Module cho các thiết bị di động
Tổng quan sản phẩm

Mô-đun hình ảnh nhiệt iTL1208 là một lõi máy ảnh hồng ngoại megapixel không làm mát thế hệ tiếp theo được thiết kế cho việc triển khai hệ thống di động SWAP thấp,kết hợp phần cứng thu nhỏ với khả năng phát hiện nhiệt chính xác cao.

Mô-đun máy ảnh hồng ngoại này cung cấp hiệu suất hình ảnh cao cấp với pitch pixel nhỏ 8μm, độ phân giải 1280 × 1024 megapixel và ≤30mK NETD điển hình cho phát hiện nhiệt cực nhạy.

Lý tưởng cho chữa cháy, chẩn đoán công nghiệp, giám sát ngoài trời, và thiết bị nhiệt di động.

Các đặc điểm chính
  • Thiết kế cực kỳ nhẹ- Kích thước nhỏ gọn 22,6 × 22,6 × 34,5mm và trọng lượng 35,7g (bao gồm ống kính 12mm) với một trong những mức độ tích hợp cao nhất trong lớp của nó
  • Độ nhạy cao, phát hiện chính xác- Kích thước pixel cực nhỏ 8μm với độ phân giải 1280 × 1024 cung cấp chi tiết tinh tế và hình ảnh rõ ràng, với NETD điển hình ≤ 30mK để phát hiện đáng tin cậy sự khác biệt nhiệt độ tinh tế
  • Phát triển đơn giản, hội nhập nhanh- Nhiều tùy chọn ống kính quang học, hỗ trợ giao diện đầu ra hình ảnh MIPI CSI, đầu ra dữ liệu hình ảnh RAW và YUV với điều khiển thông qua cổng hàng loạt / I2C
Thông số kỹ thuật sản phẩm
Mô hình iTL1208
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 1280×1024
Kích thước pixel 8μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình ≤ 30mK
Xử lý hình ảnh
Tỷ lệ khung hình số 25/30Hz
Thời gian khởi động ≤ 6s
Video số RAW/YUV
Thuật toán hình ảnh NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Vàng 1 / Vàng 2 / Màu sắc / Đen nóng)
Phần mềm PC Mô-đun điều khiển và màn hình video
Máy điện
Giao diện bên ngoài tiêu chuẩn 34Pin_Connector Interface: BP04SD-34-0065-R0
Giao diện truyền thông TTL-232/I2C
Giao diện video kỹ thuật số MIPI-CSI
Điện áp cung cấp 4.5-5.5V
Tiêu thụ năng lượng điển hình 1W
Máy móc
Kích thước (bao gồm ống kính) Với ống kính 5mm: 22,6mm × 22,6mm × 50mm (thang kính ngoài ống kính Φ37mm)
Với ống kính 10mm: 22,6mm × 22,6mm × 45,3mm (thang kính ngoài ống kính Φ33mm)
Với ống kính 12mm: 22,6mm × 22,6mm × 34,5mm (trình kính ngoài ống kính Φ26,6mm)
Với ống kính 17mm: 22,6mm × 22,6mm × 35,4mm (đường kính ngoài ống kính Φ27mm)
Với ống kính 25mm: 22,6mm × 22,6mm × 44,2mm (trình kính ngoài ống kính Φ33mm)
Với ống kính 35mm: 22,6mm × 22,6mm × 50,9mm (trình kính ngoài ống kính Φ43,2mm)
Trọng lượng (bao gồm ống kính) 85.5±4.5g (với ống kính 5mm)
70.5±3.6g (với ống kính 10mm)
35.7±2g (với ống kính 12mm)
40.7±2.1g (với ống kính 17mm)
71.0±3.6g (với ống kính 25mm)
110±5.5g (với ống kính 35mm)
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Vibration (sự rung động) 5.35grms, rung động ngẫu nhiên, 3-axis
Tác động Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần
Chứng nhận RoHS2.0/REACH
Kính quang học Cấu hình cố định Athermal: 5/10/12/17/25/35mm
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt iTL1208 có thể được sử dụng rộng rãi trong chữa cháy rừng, bảo trì điện, kiểm tra quang điện, giám sát an ninh, thiết bị đeo, thiết bị di động và nhiều hơn nữa.

Đội của chúng tôi
  • Chuyên môn kỹ thuật sâu sắc- Nhiều năm kinh nghiệm trong nghiên cứu, phát triển và ứng dụng công nghệ cảm biến hồng ngoại với khả năng mạnh mẽ trong thiết kế chip, chế tạo wafer, đóng gói và thử nghiệm,và tích hợp hệ thống
  • Tập trung vào đổi mới và thực hiện thực tế- Cam kết thúc đẩy đột phá công nghệ trong hình ảnh nhiệt, liên tục đẩy ranh giới trong NETD, SWaP và nhiệt độ hoạt động
  • Cổ phiếu sản phẩm đa dạng- Một loạt các thành phần phát hiện hồng ngoại bao gồm cả các giải pháp làm mát và không làm mát cho các ngành công nghiệp khác nhau
  • Xác minh độ tin cậy nghiêm ngặt- Hệ thống quản lý chất lượng mạnh mẽ với nhiều thủ tục kiểm tra trong suốt quá trình sản xuất để đảm bảo sự ổn định và đáng tin cậy lâu dài
  • Hỗ trợ kỹ thuật chuyên nghiệp- Đội ngũ kỹ thuật làm việc chặt chẽ với nhóm R & D và sản phẩm của khách hàng để tăng tốc tích hợp hệ thống và cải thiện hiệu quả
Câu hỏi thường gặp
Máy dò hồng ngoại / cảm biến hình ảnh nhiệt là gì?

Sóng hồng ngoại không thể nhìn thấy bằng mắt người.Máy dò hồng ngoại / cảm biến hình ảnh nhiệt là một thiết bị quang điện phản ứng với bức xạ hồng ngoại và năng lượng nhiệt và chuyển đổi nó thành tín hiệu điện, sau đó phát ra hình ảnh nhiệt có thể nhìn thấy.

WLP là gì?

WLP đề cập đến gói cấp wafer. Nó là quá trình hoàn thành gói chân không cao trực tiếp trên toàn bộ wafer MEMS, sau đó ghi và cắt để tạo ra một cảm biến hồng ngoại duy nhất.Cùng với gói kim loại và gói gốm, chúng là 3 định dạng gói chính của các máy dò hồng ngoại không làm mát.

Lợi thế của WLP là gì?

Các máy dò IR WLP được thiết kế đặc biệt để đáp ứng các yêu cầu thu nhỏ và chi phí thấp trong việc áp dụng công nghệ hồng ngoại cho thị trường điện tử tiêu dùng.có khả năng sản xuất khối lượng, hiện đang cung cấp một loạt các giải pháp module hồng ngoại WLP để thúc đẩy nhiều ứng dụng mới hơn ở các thị trường mới nổi.
