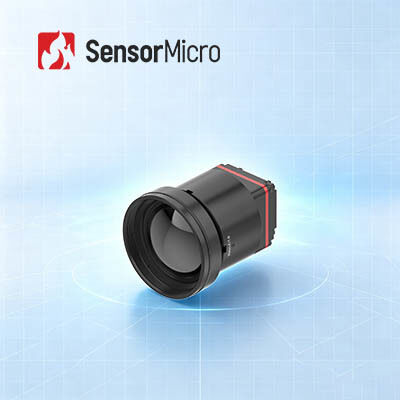

Mô-đun hình ảnh nhiệt LWIR không làm mát với độ phân giải 1280x1024 8μm Pixel Pitch và 30mK NETD cho kiểm tra quang điện

  • Uncooled LWIR Thermal Imaging Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD for Photovoltaic Inspection
  • Uncooled LWIR Thermal Imaging Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD for Photovoltaic Inspection
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iTL1208
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024 Tiêu thụ điện năng 1W
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 8μm
NETD điển hình 30mK Tốc độ khung hình 25/30Hz
Làm nổi bật

Mô-đun hình ảnh nhiệt LWIR không được làm mát

,

Mô-đun hình ảnh nhiệt của Payloads

,

Lõi máy ảnh nhiệt không được làm mát 640x512
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun hình ảnh nhiệt LWIR không làm mát 1280x1024/8µm cho kiểm tra quang điện
Tổng quan sản phẩm
Tìm kiếm lõi camera nhiệt megapixel mạnh mẽ cho thiết bị của bạn? Hãy khám phá lõi camera nhiệt iTL1208. Chúng tôi đã nén hiệu suất nhiệt độ phân giải cao 1280*1024 8µm vào một mô-đun nhỏ gọn 22,6*22,6*34,5mm chỉ nặng 35,7 gram với ống kính 12mm. Với NETD siêu thấp 30mK, mô-đun camera hồng ngoại này có thể phát hiện những khác biệt nhiệt độ nhỏ nhất mà mắt thường không thể nhìn thấy. Cắm và tích hợp dễ dàng qua MIPI CSI, với cả đầu ra RAW và YUV cùng điều khiển cổng nối tiếp/I2C đơn giản. Cho dù bạn chế tạo camera chữa cháy, công cụ kiểm tra cầm tay hay thiết bị giám sát di động, mô-đun hình ảnh nhiệt iTL1208 là giải pháp tầm nhìn nhiệt nhẹ nhàng hoàn hảo của bạn.
Tính năng chính
  • Thiết kế siêu nhẹ
    Kích thước nhỏ gọn 22,6*22,6*34,5mm và trọng lượng 35,7g (bao gồm ống kính 12mm)
    Trong số các mức độ tích hợp cao nhất trong phân khúc
  • Độ nhạy cao, Phát hiện chính xác
    Kích thước điểm ảnh siêu nhỏ 8µm với độ phân giải 1280*1024, mang lại chi tiết sắc nét và hình ảnh rõ ràng
    NETD điển hình ≤ 30mK, cho phép phát hiện đáng tin cậy các khác biệt nhiệt độ tinh tế
  • Phát triển đơn giản hóa, Tích hợp nhanh chóng
    Nhiều tùy chọn ống kính quang học có sẵn để đáp ứng các yêu cầu ứng dụng đa dạng
    Hỗ trợ giao diện đầu ra hình ảnh MIPI CSI
    Đầu ra dữ liệu hình ảnh RAW và YUV, với điều khiển qua cổng nối tiếp/I2C
Thông số kỹ thuật sản phẩm
Mô hình iTL1208
Chỉ báo bộ dò hồng ngoại Vật liệu nhạy: VOx
Độ phân giải: 1280*1024
Kích thước điểm ảnh: 8µm
Đáp ứng phổ: 8µm ~ 14µm
NETD điển hình: ≤30mK
Xử lý hình ảnh Tốc độ khung hình kỹ thuật số: 25/30Hz
Thời gian khởi động: ≤6s
Video kỹ thuật số: RAW/YUV
Thuật toán hình ảnh: NUC/3DNR/DNS/DRC/EE
Hiển thị hình ảnh: 10 loại (Trắng nóng/Lava/Đỏ sắt/Sắt nóng/Y tế/Bắc Cực/Cầu vồng 1/Cầu vồng 2/Tông màu/Đen nóng)
Phần mềm PC Phần mềm PC: Điều khiển mô-đun & Hiển thị video
Điện Giao diện ngoài tiêu chuẩn: Giao diện đầu nối 34 chân: BP04SD-34-0065-R0
Giao diện truyền thông: TTL-232/I2C
Giao diện video kỹ thuật số: MIPI-CSI
Điện áp cung cấp: 4.5-5.5V
Mức tiêu thụ điện năng điển hình: 1W
Cơ khí Kích thước (bao gồm ống kính):
Với ống kính 5mm: 22,6mm*22,6mm*50mm (đường kính ngoài ống kính φ37mm)
Với ống kính 10mm: 22,6mm*22,6mm*45,3mm (đường kính ngoài ống kính φ33mm)
Với ống kính 12mm: 22,6mm*22,6mm*34,5mm (đường kính ngoài ống kính φ26,6mm)
Với ống kính 17mm: 22,6mm*22,6mm*35,4mm (đường kính ngoài ống kính φ27mm)
Với ống kính 25mm: 22,6mm*22,6mm*44,2mm (đường kính ngoài ống kính φ33mm)
Với ống kính 35mm: 22,6mm*22,6mm*50,9mm (đường kính ngoài ống kính φ43,2mm)
Trọng lượng (bao gồm ống kính):
85,5±4,5g (Với ống kính 5mm)
70,5±3,6g (Với ống kính 10mm)
35,7±2g (Với ống kính 12mm)
40,7±2,1g (Với ống kính 17mm)
71,0±3,6g (Với ống kính 25mm)
110±5,5g (Với ống kính 35mm)
Khả năng thích ứng môi trường Nhiệt độ hoạt động: -40℃~+70℃
Nhiệt độ lưu trữ: -45℃~+85℃
Độ ẩm: 5%~95%, không ngưng tụ
Rung động: 5,35grms, Rung động ngẫu nhiên, 3 trục
Va đập: Sóng hình sin nửa, 40g/11ms, Hướng va đập trục X, 3 lần
Chứng nhận: ROHS2.0/REACH
Ống kính quang học Tiêu cự cố định không nhiệt: 5/10/12/17/25/35mm
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt iTL1208 có thể được sử dụng rộng rãi trong các lĩnh vực Chữa cháy rừng, Bảo trì điện, Kiểm tra quang điện, Giám sát an ninh, Thiết bị đeo được, Thiết bị di động, v.v.
Lợi thế của chúng tôi
  • Đa dạng sản phẩm phong phú
    Nhiều độ phân giải mảng, kích thước điểm ảnh, dải sóng và tùy chọn ống kính kết hợp mang lại sự linh hoạt hơn cho các ứng dụng đa dạng.
  • Hiệu suất vượt trội
    Hình ảnh rõ nét, kích thước nhỏ gọn, tiêu thụ điện năng thấp, độ nhạy cao và độ tin cậy mạnh mẽ - được thiết kế để hoạt động trong nhiều điều kiện môi trường khắc nghiệt.
  • Tích hợp dễ dàng
    Nhiều tùy chọn giao diện giúp việc tích hợp trở nên đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.
Câu hỏi thường gặp
Ưu điểm của hình ảnh nhiệt hồng ngoại là gì?
  • Nhìn xuyên bóng tối hoàn toàn
  • Nhận dạng dưới lớp ngụy trang
  • Phát hiện tầm xa
  • Phát hiện phân bố nhiệt
  • Đo nhiệt độ không tiếp xúc
  • Nhận thức về hoạt động
  • Và vân vân
Độ nhạy nhiệt là gì?
Độ nhạy nhiệt, còn gọi là NETD (Nhiễu Tương đương Nhiệt độ), là một thông số quan trọng để đánh giá camera hình ảnh nhiệt sóng trung (MWIR) và sóng dài (LWIR). Nó liên quan trực tiếp đến độ rõ nét được đo bởi máy đo nhiệt. Đây là một giá trị số biểu thị tỷ lệ tín hiệu trên nhiễu của sự khác biệt nhiệt độ và được đo bằng milliKelvin (mK). Giá trị độ nhạy nhiệt càng nhỏ thì độ nhạy càng cao và hình ảnh càng rõ nét.
Sự khác biệt giữa gói cấp wafer, gói gốm và gói kim loại là gì?
Các bộ dò hồng ngoại không làm mát hiện được chia thành gói kim loại, gói gốm và gói cấp wafer. Gói kim loại là sớm nhất và tốt nhất trong ba hình thức đóng gói chính; gói cấp wafer phù hợp cho sản xuất hàng loạt; và gói gốm được ưa chuộng hơn bởi thị trường chuyên dụng cho các sản phẩm dân dụng.
