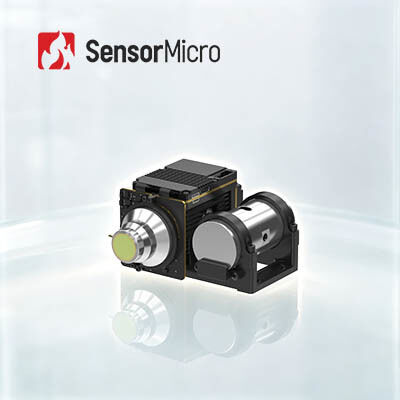

Mô-đun ảnh nhiệt độ phân giải HD 1280x1024 với khoảng cách điểm ảnh 10µm cho giám sát tầm xa

  • HD 1280x1024 Resolution Thermal Imaging Module with 10μm Pixel Pitch for Long Range Monitoring
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình GAVIN GC1210HMF
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Độ nét cao 1280x1024 Độ phân giải pixel 10μm
Tốc độ khung hình 50Hz NETD 20mK(F2); 25mK(F4)
Kích cỡ 101×101×54mm Dải quang phổ 3,7 ~ 4,8μm MW
Làm nổi bật

Mô-đun ảnh nhiệt 1280x1024

,

Mô-đun ảnh nhiệt làm mát 12µm

,

Lõi camera nhiệt làm mát RS058F
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun ảnh nhiệt làm mát HD 1280x1024 10μm Giám sát tầm xa
Tổng quan sản phẩm

Lõi camera hồng ngoại GAVIN GC1210HMF sử dụng bộ tách sóng hồng ngoại bước sóng trung (MWIR) làm mát Nhiệt độ hoạt động cao (HOT) 1280×1024/10μm. So với các giải pháp MWIR 640×512/15μm truyền thống, nó có khoảng cách điểm ảnh nhỏ hơn một phần ba và mảng độ phân giải cao gấp bốn lần, giúp tăng cường đáng kể độ phân giải không gian và độ rõ nét của hình ảnh.

Kết hợp với các thuật toán xử lý ảnh tiên tiến, nó mang lại hình ảnh hồng ngoại độ nét cao, chi tiết tinh xảo ở độ phân giải megapixel. Được hỗ trợ bởi công nghệ HOT, lõi camera hồng ngoại GAVIN GC1210HMF tăng cường đáng kể hiệu suất SWaP bằng cách cung cấp kích thước nhỏ gọn, thiết kế nhẹ và tiêu thụ điện năng thấp, làm cho nó trở thành giải pháp lý tưởng cho các hệ thống hồng ngoại tầm xa với các yêu cầu về không gian và tích hợp nghiêm ngặt.

Tính năng chính
Hình ảnh Megapixel, Chất lượng vượt trội
  • Được phát triển dựa trên bộ tách sóng hồng ngoại làm mát MWIR HOT 1280×1024/10μm, mang lại chất lượng hình ảnh sắc nét và tinh tế
  • Tích hợp các thuật toán xử lý ảnh tiên tiến như DRC, giảm nhiễu 2D/3D, và tăng cường cạnh EE cho hình ảnh rõ nét hơn
Công nghệ HOT để tối ưu hóa SWaP tối ưu
  • Hỗ trợ hoạt động ở nhiệt độ cao 150K, với thời gian làm mát ≤4 phút
  • Kích thước nhỏ gọn chỉ còn 101×101×54mm, trọng lượng chỉ 570g
Giao diện phong phú, Tích hợp dễ dàng
  • Hỗ trợ đầu ra video Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/sợi quang
  • Đầu ra dữ liệu hình ảnh RAW/YUV linh hoạt
Thông số kỹ thuật sản phẩm
Mẫu mã Lõi Camera Hồng Ngoại Làm Mát MWIR HOT GAVIN GC1210HMF
Chỉ số
Độ phân giải 1280×1024
Kích thước điểm ảnh 10μm
Đáp ứng phổ 3.7μm±0.2μm～4.8μm±0.2μm
NETD bộ tách sóng IR (23℃) 20mK(F2)
25mK(F4)
Xử lý ảnh
Tốc độ khung hình 50Hz
Phóng đại kỹ thuật số Phóng đại kỹ thuật số liên tục từ 1× đến 8×
Hướng ảnh Lật ngang/Dọc/Chéo
Thuật toán ảnh DRC, Giảm nhiễu ảnh 2D/3D, EE
Đặc tính điện
Video kỹ thuật số Tiêu chuẩn: DVP
Tùy chọn: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Sợi quang đơn mode/Sợi quang đa mode
Đồng bộ hóa ngoài Tiêu chuẩn: LV-TTL
Tùy chọn: RS422/LVDS
Giao tiếp Tiêu chuẩn: USB2.0/LV-TTL
Tùy chọn: RS422/CAN/USB3.0/GigE
Nguồn điện 12V±1V
Tiêu thụ điện năng ổn định (23℃) ≤8W
Thời gian làm mát (23℃) ≤4 phút
Kích thước (mm) 101×101×54
Trọng lượng (g) ≤570
Nhiệt độ hoạt động -40℃~+71℃
Ống kính quang học Tiêu cự cố định: 15mm/F2
Zoom liên tục: 15~300mm/F4 30~500mm/F4
Ứng dụng công nghiệp

Mô-đun camera nhiệt GAVIN GC1210HMF được sử dụng rộng rãi trong nhiều lĩnh vực như NDT, Giám sát môi trường, Giám sát tầm xa, Nghiên cứu khoa học, v.v.

Danh mục sản phẩm
Định dạng sản phẩm đa dạng

Một loạt các định dạng sản phẩm bao gồm bộ tách sóng hồng ngoại, lõi camera và mô-đun để đáp ứng các yêu cầu tích hợp khác nhau.

Sự đa dạng sản phẩm phong phú

Nhiều độ phân giải mảng, kích thước điểm ảnh, dải sóng và sự kết hợp tùy chọn ống kính mang lại sự linh hoạt lớn hơn cho các ứng dụng đa dạng.

Hiệu suất vượt trội

Hình ảnh rõ nét, kích thước nhỏ gọn, tiêu thụ điện năng thấp, độ nhạy cao và độ tin cậy mạnh mẽ - được thiết kế để hoạt động trong nhiều điều kiện môi trường khắc nghiệt.

Tích hợp dễ dàng

Nhiều tùy chọn giao diện giúp việc tích hợp trở nên đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.

Câu hỏi thường gặp
Độ nhạy nhiệt là gì?

Độ nhạy nhiệt, còn gọi là NETD (Chênh lệch nhiệt độ tương đương nhiễu), là một thông số quan trọng để đánh giá camera ảnh nhiệt bước sóng trung (MWIR) và bước sóng dài (LWIR). Nó liên quan trực tiếp đến độ rõ nét được đo bởi máy đo ảnh nhiệt. Đây là một giá trị số biểu thị tỷ lệ tín hiệu trên nhiễu của chênh lệch nhiệt độ và được đo bằng milliKelvin (mK). Giá trị độ nhạy nhiệt càng nhỏ thì độ nhạy càng cao và hình ảnh càng rõ nét.

Bộ tách sóng MCT/HgCdTe là gì?

MCT, còn gọi là HgCdTe, là viết tắt của Mercury-Cadmium-Tellurid, là một hợp chất hóa học của cadmium telluride (CdTe) và thủy ngân telluride (HgTe) và là một vật liệu phổ biến trong các bộ tách sóng quang. Bộ tách sóng MCT/HgCdTe là bộ tách sóng quang dẫn hoạt động trong môi trường nhiệt độ lạnh và có thể phát hiện bức xạ hồng ngoại. Nó nhạy hơn các cảm biến nhiệt.
