Long Wave 640x512 12μm Thermal Imaging Module for Security Monitoring
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,8W |
---|---|---|---|
Dải quang phổ | 8 ~ 14μm | Pixel Pitch | 12μm |
NETD | < 40 triệu | Tỷ lệ khung hình | 25Hz / 30Hz |
Điểm nổi bật | Mô-đun hình ảnh nhiệt sóng dài 12um,mô-đun hình ảnh nhiệt giám sát 640x512 |

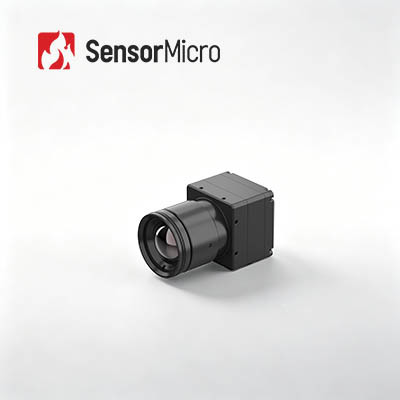

Mô-đun hình ảnh nhiệt sóng dài 640x512 12μm để giám sát an ninh
Mô-đun nhiệt TWIN612 là một sản phẩm mới được phát triển bởi Global Sensor Technology.Nó tích hợp đầu dò hồng ngoại không làm mát gói gốm 640 × 512 / 12µm.Với NETD < 40mk điển hình, mô-đun nhiệt TWIN612 có thể hiển thị hình ảnh rõ ràng hơn, sắc nét hơn và chi tiết hơn.
Với dải đo nhiệt độ -20 ℃ ~ 150 ℃ / 0 ~ 550 ℃, độ chính xác ± 2 ℃ hoặc ± 2% và tốc độ khung hình lên đến 30Hz, mô-đun nhiệt đảm bảo hình ảnh nhiệt mượt mà và đo nhiệt độ chính xác.
Mô-đun nhiệt TWIN612 có ưu điểm là thiết kế nhỏ gọn, cấu trúc trọng lượng nhẹ và công suất tiêu thụ thấp chỉ 0,8w.Với các thuật toán hình ảnh nâng cao và chức năng đo nhiệt độ, mô-đun nhiệt TWIN612 hiển thị hình ảnh ổn định hơn và nhiệt độ chính xác hơn.
Quy trình đóng gói gốm tương tự như bao bì kim loại, là công nghệ đóng gói bằng máy dò hồng ngoại trưởng thành.So với bao bì kim loại, khối lượng và trọng lượng của máy dò đóng gói sẽ giảm đi rất nhiều.Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành công nghiệp có yêu cầu nghiêm ngặt về kích thước, trọng lượng và tiêu thụ điện năng.
- Kích thước nhỏ: 25,4mm × 25,4mm × 35mm
- Trọng lượng nhẹ: 25g
- NETD điển hình <40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Mức tiêu thụ điện năng điển hình thấp đến 0,8W
Người mẫu | TWIN612 / R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640 × 512 |
Kích thước pixel | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD điển hình | < 40 triệu |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz / 30Hz |
Thời gian khởi động | 6 giây |
Video tương tự | PAL / NTSC |
Video kĩ thuật số | YUV / BT.656 / LVDS / USB2.0 |
Hiển thị hình ảnh | Tổng cộng 11 in (Trắng nóng / Dung nham / Ironbow / Nước / Sắt nóng / Y tế / Bắc cực / Rainbow1 / Rainbow2 / Đỏ nóng / Đen nóng) |
Thuật toán hình ảnh | NUC / 3D / 2D / DRC / EE |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 50pin_HRS |
Phương thức giao tiếp | RS232 / USB2.0 |
Cung cấp hiệu điện thế | 4 ~ 5.5V |
Mức tiêu thụ điện năng điển hình | 0,8W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10 ℃ ~ 50 ℃ |
Phạm vi đo nhiệt độ | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃ |
Đo nhiệt độ chính xác | Lớn hơn ± 2 ℃ hoặc ± 2% |
SDK | Windows / Linux;Đạt được phân tích và chuyển đổi luồng video từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 25,4 × 25,4 × 35 (Không có ống kính) |
Trọng lượng | 25g (Không có ống kính) |
Khả năng thích ứng với môi trường | |
Nhiệt độ hoạt động | -40 ℃ ~ + 70 ℃ |
Nhiệt độ bảo quản | -45 ℃ ~ + 85 ℃ |
Độ ẩm | 5% ~ 95%, không ngưng tụ |
Rung động | 5,35grms, 3 trục |
Sốc | Sóng nửa sin, 40g / 11ms, 3 trục, 6 hướng |
Quang học | |
Ống kính tùy chọn | Nhiệt cố định: 13mm |
Mô-đun hình ảnh nhiệt TWIN612 / R được áp dụng cho lĩnh vực Máy đo nhiệt, Giám sát an ninh, Tải trọng UAV, Robot, Phần cứng thông minh, ADAS, Chữa cháy & Cứu hộ
1. đầu dò hồng ngoại / cảm biến hình ảnh nhiệt là gì?
Mắt người không thể nhìn thấy sóng hồng ngoại.Đầu báo hồng ngoại / cảm biến hình ảnh nhiệt là một thiết bị quang-điện để phản ứng với bức xạ hồng ngoại và năng lượng nhiệt, chuyển đổi nó thành tín hiệu điện và sau đó xuất ra hình ảnh nhiệt có thể nhìn thấy được.
2.WLP là gì?
WLP đề cập đến gói cấp wafer.Đây là quá trình hoàn thành việc đóng gói chân không cao trực tiếp trên toàn bộ tấm wafer MEMS, sau đó viết nguệch ngoạc và cắt để tạo thành một cảm biến hồng ngoại duy nhất.Cùng với gói kim loại, gói gốm, chúng là 3 định dạng gói chính của máy dò hồng ngoại không được làm mát.
3. Sự khác biệt giữa gói cấp độ wafe, gói gốm và gói kim loại là gì?
Máy dò hồng ngoại không được làm lạnh hiện được chia thành bao bì kim loại, bao bì gốm và bao bì cấp wafer.Bao bì kim loại ra đời sớm nhất và tốt nhất trong ba dạng bao bì chính;bao bì cấp wafer thích hợp cho sản xuất hàng loạt;và bao bì gốm sứ được thị trường dành riêng cho các sản phẩm dân dụng ưa chuộng hơn.
