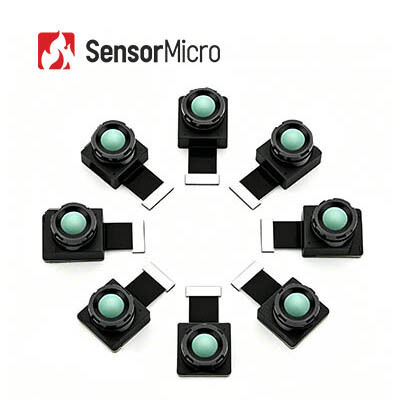

Mô-đun hình ảnh nhiệt không làm mát 256x192 Độ phân giải 12μm Pixel Pitch cho an ninh và nhiệt học

  • Uncooled Thermal Imaging Module 256x192 Resolution 12μm Pixel Pitch for Security and Thermography
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình TIMO212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 256x192 Phạm vi đo nhiệt độ -20oC~+550oC
Dải quang phổ 8 ~ 14μm Độ phân giải pixel 12μm
Chế độ tập trung Tập trung miễn phí Tốc độ khung hình Nhiệt kế: 25Hz, Hình ảnh: 50Hz
Làm nổi bật

Mô-đun hình ảnh nhiệt không làm mát 256x192

,

Camera an ninh không làm mát mô-đun hình ảnh nhiệt

,

12um Pixel Pitch Thermal Camera Core
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun hình ảnh nhiệt không được làm mát 256x192/12μm cho Camera an ninh
Tổng quan về sản phẩm
TIMO212 bao gồm một đầu dò hồng ngoại gói wafer (WLP) kích thước đặc biệt nhỏ 256x192/12μm giúp thu được phổ hồng ngoại sóng dài (LWIR) trong khoảng từ 8 đến 14μm.
Nhờ SWaP-C được tối ưu hóa hoàn toàn, mô-đun camera nhiệt TIMO212 có thể được tích hợp vào camera hồng ngoại với các yêu cầu nghiêm ngặt về kích thước và trọng lượng.
Mô-đun camera nhiệt TIMO212 được sử dụng rộng rãi trong Giám sát an ninh, Đo nhiệt độ, Thiết bị đeo, Điện tử phương tiện, Nhà thông minh và Phát hiện sinh vật sống.
Các tính năng chính
  • Mô-đun siêu thu nhỏ với tối ưu hóa SWaP-C tối ưu
    • Máy dò đóng gói ở cấp độ wafer + quang học ở cấp độ wafer + màn trập van vi điện từ
    • Mô-đun nhiệt hồng ngoại nhỏ nhất, hỗ trợ chức năng chụp ảnh nhiệt cơ bản với hiệu quả chi phí tối đa
    • Kích thước nhỏ gọn, nhẹ và tiêu thụ điện năng thấp, lý tưởng để tích hợp vào các thiết bị thu nhỏ
  • Tùy chọn quang học linh hoạt, đo nhiệt độ chính xác
    • Có sẵn nhiều tùy chọn ống kính, bao gồm ống kính góc rộng và ống kính tele, để đáp ứng nhu cầu ứng dụng đa dạng
    • Đo nhiệt độ có độ chính xác cao với độ chính xác lên tới ±2°C; hỗ trợ cả giám sát nhiệt độ khu vực và toàn khung hình
  • Dễ dàng tích hợp, phát triển nhanh
    • Hỗ trợ giao diện hình ảnh DVP, tương thích với nhiều nền tảng nhúng khác nhau
    • Tuân thủ tiêu chuẩn môi trường RoHS 2.0
Thông số sản phẩm
Người mẫu TIMO212
Nghị quyết 256×192
Kích thước pixel 12μm
Phản ứng quang phổ 8-14μm
Chế độ lấy nét Tập trung miễn phí
Ống kính (HFOV/FL) 17,5°/10 mm | 25°/7mm | 56°/3,2mm | 90°/2.1mm
Trọng lượng (g) 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8 ± 0,4
Kích thước (mm, không có FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Số lượng mã PIN 40PIN
Dữ liệu đầu ra 14bit thô
Tốc độ khung hình Nhiệt kế: 25Hz, Hình ảnh: 50Hz
Phạm vi đo nhiệt độ -20oC~+550oC (-20oC~+150oC | +100oC~550oC)
Độ chính xác đo nhiệt độ Lớn hơn ±2oC / ±2%
Nhiệt độ hoạt động -20oC~+60oC
Độ ẩm 5%~85%
Nhiệt độ bảo quản -45oC~+85oC
Chứng nhận RoHS 2.0 / REACH
Ứng dụng công nghiệp
Mô-đun hình ảnh nhiệt TIMO212 được áp dụng cho Giám sát an ninh, Đo nhiệt độ, Thiết bị đeo, Điện tử phương tiện, Nhà thông minh và Phát hiện sinh vật sống.
Dòng sản phẩm của chúng tôi
  • Độ nhạy cao và hiệu suất tuyệt vời
  • Công nghệ hàng đầu thế giới trong ngành hồng ngoại
  • Có sẵn nhiều loại máy dò hồng ngoại - cả máy dò hồng ngoại không được làm mát và được làm mát ở các định dạng và kích thước pixel khác nhau
  • Sản xuất số lượng lớn để đảm bảo giao hàng nhanh - ba dây chuyền sản xuất với khả năng sản xuất hàng năm lên tới hàng triệu máy dò
Câu hỏi thường gặp
Làm thế nào để chọn độ phân giải đầu dò hồng ngoại thích hợp?
Nó phụ thuộc vào nhu cầu thực tế và ứng dụng của sản phẩm của bạn, và giá cả cũng là một yếu tố cần được quan tâm. Nếu chất lượng hình ảnh không quan trọng, bạn có thể chọn đầu dò hồng ngoại có độ phân giải thấp hơn như 120x90, 256x192 hoặc 400x300. Nếu bạn cần hình ảnh rất rõ ràng cho các mục đích đặc biệt như giám sát từ xa, bạn có thể chọn đầu dò hồng ngoại có độ phân giải cao 1280x1024.
Làm thế nào để chọn đúng màu giả cho ảnh nhiệt?
  • Màu trắng xám phù hợp hơn với các mục tiêu có chênh lệch nhiệt độ nhỏ
  • Màu đỏ và xanh lam phù hợp hơn cho những cảnh cần tìm ra điểm có vấn đề
  • Màu đỏ sắt là bảng màu tiêu chuẩn của ngành điện
Lưu ý: Bất kể bạn chọn bảng màu nào, số đo nhiệt độ nhiệt sẽ không thay đổi.
Làm sao để chọn được ống kính camera nhiệt hồng ngoại phù hợp?
  • Ống kính tiêu chuẩn có thể đáp ứng mục tiêu bình thường với khoảng cách thích hợp
  • Ống kính tele phù hợp với các mục tiêu tương đối nhỏ cần quan sát từ khoảng cách xa
  • Ống kính góc rộng tốt hơn để nhìn rõ hơn các vật thể ở khoảng cách gần
  • Ống kính macro dùng để quan sát các mục tiêu rất nhỏ ở khoảng cách gần, chẳng hạn như các mạch chip
