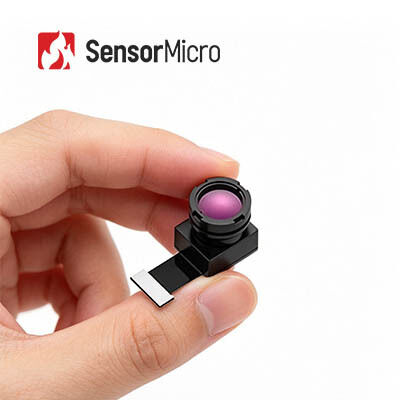

Mô-đun nhiệt hồng ngoại LWIR không làm mát với độ phân giải 256x192 và độ cao pixel 12μm cho phạm vi quang phổ 8~14μm

  • Uncooled LWIR Infrared Thermal Module with 256x192 Resolution and 12μm Pixel Pitch for 8~14μm Spectral Range
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình TIMO212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Tốc độ khung hình Nhiệt kế: 25Hz, Hình ảnh: 50Hz Nghị quyết 256x192
Dữ liệu đầu ra 14bit thô Dải quang phổ 8 ~ 14μm
Độ phân giải pixel 12μm Độ chính xác đo nhiệt độ Lớn hơn ±2oC / ±2%
Làm nổi bật

Mô-đun nhiệt hồng ngoại LWIR không được làm mát

,

Mô-đun nhiệt hồng ngoại ILC212

,

Lõi camera nhiệt an ninh 256x192
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun nhiệt hồng ngoại LWIR không được làm mát 256x192 dành cho camera nhiệt an ninh
Mô-đun nhiệt hồng ngoại LWIR 256x192 / 12 μm không được làm mát cho camera nhiệt an ninh

Mô-đun hình ảnh IR không được làm mát TIMO212 tích hợp đầu dò hồng ngoại gói mặt phẳng tiêu điểm (WLP) 256x192 / 12μm và có thể thu được phổ hồng ngoại sóng dài (LWIR) trong khoảng từ 8 đến 14μm.

Định hướng cho SWaP-C được tối ưu hóa hoàn toàn, mô-đun camera nhiệt TIMO212 được thiết kế đặc biệt dành cho những khách hàng có yêu cầu khắt khe về kích thước, trọng lượng và chi phí trong lĩnh vực an ninh và giám sát. Do kích thước thu nhỏ, trọng lượng nhẹ và giá rất thấp, lõi nhiệt TIMO212 đáp ứng rất nhiều nhu cầu giá thấp của khách hàng và rút ngắn thời gian cũng như chi phí phát triển.

TIMO212 rất phù hợp để tích hợp vào các ứng dụng như Bảo mật thông minh, AloT, Quan sát ban đêm, Dụng cụ và Máy đo cũng như Thị giác máy.

Các tính năng chính
  • Mô-đun siêu thu nhỏ với tối ưu hóa SWaP-C tối ưu
    • Máy dò đóng gói ở cấp độ wafer + quang học ở cấp độ wafer + màn trập van vi điện từ
    • Mô-đun nhiệt hồng ngoại nhỏ nhất, hỗ trợ chức năng chụp ảnh nhiệt cơ bản với hiệu quả chi phí tối đa
    • Kích thước nhỏ gọn, nhẹ và tiêu thụ điện năng thấp, lý tưởng để tích hợp vào các thiết bị thu nhỏ
  • Tùy chọn quang học linh hoạt, đo nhiệt độ chính xác
    • Có sẵn nhiều tùy chọn ống kính, bao gồm ống kính góc rộng và ống kính tele, để đáp ứng nhu cầu ứng dụng đa dạng
    • Đo nhiệt độ có độ chính xác cao với độ chính xác lên tới ±2°C; hỗ trợ cả giám sát nhiệt độ khu vực và toàn khung hình
  • Dễ dàng tích hợp, phát triển nhanh
    • Hỗ trợ giao diện hình ảnh DVP, tương thích với nhiều nền tảng nhúng khác nhau
    • Tuân thủ tiêu chuẩn môi trường RoHS 2.0
Thông số sản phẩm
Người mẫu TIMO212
Nghị quyết 256×192
Kích thước pixel 12μm
Phản ứng quang phổ 8-14μm
Chế độ lấy nét Tập trung miễn phí
Ống kính (HFOV/FL) 17,5°/10mm | 25°/7mm | 56°/3,2mm | 90°/2.1mm
Trọng lượng (g) 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8 ± 0,4
Kích thước (mm, không có FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Số lượng mã PIN 40PIN
Dữ liệu đầu ra 14bit thô
Tốc độ khung hình Nhiệt kế: 25Hz, Hình ảnh: 50Hz
Phạm vi đo nhiệt độ -20oC~+550oC (-20oC~+150oC | +100oC~550oC)
Độ chính xác đo nhiệt độ Lớn hơn ±2oC / ±2%
Nhiệt độ hoạt động -20oC~+60oC
Độ ẩm 5%~85%
Nhiệt độ bảo quản -45oC~+85oC
Chứng nhận RoHS 2.0 / Phạm vi tiếp cận
Ứng dụng công nghiệp

Mô-đun hình ảnh nhiệt iLC212 được áp dụng cho lĩnh vực Bảo mật thông minh, AloT, Quan sát ban đêm, Dụng cụ và Máy đo, Thị giác máy, v.v.

Ưu điểm sản phẩm
  • Danh mục sản phẩm đa dạng:Một loạt các định dạng sản phẩm bao gồm máy dò hồng ngoại, lõi camera và mô-đun để đáp ứng các yêu cầu tích hợp khác nhau.
  • Sản phẩm phong phú đa dạng:Sự kết hợp nhiều độ phân giải mảng, kích thước pixel, dải sóng và tùy chọn ống kính mang lại sự linh hoạt cao hơn cho các ứng dụng đa dạng.
  • Hiệu suất vượt trội:Hình ảnh rõ nét, kích thước nhỏ gọn, mức tiêu thụ điện năng thấp, độ nhạy cao và độ tin cậy cao—được thiết kế để hoạt động trong nhiều thách thức về môi trường.
  • Tích hợp dễ dàng:Nhiều tùy chọn giao diện giúp việc tích hợp trở nên đơn giản và cho phép phát triển nhanh chóng trên nhiều lĩnh vực ứng dụng.
Câu hỏi thường gặp
  • Hình ảnh nhiệt hồng ngoại là gì?
    Chụp ảnh nhiệt hồng ngoại là phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về vật thể. Nó chuyển đổi bức xạ hồng ngoại vô hình thành hình ảnh nhiệt hồng ngoại nhìn thấy được với sự phân bổ nhiệt độ của bề mặt mục tiêu. Các vật thể khác nhau và thậm chí các bộ phận khác nhau của cùng một vật thể có khả năng bức xạ và cường độ phản xạ hồng ngoại khác nhau.
  • Hình ảnh hồng ngoại có thể được sử dụng để làm gì?
    Tầm nhìn ban đêm, Tìm kiếm & cứu hộ, Thử nghiệm không phá hủy, Phòng chống dịch bệnh, Đo nhiệt độ, An ninh & giám sát, Chữa cháy, v.v.
  • Mô-đun hình ảnh nhiệt là gì?
    Một mô-đun hình ảnh nhiệt thường bao gồm một máy dò hồng ngoại, ống kính hồng ngoại và phần cứng điện tử có phần mềm và thuật toán được nhúng. Nó là đơn vị tối thiểu của một thiết bị chụp ảnh nhiệt.
