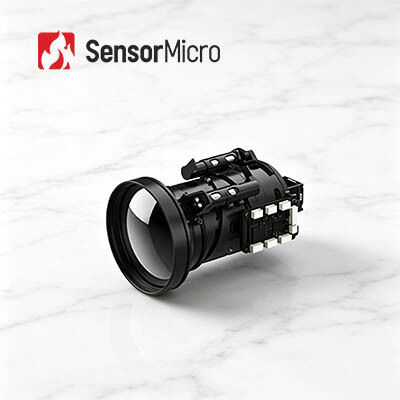

Mô-đun máy ảnh nhiệt LWIR với độ phân giải 640x512 và kích thước pixel 12μm cho hình ảnh nhiệt rõ ràng

  • LWIR Thermal Camera Module with 640x512 Resolution and 12μm Pixel Size for Clear Thermal Imaging
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iSE612
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
NETD điển hình 20mK Tốc độ khung hình kỹ thuật số 50Hz
kiểu Mô-đun máy ảnh không được làm mát Thuật toán hình ảnh NUC/DRC/DNS/DDE/SFFC
Nghị quyết 640x512 / 12μm Tiêu thụ điện năng điển hình 0,8W@50Hz@23±3oC
Làm nổi bật

Mô-đun máy ảnh nhiệt 400x300

,

77g Mô-đun máy ảnh nhiệt
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun máy ảnh nhiệt LWIR 640x512 / 12μm với hình ảnh nhiệt rõ ràng
Mô-đun máy ảnh hồng ngoại LWIR 640x512/12 μm không được làm mát với hình ảnh nhiệt rõ ràng
Lõi hồng ngoại iSE612 nổi bật với khả năng chụp ảnh ổn định, chi phí tiết kiệm và hiệu năng tích hợp dễ dàng. Được hỗ trợ bởi cảm biến nhiệt đóng gói gốm ApexCore tự phát triển với độ phân giải 640×512 và kích thước pixel 12μm, nó đạt được độ chính xác phát hiện nhiệt vượt trội và độ ồn thấp theo tiêu chuẩn NETD<20mK.
Hoạt động mà không cần hiệu chỉnh màn trập, thiết bị hoàn toàn tránh được tình trạng giật khung hình không liên tục, giữ cho hình ảnh nhiệt đầu ra liên tục và mượt mà trong quá trình quan sát.
Vẻ ngoài thu nhỏ của nó mang lại những lợi thế nổi bật trong việc lắp đặt và bố trí. Kích thước nhỏ gọn và trọng lượng lõi trần nhẹ giúp nó hoàn toàn phù hợp với không gian hẹp của nhiều thiết bị khác nhau. Thiết kế cấu trúc tiết kiệm không gian hợp lý giúp cải thiện đáng kể tính linh hoạt của việc lắp ráp hệ thống và lập kế hoạch bố trí tổng thể.
Các chức năng tích hợp phong phú bao gồm nhiều chế độ thực tế như tối ưu hóa độ phân giải siêu cao, xem hình ảnh trong ảnh và chế độ ngủ tiết kiệm năng lượng. Nó cũng hỗ trợ chỉnh sửa OSD linh hoạt và hiệu chỉnh nhanh chóng chỉ bằng một cú nhấp chuột. Khả năng tương thích hoàn hảo với các màn hình hiển thị, ống kính quang học và phụ kiện mở rộng khác nhau tạo điều kiện cho việc mở rộng chức năng và phát triển tùy chỉnh tiếp theo, đáp ứng tốt nhu cầu phù hợp với thiết bị và ứng dụng thị trường đa dạng.
Các tính năng chính
Mượt mà, ổn định và tiết kiệm chi phí cao
  • Không cần hiệu chỉnh màn trập trong khi vận hành, loại bỏ hiện tượng giật hình thường gặp trong các hệ thống sử dụng màn trập truyền thống
  • Sử dụng máy dò bao bì gốm ApexCore hiệu quả về mặt chi phí, NETD<20mK
Nhỏ gọn và nhẹ, linh hoạt để tích hợp
  • Kích thước nhỏ tới 25,4×25,4×22,7mm, trọng lượng lõi trần 26±1,5g
  • Thiết kế cấu trúc tiết kiệm không gian cho phép bố trí và tích hợp hệ thống linh hoạt
Tính năng phong phú để tích hợp liền mạch
  • Hỗ trợ các thuật toán siêu phân giải, hình ảnh trong ảnh, OSD có thể tùy chỉnh, chế độ ngủ, hiệu chỉnh bằng một cú nhấp chuột và khả năng tương thích với nhiều màn hình Micro OLED khác nhau
  • Tương thích với nhiều ống kính quang học và các thành phần mở rộng để dễ dàng phát triển thứ cấp và tùy chỉnh hệ thống
Thông số sản phẩm
Người mẫu iSE612
Chỉ báo máy dò hồng ngoại
Vật liệu nhạy cảm VOx
Nghị quyết 640×512
Kích thước pixel 12μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình

20mK
Xử lý hình ảnh
Tốc độ khung hình kỹ thuật số 50Hz
Thời gian khởi động 6 giây
Video kỹ thuật số YUV420/YUV422/RGB888/NGUYÊN
Thuật toán hình ảnh NUC/DRC/DNS/DDE/SFFC
Không màn trập Được hỗ trợ
Hiển thị hình ảnh 10 loại (Trắng nóng/Dung nham/Sắt đỏ/Sắt nóng/Y tế/Bắc cực/Cầu vồng1/Cầu vồng2/Tint/Đen nóng)
Hướng hình ảnh Ngang/Dọc/Chéo
Thu phóng kỹ thuật số 1x/2x/4x/8x
Chế độ bù trừ Thủ công
Điện
Giao diện bên ngoài tiêu chuẩn 50pin: BP040SB-50-0114-B-R0
Giao diện truyền thông TTL-232/USB2.0
Giao diện video kỹ thuật số DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Thành phần mở rộng USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Giao diện điện
Điện áp cung cấp 2.7V~5.3V
Tiêu thụ điện năng điển hình 0,8W@50Hz@23±3oC
Cơ khí/Ống kính
Kích thước lõi trần 25,4×25,4×22,7mm φ36×24.3mm
Trọng lượng lõi trần 26±1,5g 28±1,5g
Ống kính quang học Nhiệt độ lấy nét cố định: 4.8/9.1/13/19mm
  • Tiêu điểm cố định Athermal: 25/35/50/70/100mm
  • Lấy nét thủ công: 25/35/50mm
  • Ống kính cơ giới: 75/100/150mm
  • Thu phóng liên tục: 15~75/20~100/28~90/30~150/30~180/25~225mm
Sự va chạm Nửa sóng hình sin, 40g/11ms, Hướng tác động Trục X, 3 lần 1500g@0,4ms
Rung

5,35g, Rung ngẫu nhiên, 3 trục
Thành phần màn trập Không bắt buộc
Khả năng thích ứng môi trường
Nhiệt độ hoạt động -40oC~+70oC
Nhiệt độ bảo quản -45oC~+85oC
Độ ẩm 5%~95%, không ngưng tụ
Chứng nhận ROHS2.0/REACH
Ứng dụng công nghiệp
Mô-đun camera nhiệt iSE612 được sử dụng rộng rãi trong Tầm nhìn công nghiệp, Cứu hỏa và Cứu hộ, Giám sát an ninh, Quan sát ngoài trời, Thị giác máy, Điện tử tiêu dùng, v.v.
Đối tác đáng tin cậy của bạn trong lĩnh vực cảm biến hồng ngoại
Chuyên môn kỹ thuật sâu sắc
Với nhiều năm kinh nghiệm trong việc nghiên cứu, phát triển và ứng dụng công nghệ cảm biến hồng ngoại, chúng tôi đã xây dựng được năng lực mạnh mẽ trong thiết kế chip, chế tạo wafer, đóng gói và thử nghiệm cũng như tích hợp hệ thống. Nền tảng vững chắc của chúng tôi cho phép chúng tôi liên tục cung cấp các sản phẩm sáng tạo và đáng tin cậy, đáp ứng nhu cầu ngày càng tăng của thị trường.
Tập trung vào đổi mới và triển khai thực tế trong lĩnh vực cảm biến hồng ngoại
Chúng tôi cam kết thúc đẩy những đột phá về công nghệ trong lĩnh vực chụp ảnh nhiệt, không ngừng vượt qua các giới hạn về NETD, SWaP và nhiệt độ vận hành. Các sản phẩm của chúng tôi luôn dẫn đầu trong các ứng dụng về bảo mật, giám sát công nghiệp, hệ thống thông minh, v.v.
Danh mục sản phẩm đa dạng
Được hỗ trợ bởi R&D độc lập và nhiều lộ trình kỹ thuật, chúng tôi cung cấp một loạt các thành phần phát hiện hồng ngoại—cả được làm mát và không được làm mát—cung cấp các giải pháp phù hợp cho nhiều ngành công nghiệp khác nhau.
Xác nhận độ tin cậy nghiêm ngặt đảm bảo đảm bảo chất lượng
Được hỗ trợ bởi hệ thống quản lý chất lượng mạnh mẽ, các sản phẩm của chúng tôi trải qua nhiều quy trình thử nghiệm trong suốt quá trình sản xuất để đảm bảo độ ổn định và độ tin cậy lâu dài.
Dịch vụ hỗ trợ kỹ thuật chuyên nghiệp và phát triển chung
Đội ngũ kỹ thuật của chúng tôi hợp tác chặt chẽ với nhóm R&D và sản phẩm của khách hàng để tăng tốc độ tích hợp hệ thống, nâng cao hiệu quả và rút ngắn thời gian đưa sản phẩm ra thị trường. Thành công của bạn là sứ mệnh chung của chúng tôi.
Câu hỏi thường gặp
1. Sự khác biệt giữa đầu dò hồng ngoại không được làm mát và được làm mát là gì?
Hiện nay trên thị trường có hai loại cảm biến chụp ảnh nhiệt hồng ngoại, được làm mát và không được làm mát.
Máy dò hồng ngoại không được làm mát hoạt động ở nhiệt độ môi trường. Nó dựa trên ngành công nghiệp bán dẫn và do đó thường có thể được chế tạo với số lượng lớn với kích thước nhỏ và chi phí thấp. Máy dò hồng ngoại không được làm mát được sử dụng rộng rãi trong các thiết bị di động/cầm tay/di động.
Các máy dò hồng ngoại được làm mát được đóng gói trong một bộ phận giữ chúng ở nhiệt độ cực thấp và được hỗ trợ bởi bộ làm mát cryo. Chúng lớn hơn nhiều, đắt hơn và kém tin cậy hơn so với các cảm biến không được làm mát, chủ yếu là do chúng yêu cầu hệ thống làm mát phức tạp. Tuy nhiên, hệ thống được làm mát cực kỳ nhạy cảm và thường hoạt động với ống kính quang học có tiêu cự dài để đạt được nhiệm vụ tầm xa.
