Độ nhạy cao 1024 × 768 Độ phân giải 10μm Pixel Pitch Camera Thermal Core Cooled Camera Module

  • High Sensitivity 1024×768 Resolution 10μm Pixel Pitch Thermal Camera Core Cooled Camera Module
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình GAVIN GC1010HMG
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1024×768 Độ phân giải pixel 10μm
NETD 20mK(F2); 25mK(F4) Dải quang phổ 3,7 ~ 4,8μm MW
Kích thước nhỏ gọn 87×94×54,5mm Cân nặng 460g
Làm nổi bật

Lõi máy ảnh nhiệt 640x512

,

Lõi máy ảnh nhiệt RS058

,

Mô-đun máy ảnh làm mát 900g
Để lại lời nhắn
Mô tả sản phẩm

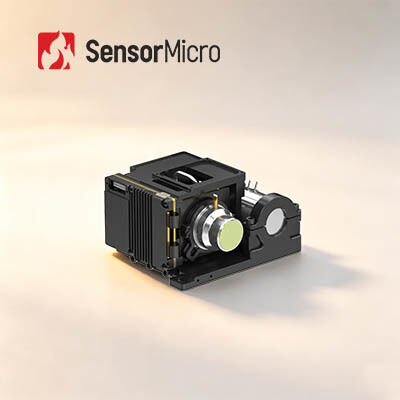

Máy ảnh nhiệt độ nhạy cao Mô-đun máy ảnh làm mát lõi 1024 × 768 / 10μm
Tổng quan sản phẩm
GAVIN GC1010HMG lõi máy ảnh hồng ngoại tích hợp một 1024 × 768/10μm HOT MWIR làm mát cảm biến hồng ngoại, cung cấp một mảng lớn hơn và các điểm ảnh nhỏ hơn so với GAVIN GC615HMG,dẫn đến hình ảnh rõ ràng hơn với chi tiết tinh tế hơnKết hợp với các thuật toán xử lý hình ảnh thế hệ tiếp theo, nó cung cấp hình ảnh ổn định, chất lượng cao, trong khi công nghệ HOT cho phép tối ưu hóa SWaP cấp độ tiếp theo với thiết kế nhỏ hơn và nhẹ hơn,và tiêu thụ năng lượng thấp.
Là một nhà sản xuất mô-đun hình ảnh nhiệt hàng đầu, chúng tôi cung cấp cho khách hàng một loạt các giải pháp tích hợp trưởng thành.nó thuận tiện cho họ để tiến hành phát triển thứ cấp và giảm thời gian nghiên cứu và phát triển độc lập của họ.
Các đặc điểm chính
  • Chất lượng cao hơn với FPA lớn hơn và kích thước pixel nhỏ hơn
    • Được phát triển dựa trên một máy dò hồng ngoại lạnh HOT MWIR định dạng lớn 1024 × 768/10μm, cung cấp hình ảnh rõ ràng và tầm nhìn rộng
    • Được trang bị các thuật toán xử lý hình ảnh thế hệ tiếp theo bao gồm DRC, giảm tiếng ồn 2D / 3D và tăng cường cạnh EE cho chất lượng hình ảnh vượt trội
    • Kích thước pixel nhỏ hơn 10μm cung cấp độ phân giải không gian cao hơn và tỷ lệ tín hiệu-gọi tiếng ồn tốt hơn
  • SWaP tối ưu hóa dẫn đầu bởi công nghệ HOT
    • Hỗ trợ hoạt động nhiệt độ cao 150K, với thời gian làm mát ≤ 4min
    • Kích thước nhỏ gọn: 87 × 94 × 54.5mm, trọng lượng nhẹ: 460g
  • Giao diện phong phú, tích hợp dễ dàng
    • Hỗ trợ giao diện CameraLink / USB3.0 / GigE / HDMI / SDI / MIPI / Sợi quang
    • Khả năng xuất hình RAW/YUV linh hoạt
Thông số kỹ thuật sản phẩm
Mô hình GAVIN GC1010HMG HOT MWIR làm mát lõi camera hồng ngoại
Nghị quyết 1024×768
Kích thước pixel 10μm
Phản ứng quang phổ 3.7μm±0.2μm ∙4.8μm±0.2μm
Máy phát hiện tia IR NETD ((23°C) 20mK ((F2)
25mK ((F4)
Tỷ lệ khung hình 50Hz
Zoom số 1 × đến 8 × tiếp tục zoom kỹ thuật số
Hướng ảnh Lật ngang / thẳng đứng / chéo
Thuật toán hình ảnh DRC, giảm tiếng ồn hình ảnh 2D / 3D, EE
Video tương tự PAL/NTSC
Video số Tiêu chuẩn: DVP/LVDS/USB2.0
Tùy chọn: Cameralink / USB3.0 / GigE / SDI / HDMI / MIPI / Sợi quang đơn chế độ / Sợi quang đa chế độ
Sync bên ngoài Tiêu chuẩn: LV-TTL
Tùy chọn: RS422/LVDS
Truyền thông Tiêu chuẩn: USB2.0/LV-TTL
Tùy chọn: RS422 / CAN / USB3.0 / GigE
Cung cấp điện 12V±1V
Tiêu thụ năng lượng ổn định ((23°C) ≤8W
Thời gian làm mát ((23°C) ≤4 phút
Kích thước ((mm) 87 x 94 x 54.5
Trọng lượng ((g) ≤460
Nhiệt độ hoạt động -40°C~+71°C
Tùy chọn ống kính Cấu hình cố định: 25mm/F2
Ứng dụng công nghiệp
Mô-đun camera hồng ngoại nhiệt GAVIN GC1010HMG được sử dụng rộng rãi trong nhiều lĩnh vực như NDT, giám sát môi trường, giám sát tầm xa, nghiên cứu khoa học v.v.
Lợi ích của chúng ta
  • Độ nhạy cao và hiệu suất tuyệt vời
  • Công nghệ hàng đầu thế giới trong ngành công nghiệp hồng ngoại
  • Các máy dò hồng ngoại khác nhau có sẵn
  • Cả máy dò IR không làm mát và làm mát với các định dạng và kích thước pixel khác nhau
  • Sản xuất số lượng lớn để đảm bảo giao hàng nhanh chóng
  • Ba dây chuyền sản xuất với khả năng sản xuất hàng năm lên đến hàng triệu máy dò
Câu hỏi thường gặp
1. Điều gì là máy dò hồng ngoại / cảm biến hình ảnh nhiệt?
Sóng hồng ngoại không thể nhìn thấy bằng mắt người. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2WLP là gì?
WLP đề cập đến gói cấp wafer. Nó là quá trình hoàn thành gói chân không cao trực tiếp trên toàn bộ wafer MEMS, sau đó ghi và cắt để tạo ra một cảm biến hồng ngoại duy nhất.Cùng với gói kim loại, bao bì gốm, chúng là 3 định dạng bao bì chính của các máy dò hồng ngoại không làm mát.
3Ưu điểm của WLP là gì?
Các máy dò IR WLP được thiết kế đặc biệt để đáp ứng yêu cầu thu nhỏ và chi phí thấp trong việc áp dụng công nghệ hồng ngoại cho thị trường điện tử tiêu dùng.Chúng tôi hiện đang cung cấp một loạt các giải pháp module hồng ngoại WLP để thúc đẩy nhiều ứng dụng mới của các thị trường mới nổi.
