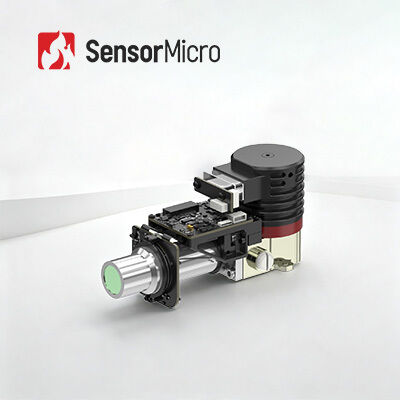

Mô-đun máy ảnh nhiệt làm mát bằng Cryocooler RS058 T2SL LWIR 640x512 / 15μm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 / 15μm | NETD | ≤25mK |
---|---|---|---|
Dải quang phổ | 7,7 ~ 9,5μm (LW) | Kích thước | 148x58,5x71mm |
Điểm nổi bật | Mô-đun máy ảnh nhiệt RS058,Mô-đun máy ảnh nhiệt 640x512 |

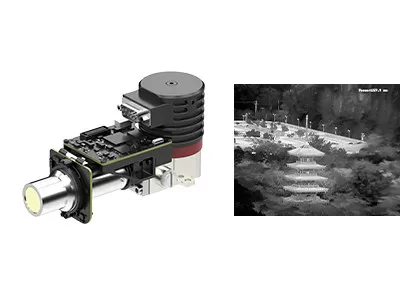

Tích hợp dễ dàng Mô-đun hồng ngoại làm mát T2SL LWIR 640x512 / 15μm với RS058 Cryocooler
Mô-đun EYAS615L AD là một mô-đun hồng ngoại làm mát bằng LWIR tương tự-kỹ thuật số dựa trên định dạng 640x512 IR FPA sân 15μm.NETD điển hình của EYAS615L nhỏ hơn 25mK.Độ nhạy cao đảm bảo phát hiện hoặc nhận dạng sự khác biệt bức xạ hồng ngoại rất nhỏ ở khoảng cách rất xa.
EYAS 615L bao gồm một bo mạch gần cung cấp thời gian FPA và các nguồn cung cấp năng lượng nhạy cảm.Ngoài ra, giao diện Camera Link xuất ra dữ liệu thô 16bit giúp đơn giản hóa việc tích hợp máy dò vào hệ thống.
Do đó, mô-đun EYAS615L giúp khách hàng OEM dễ dàng thực hiện kiểm tra nghiệm thu nhanh trên đầu báo hồng ngoại làm mát bằng GST C615S 640x512 / 15μm LWIR, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của mô-đun hồng ngoại được làm mát hoặc máy ảnh nhiệt hồng ngoại hoàn chỉnh hoặc hệ thống dựa trên làm mát máy dò hồng ngoại.
- Dễ dàng phát triển và tích hợp
- Đầu ra giao diện Cameralink Dữ liệu thô 16bit, Điều khiển cổng nối tiếp
- Cấu trúc tích hợp, kích thước phù hợp với máy dò
- Nguồn cung cấp đơn 5V
- Có khả năng bắt mục tiêu di chuyển tốc độ cao
Người mẫu | EYAS615L |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640x512 |
Pixel Pitch | 15μm |
Cryocooler | RS058 |
Dải quang phổ | 7.7μm ~ 9.5μm LW |
Thời gian làm mát (25 ° C) | ≤5,5 phút |
NETD tối ưu (20 ° C) | ≤25mK |
Chế độ làm việc | |
Tỷ lệ khung hình | 1 ~ 160Hz có thể điều chỉnh |
Chế độ làm việc | Ảnh chụp nhanh;Chế độ tích hợp ITR & Interlace Binning;Chế độ cửa sổ;Chống nở |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | QSH 60pin |
Video kĩ thuật số | Cameralink: Xuất dữ liệu thô 16bit |
Đồng bộ hóa bên ngoài | CC1: Đồng bộ hóa bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC |
Liên lạc | Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây |
Nguồn cấp | Bảng điều khiển hình ảnh 1 kênh: 5V 1 kênh Cryocooler: 24V |
Tiêu thụ điện năng ổn định | 9W |
Kích thước (mm) | 148 × 58,5 × 71 |
Cân nặng | ≤680g |
Nhiệt độ làm việc | -40 ° C ~ + 60 ° C |
Độ lớn rung | Rung: Vận chuyển tốc độ cao gắn trên xe GJB Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần |
Mô-đun ảnh nhiệt EYAS615L được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.
1. Ảnh nhiệt hồng ngoại là gì?
Hình ảnh nhiệt hồng ngoại là một loại phương pháp sử dụng bức xạ hồng ngoại và năng lượng nhiệt để thu thập thông tin về các đối tượng.Theo sự chênh lệch bức xạ giữa vật thể với môi trường nền và sự chênh lệch bức xạ của từng bộ phận của bản thân vật thể, ảnh nhiệt hồng ngoại có thể cho thấy sự dao động bức xạ của từng phần của cảnh, do đó thể hiện các đặc điểm của cảnh.
2. Ưu điểm của hình ảnh nhiệt hồng ngoại là gì?
--- Nhìn xuyên qua bóng tối hoàn toàn;
--- Nhận dạng dưới ngụy trang;
--- Phát hiện tầm xa;
--- Phát hiện sự phân bố nhiệt;
--- Đo nhiệt độ không tiếp xúc;
--- Nhận thức về nghề nghiệp
3. Các ứng dụng của ảnh nhiệt hồng ngoại là gì?
Đo nhiệt độ và chụp ảnh mọi thời tiết là hai chức năng cơ bản của công nghệ ảnh nhiệt hồng ngoại.Các sản phẩm được phát triển dựa trên hai công nghệ này được sử dụng rộng rãi trong lĩnh vực năng lượng điện, an ninh & giám sát, sản xuất công nghiệp, nghiên cứu khoa học, chữa bệnh và các lĩnh vực truyền thống khác.
