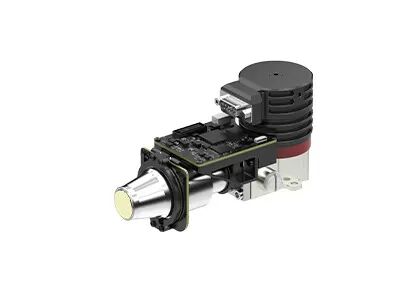

Mô-đun máy ảnh nhiệt độ nhạy cao 320x256 / 30μm MCT MWIR làm mát

  • High Sensitivity Thermal Camera Module 320x256 / 30μm MCT MWIR Cooled
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình EYAS330
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 320x256 / 30μm Tỷ lệ khung hình 1 ~ 200Hz có thể điều chỉnh
Kích thước 142x58,5x71mm Cân nặng ≤680g
NETD ≤9mK Dải quang phổ 3,7 ~ 4,8μm
Điểm nổi bật

Mô-đun máy ảnh nhiệt Mô-đun máy ảnh nhiệt 320x256

,

680g

,

Mô-đun máy ảnh 9mK MWIR
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun quảng cáo làm mát EYAS330



Độ nhạy cao 320x256 / 30μm Mô-đun hồng ngoại làm mát MCT MWIR với Bảng điều khiển tiệm cận



Mô tả Sản phẩm



Mô-đun EYAS330 AD là một mô-đun hồng ngoại làm mát bằng kỹ thuật số-tương tự dựa trên định dạng 320x256 IR FPA 30μm.NETD điển hình của EYAS330 nhỏ hơn 9 triệu.Độ nhạy cao đảm bảo phát hiện hoặc nhận dạng sự khác biệt bức xạ hồng ngoại rất nhỏ ở khoảng cách rất xa.



Mô-đun AD này bao gồm một bo mạch gần cung cấp thời gian FPA và các nguồn điện nhạy cảm.Ngoài ra, giao diện Camera Link xuất ra dữ liệu thô 16bit giúp đơn giản hóa việc tích hợp máy dò vào hệ thống.



Do đó, mô-đun EYAS330 giúp khách hàng OEM dễ dàng thực hiện kiểm tra nghiệm thu nhanh trên đầu báo hồng ngoại làm mát GST C330M 320x256 @ 30μm, bắt đầu phát triển thứ cấp nhanh chóng và rút ngắn thời gian phát triển của mô-đun hồng ngoại được làm mát hoặc camera nhiệt hồng ngoại hoàn chỉnh hoặc hệ thống dựa trên hồng ngoại làm mát máy dò.



Những đặc điểm chính



- Dễ dàng phát triển và tích hợp

- Đầu ra giao diện Cameralink Dữ liệu thô 16bit, Điều khiển cổng nối tiếp

- Cấu trúc tích hợp, kích thước phù hợp với máy dò

- Nguồn cung cấp đơn 5V

- Có khả năng bắt mục tiêu di chuyển tốc độ cao



Thông số sản phẩm



Người mẫu EYAS330
Hiệu suất máy dò hồng ngoại
Nghị quyết 320x256
Pixel Pitch 30μm
Cryocooler RS058
Dải quang phổ 3,7μm ～ 4,8μm MW
Thời gian làm mát (25 ° C) ≤6 phút
NETD tối ưu (20 ° C) ≤9mK
Chế độ làm việc
Tỷ lệ khung hình 1 ~ 200Hz có thể điều chỉnh
Chế độ làm việc Ảnh chụp nhanh;Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn QSH 60pin
Video kĩ thuật số Cameralink: Xuất dữ liệu thô 16bit
Đồng bộ hóa bên ngoài CC1: Đồng bộ hóa bên ngoài INT / Frame;CC2: Đồng bộ hóa bên ngoài MC
Liên lạc Cổng nối tiếp Cameralink: TFG +/-, TC +/-;9600b / giây
Nguồn cấp Bảng điều khiển hình ảnh 1 kênh: 5V
1 kênh Cryocooler: 24V
Tiêu thụ điện năng ổn định 7W
Kích thước (mm) 142 × 58,5 × 71
Cân nặng ≤680g
Nhiệt độ làm việc -40 ° C ~ + 60 ° C
Độ lớn rung Rung: Vận chuyển tốc độ cao gắn trên xe GJB
Sốc: Sóng nửa sin, 40g 11 ms, 3 trục 6 hướng 3 lần mỗi lần



Ứng dụng công nghiệp



Mô-đun ảnh nhiệt EYAS330 được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.

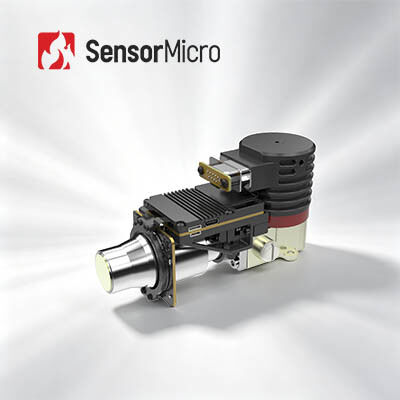

Mô-đun máy ảnh nhiệt độ nhạy cao 320x256 / 30μm MCT MWIR làm mát 0



Triển lãm



Mô-đun máy ảnh nhiệt độ nhạy cao 320x256 / 30μm MCT MWIR làm mát 1



Câu hỏi thường gặp



1. Máy dò MCT / HgCdTe là gì?

MCT, còn được gọi là HgCdTe, đề cập đến Thủy ngân-Cadmium-Tellurid, là một hợp chất hóa học của cadmium telluride (CdTe) và thủy ngân Telluride (HgTe) và là một vật liệu phổ biến trong bộ tách sóng quang.Máy dò MCT / HgCdTe là máy dò quang dẫn hoạt động ở môi trường đông lạnh và có thể phát hiện bức xạ hồng ngoại.Nó nhạy hơn các cảm biến nhiệt.



2. Máy dò T2SL là gì?

T2SL đề cập đến Siêu mạng loại-II, là một vật liệu nhân tạo với dị liên kết tuần hoàn tăng trưởng xen kẽ ở kích thước nanomet.Nó có tính đồng nhất cao và đặc tính quang học vượt trội, chẳng hạn như khối lượng hiệu dụng điện tử lớn, hệ số hấp thụ lớn và hiệu suất lượng tử cao.So với đầu báo hồng ngoại MCT, đầu báo hồng ngoại T2SL có tính đồng nhất vật liệu tốt, giá thành rẻ, hiệu suất tương tự đầu báo hồng ngoại MCT ở dải sóng trung và dài, nhưng có ưu điểm lớn ở dải sóng rất dài.
