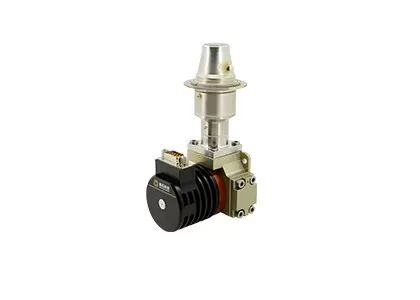

Máy dò hồng ngoại làm mát băng tần kép tích hợp T2SL

Máy dò hồng ngoại làm mát băng tần kép 320x256 / 30µm MWIR / LWIR bằng tia hồng ngoại GST

Đầu báo hồng ngoại làm mát băng tần kép C330S dựa trên công nghệ T2SL hàng đầu thế giới của Global Sensor Technology.Nó bao gồm một FPA 320x256 / 30µm duy nhất để nhận bức xạ hồng ngoại sóng trung và sóng dài và cụm dewar để cung cấp môi trường làm việc chân không nhiệt độ cực thấp cho FPA và một bộ làm mát cryo để làm mát nhiệt độ bên trong cụm dewar.

Mỗi pixel trong số 320x256 pixel trong mảng có thể được chuyển đổi giữa chế độ độ nhạy MWIR và LWIR bằng cách thay đổi điện áp phân cực trên thiết bị, đảm bảo sự nhất quán về mặt không gian giữa hai băng tần.Hình ảnh / video từ cả hai băng tần có thể được ghi lại và xuất ra trong một khoảng thời gian khung hình duy nhất, tối ưu hóa tính nhất quán theo thời gian giữa các băng tần.Tần số khung hình của cả hai băng tần có thể lên đến 100Hz để theo dõi các mục tiêu di chuyển tốc độ cao.

- Độ phân giải: 320x256
- Pixel Pitch: 30µm
- Hình ảnh băng tần kép MW / LW
- Độ nhạy cao
- Tính không đồng nhất tuyệt vời


Đầu báo hồng ngoại C330S MW / LW được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.




1. Làm thế nào để chọn độ phân giải đầu báo hồng ngoại thích hợp?

Nó phụ thuộc vào nhu cầu thực tế và ứng dụng sản phẩm của bạn mà giá cả cũng là một yếu tố cần được quan tâm.Nếu chất lượng hình ảnh không cao, bạn có thể chọn đầu báo hồng ngoại có độ phân giải thấp, chẳng hạn như 120x90, 256x192, 400x300.Nếu bạn cần một hình ảnh rất rõ ràng cho một số mục đích đặc biệt, chẳng hạn như giám sát từ xa, bạn có thể chọn đầu dò hồng ngoại có độ phân giải cao 1280x1024.

2. Làm thế nào để chọn đúng màu giả cho hình ảnh nhiệt?

- Màu trắng xám phù hợp hơn với mục tiêu có nhiệt độ chênh lệch nhỏ

- Màu đỏ và xanh dương phù hợp hơn với cảnh cần tìm ra điểm có vấn đề.

- Màu đỏ sắt là bảng màu tiêu chuẩn của ngành điện lực.

Lưu ý: bất kể bạn chọn bảng màu nào, nhiệt độ nhiệt sẽ không thay đổi chút nào.

3.Làm thế nào để chọn một ống kính máy ảnh nhiệt hồng ngoại phù hợp?

- Ống kính tiêu chuẩn có thể đáp ứng các mục tiêu bình thường với khoảng cách thích hợp

- Đối với ống kính tele, nó phù hợp với các mục tiêu tương đối nhỏ và cần được quan sát từ khoảng cách xa

- Để nhìn rõ hơn chi tiết vật thể ở khoảng cách gần, ống kính góc rộng sẽ tốt hơn.

- Ống kính macro dùng để nhìn mục tiêu rất nhỏ ở khoảng cách gần, chẳng hạn như mạch chip.
