1280x1024 12μm Megapixels Máy dò FPA được làm mát Độ nhạy cao

  • 1280x1024 12μm Megapixels Cooled FPA Detector High Sensitivity
Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình C1212M MWIR
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024 / 12μm NETD ≤20mK (F2 / F4)
Dải quang phổ 3,7 ~ 4,8μm MW Kích thước 149x58,5x71mm
Điểm nổi bật

Máy dò FPA 1280x1024

,

Máy dò FPA làm mát

,

Máy dò FPA megapixel
Để lại lời nhắn
Mô tả sản phẩm

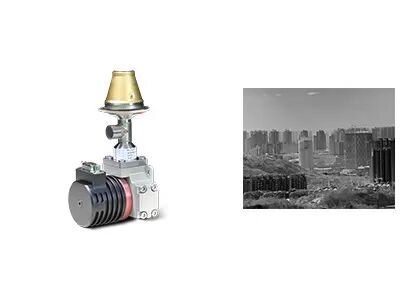

Giới thiệu về máy dò hồng ngoại làm mát C1212M



1280x1024 / 12μm Megapixels Máy dò FPA được làm mát với Cụm làm mát Dewar Tích hợp



Mô tả Sản phẩm



C1212M là một cụm làm mát dewar tích hợp ở định dạng 1280x1024 @ 12μm.Đây là máy dò hồng ngoại làm mát 12μm HgCdTe (MCT) đầu tiên của Trung Quốc với độ phân giải lên tới 1.310.720 pixel hình ảnh hiệu quả.So với các sản phẩm 15μm truyền thống, kích thước điểm ảnh 12μm giảm xuống mang lại độ phân giải không gian tốt hơn và phù hợp với tiêu cự ống kính quang học ngắn hơn để đạt được cùng một phạm vi nhiệm vụ.Do đó, các camera hoặc hệ thống hồng ngoại được thiết kế dựa trên C1212M có kích thước nhỏ gọn hơn và giá cả phải chăng, nhưng không bao giờ ảnh hưởng đến hiệu suất.



 Những đặc điểm chính


- Độ phân giải: 1280x1024
- Pixel Pitch: 12μm
- Độ nhạy cao
- Thiết kế nhỏ gọn
- Nhẹ
- Sự tiêu thụ ít điện năng



Thông số sản phẩm



Người mẫu C1212M MW
Vật liệu MCT
Nghị quyết 1280x1024
Pixel Pitch 12μm
Dải quang phổ 3,7μm ～ 4,8μm MW
Chế độ làm việc Ảnh chụp nhanh, Chế độ tích hợp ITR / IWR;Chế độ cửa sổ;Chống nở
Công suất sạc 6,75Me- / 4,8Me- (ITR)
5,25Me- / 3,3Me- (IWR)
Dải động Chế độ ITR≥80dB
IWR Mode≥76dB
Số lượng đầu ra 4 hoặc 8;Lên đến 20Mpixel / s mỗi đầu ra
NETD ≤20mK (F2 / F4)
Tỷ lệ pixel hiệu quả ≥99,5%
Phản hồi không đồng nhất ≤8%
Loại máy làm lạnh RS058F
Mức tiêu thụ điện ổn định ≤7W
Tiêu thụ điện tối đa ≤17W
Nguồn cấp 24V DC
Thời gian làm mát ≤6 phút
Cân nặng ≤600g
Kích thước (mm) 149x58,5x71
Nhiệt độ làm việc -45 ° C ~ + 71 ° C



Ứng dụng công nghiệp


Đầu báo hồng ngoại làm mát bằng đông lạnh C1212M MWIR được sử dụng rộng rãi trong nhiều lĩnh vực như Hệ thống giám sát từ xa, Hệ thống nâng cao tầm nhìn chuyến bay, Tải trọng đa cảm biến, v.v.

1280x1024 12μm Megapixels Máy dò FPA được làm mát Độ nhạy cao 0



Lợi ích của chúng ta


1280x1024 12μm Megapixels Máy dò FPA được làm mát Độ nhạy cao 1


Câu hỏi thường gặp



1. đầu dò hồng ngoại / cảm biến hình ảnh nhiệt là gì?

Mắt người không thể nhìn thấy sóng hồng ngoại.Đầu báo hồng ngoại / cảm biến hình ảnh nhiệt là một thiết bị quang-điện để phản ứng với bức xạ hồng ngoại và năng lượng nhiệt và chuyển đổi nó thành tín hiệu điện và sau đó xuất ra hình ảnh nhiệt có thể nhìn thấy được.



2.WLP là gì?

WLP đề cập đến gói cấp wafer.Đây là quá trình hoàn thành đóng gói chân không cao trực tiếp trên toàn bộ tấm wafer MEMS, sau đó viết nguệch ngoạc và cắt để tạo thành một cảm biến hồng ngoại duy nhất.Cùng với gói kim loại, gói gốm, chúng là 3 dạng gói chính của máy dò hồng ngoại không được làm mát.



3. Ưu điểm của WLP là gì?

Đầu dò WLP IR được thiết kế đặc biệt để đáp ứng yêu cầu thu nhỏ và chi phí thấp trong việc ứng dụng công nghệ hồng ngoại vào thị trường điện tử tiêu dùng.Công nghệ cảm biến toàn cầu, với khả năng chế tạo khối lượng, hiện đang cung cấp nhiều giải pháp mô-đun hồng ngoại WLP để thúc đẩy nhiều ứng dụng mới hơn của các thị trường mới nổi.
