Máy ảnh hồng ngoại dòng PLUG-R Mô-đun máy ảnh nhiệt không được làm lạnh 400x300 / 17μm

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình PLUG417R
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 400x300 / 17μm Phạm vi đo nhiệt độ -20 ℃ ~ 550 ℃
NETD < 30 triệu Dải quang phổ 8 ~ 14μm
Kích thước 44,5x44,5x33,6mm Cân nặng ≤77g
Điểm nổi bật

Lõi camera hồng ngoại 400x300

,

Mô-đun camera nhiệt không được làm mát

,

Lõi camera hồng ngoại 17μm

Để lại lời nhắn
Mô tả sản phẩm

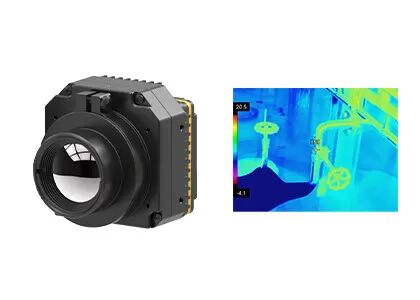

Mô-đun hình ảnh nhiệt PLUG417R



GST PLUG-R Series 400x300 / 17μm Lõi camera hình ảnh nhiệt không được làm lạnh cho camera hồng ngoại



Mô tả Sản phẩm



PLUG417R là một trong những mô-đun camera hồng ngoại nhiệt không được làm mát dòng PLUG-R được phát triển bởi Global Sensor Technology (GST).Nó bao gồm đầu dò hồng ngoại 400x300 / 17μm, đầy đủ các linh kiện quang học, mạch xử lý tín hiệu chuyên nghiệp và thuật toán xử lý hình ảnh.



PLUG417R là một loại mô-đun hình ảnh nhiệt hồng ngoại không được làm mát được ứng dụng trong lĩnh vực đo nhiệt độ và hình ảnh nhiệt công nghiệp.Phạm vi nhiệt độ có thể tùy chỉnh, có thể đáp ứng các yêu cầu cụ thể của máy đo nhiệt công nghiệp và hiển thị hình ảnh nhiệt rõ ràng với phạm vi đo nhiệt độ từ -20 ℃ ~ 550 ℃.



Mô-đun nhiệt PLUG417R có thể được tích hợp vào nhiều sản phẩm đầu cuối cần công nghệ hình ảnh nhiệt hồng ngoại và được ứng dụng trong lĩnh vực đo nhiệt độ, kiểm tra năng lượng điện, thị giác máy, kiểm tra tòa nhà, hóa dầu, v.v.



Những đặc điểm chính


- Độ phân giải đầu báo: 400x300 / 17μm

- Chất liệu máy dò: Vanadium Oxide

- NETD <30mk, Độ nhạy cao
- Tốc độ khung hình: 25Hz / 30Hz / 50Hz / 60Hz
- Kích thước: 44,5x44,5x36,6

- Trọng lượng: ≤77g



Thông số sản phẩm



Người mẫu PLUG417R
Hiệu suất máy dò hồng ngoại
Nghị quyết 400x300
Pixel Pitch 17μm
Dải quang phổ 8 ~ 14μm
NETD <30 triệu k
Đang xử lý hình ảnh
Tỷ lệ khung hình 25Hz / 30Hz / 50Hz / 60Hz
Thời gian khởi động <15 giây
Video tương tự PAL / NTSC
Video kĩ thuật số RAW / YUV / BT656 / LVDS
Thành phần mở rộng USB / Camerlink
Chế độ làm mờ Tuyến tính / Biểu đồ / Hỗn hợp
Zoom kỹ thuật số Thu phóng liên tục 1 ~ 8X, Kích thước bước 1/8
Hiển thị hình ảnh Màu đen nóng / trắng nóng / màu giả
Hướng hình ảnh Theo chiều ngang / dọc / Lật theo đường chéo
Thuật toán hình ảnh NUC / AGC / IDE
Đặc điểm kỹ thuật điện
Giao diện bên ngoài tiêu chuẩn Giao diện 50pin_HRS
Chế độ giao tiếp RS232-TTL, 115200b / giây
Cung cấp hiệu điện thế 4,5 ~ 6V
Đo nhiệt độ
Nhiệt độ hoạt động -10 ° C ~ 50 ° C
Phạm vi nhiệt độ -20 ° C ~ 150 ° C, 100 ° C ~ 550 ° C
độ chính xác nhiệt độ ± 2 ° C hoặc ± 2% (Lấy giá trị lớn nhất)
SDK ARM / Windows / Linux SDK, Nhiệt ảnh toàn màn hình
Tính chất vật lý
Kích thước (mm) 44,5x44,5x36,6
Cân nặng ≤77g
Thích ứng với môi trường
Nhiệt độ hoạt động -40 ° C ~ + 70 ° C
Nhiệt độ bảo quản -45 ° C ~ + 85 ° C
Độ ẩm 5% ~ 95%, không ngưng tụ
Rung động Rung ngẫu nhiên 5,35grms, 3 trục
Sốc Sóng nửa sin, 40g / 11ms, 3 trục 6 hướng
Quang học
Ống kính tùy chọn Tiêu cự cố định Athermal: 7,5mm / 13mm / 19mm / 25mm / 35mm



Ứng dụng công nghiệp



Mô-đun hồng ngoại PLUG417R được sử dụng rộng rãi trong Kiểm tra năng lượng điện, Tầm nhìn máy, Giám sát và An ninh HVAC của Tòa nhà, Ngoài trời, Chữa cháy & Cứu hộ, Thực thi Pháp luật & Cứu hộ, ADAS, Tải trọng UAV, v.v.



Máy ảnh hồng ngoại dòng PLUG-R Mô-đun máy ảnh nhiệt không được làm lạnh 400x300 / 17μm 0



Giới thiệu về Nhóm hồng ngoại GST



Máy ảnh hồng ngoại dòng PLUG-R Mô-đun máy ảnh nhiệt không được làm lạnh 400x300 / 17μm 1



Câu hỏi thường gặp



1. Microbolometer mảng mặt phẳng tiêu không được làm mát hoạt động như thế nào?

Bằng cách sử dụng nguyên lý của hiệu ứng nhiệt bức xạ hồng ngoại, đầu báo hồng ngoại không được làm mát chuyển đổi năng lượng bức xạ hồng ngoại thành nhiệt năng với vật liệu hấp thụ tia hồng ngoại, do đó nhiệt độ của vật liệu nhạy cảm tăng lên.Sau đó, một thông số vật lý nhất định của vật liệu nhạy cảm sẽ thay đổi tương ứng và chuyển đổi thành tín hiệu điện hoặc tín hiệu ánh sáng nhìn thấy thông qua một cơ chế chuyển đổi nhất định được thiết kế để nhận ra việc phát hiện đối tượng.



2. Ưu điểm của đầu báo hồng ngoại không được làm mát là gì?

Máy dò mặt phẳng tiêu điểm hồng ngoại không được làm mát không cần thiết bị Tích hợp Bộ làm mát Dewar (IDCA) và có thể hoạt động ở nhiệt độ phòng.Nó có ưu điểm là khởi động nhanh, tiêu thụ điện năng thấp, kích thước nhỏ, trọng lượng nhẹ, tuổi thọ cao, chi phí thấp, v.v.Mặc dù độ nhạy của máy dò mặt phẳng tiêu hồng ngoại không được làm mát không tốt bằng máy dò hồng ngoại được làm mát, nhưng sau nhiều năm phát triển, hiệu suất chi phí của nó rõ ràng là tốt hơn máy dò được làm mát, có triển vọng ứng dụng rộng rãi hơn.
