Mô-đun máy ảnh nhiệt không làm mát với độ phân giải 640x512

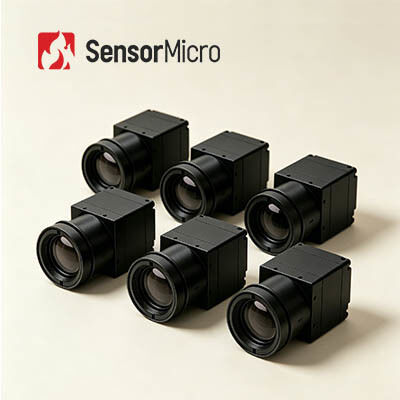

  • iSE Series Stable Performance 640x512 Resolution 12μm Pixel Pitch Uncooled Thermal Camera Module
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình iSE612
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Tốc độ khung hình kỹ thuật số 50Hz NETD điển hình 20mK
Dải quang phổ 8 ~ 14μm Nghị quyết 640x512 / 12μm
Thu phóng kỹ thuật số 1x/2x/4x/8x điện áp cung cấp 2.7V~5.3V
Làm nổi bật

Lõi camera hồng ngoại 400x300

,

Mô-đun camera nhiệt không được làm mát

,

Lõi camera hồng ngoại 17μm
Để lại lời nhắn
Mô tả sản phẩm
Mô-đun máy ảnh nhiệt không làm mát lõi máy ảnh hồng ngoại dòng iSE 640x512/12μm
Tổng quan sản phẩm

iSE612 là một mô-đun máy ảnh nhiệt IR không làm mát từ loạt iSE, có một máy dò hồng ngoại không làm mát 640x512/12μm, các thành phần quang học toàn diện, mạch xử lý tín hiệu chuyên nghiệp,và các thuật toán xử lý hình ảnh tiên tiến.

Với hình ảnh trơn tru, hoạt động ổn định và hiệu suất chi phí thuận lợi, lõi máy ảnh nhiệt iSE612 được trang bị máy dò nhiệt bao bì gốm ApexCore 640 × 512 12μm độc lập.Hiệu suất cảm biến tuyệt vời mang lại hình ảnh nhiệt có tiếng ồn thấp, và NETD≤20mK phản ánh khả năng phân biệt nhiệt độ xuất sắc.

Các đặc điểm chính
  • Mượt mà, ổn định và hiệu quả chi phí cao:Không cần hiệu chuẩn màn trập trong khi hoạt động, loại bỏ sự ngập ngừng hình ảnh. Sử dụng máy dò bao bì gốm ApexCore hiệu quả chi phí cao với NETD≤20mK
  • Gắn gọn và nhẹ:Kích thước nhỏ đến 25,4 × 25,4 × 22,7 mm, trọng lượng lõi rỗng ≤ 26 ± 1,5 g. Thiết kế cấu trúc tiết kiệm không gian cho phép tích hợp hệ thống linh hoạt
  • Rich Feature Set:Hỗ trợ các thuật toán siêu độ phân giải, hình ảnh trong hình ảnh, OSD tùy chỉnh, chế độ ngủ, hiệu chuẩn một cú nhấp chuột và tương thích với các màn hình Micro OLED khác nhau
  • Tích hợp linh hoạt:Tương thích với nhiều ống kính quang học và các thành phần mở rộng để dễ dàng phát triển thứ cấp và tùy chỉnh hệ thống
Thông số kỹ thuật
Mô hình iSE612
Chỉ số của máy dò IR
Vật liệu nhạy cảm VOx
Nghị quyết 640×512
Kích thước pixel 12μm
Phản ứng quang phổ 8μm ~ 14μm
NETD điển hình

≤ 20mK
Xử lý hình ảnh
Tỷ lệ khung hình số 50Hz
Thời gian khởi động 6s
Video số YUV420/YUV422/RGB888/RAW
Thuật toán hình ảnh NUC/DRC/DNS/DDE/SFFC
Không màn trập Được hỗ trợ
Hiển thị hình ảnh 10 Loại (Trắng nóng / Lava / Sắt đỏ / Sắt nóng / Y tế / Bắc Cực / Cầu vồng1/ Cầu vồng2/ Tint / Đen nóng)
Hướng ảnh Phẳng/Đọc/Xét ngang
Zoom số 1x/2x/4x/8x
Chế độ bồi thường Hướng dẫn
Máy điện
Giao diện bên ngoài tiêu chuẩn 50pin: BP040SB-50-0114-B-R0
Giao diện truyền thông TTL-232/USB2.0
Giao diện video kỹ thuật số DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Các thành phần mở rộng USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Giao diện điện
Điện áp cung cấp 2.7V~5.3V
Tiêu thụ năng lượng điển hình 0.8W@50Hz@23±3°C
Máy cơ khí / ống kính
Kích thước lõi trần 25.4×25.4×22.7mm φ36 × 24,3mm
Trọng lượng lõi rỗng 26±1,5g 28±1,5g
Kính quang học Phương pháp lấy nét cố định: 4.8/9.1/13/19mm
  • Phương pháp lấy nét cố định: 25/35/50/70/100mm
  • Nắm tay: 25/35/50mm
  • Kính động cơ: 75/100/150mm
  • Zoom liên tục: 15~75/20~100/28~90/30~150/30~180/25~225mm
Tác động Half sinus Wave, 40g/11ms, hướng va chạm X axis, 3 lần 1500g@0,4ms
Vibration (sự rung động)

5.35g, rung động ngẫu nhiên, 3 trục
Các thành phần màn trập Tùy chọn
Khả năng thích nghi với môi trường
Nhiệt độ hoạt động -40°C~+70°C
Nhiệt độ lưu trữ -45°C~+85°C
Độ ẩm 5% ~ 95%, không ngưng tụ
Chứng nhận RoHS2.0/REACH
Ứng dụng công nghiệp
  • Tầm nhìn công nghiệp
  • Bắn cháy và cứu hộ
  • Giám sát an ninh
  • Quan sát ngoài trời
  • Máy nhìn
  • Điện tử tiêu dùng
Khả năng của công ty
  • Độ nhạy cao và hiệu suất tuyệt vời
  • Công nghệ hàng đầu thế giới trong ngành công nghiệp hồng ngoại
  • Có nhiều máy dò hồng ngoại khác nhau - cả máy dò hồng ngoại không làm mát và làm mát trong các định dạng và kích thước pixel khác nhau
  • Sản xuất số lượng lớn để đảm bảo giao hàng nhanh chóng - ba dây chuyền sản xuất với khả năng sản xuất hàng năm lên đến hàng triệu máy dò
Câu hỏi thường gặp
Làm thế nào để làm việc microbolometer không làm mát phẳng tiêu cự?
Bằng cách sử dụng nguyên tắc hiệu ứng nhiệt bức xạ hồng ngoại, máy dò hồng ngoại không làm mát chuyển đổi năng lượng bức xạ hồng ngoại thành năng lượng nhiệt với vật liệu hấp thụ hồng ngoại,để nhiệt độ của vật liệu nhạy cảm tăngVậy thì, a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
Lợi thế của máy dò hồng ngoại không làm mát là gì?
Máy phát hiện phẳng tiêu cự hồng ngoại không làm mát không cần thiết bị hội tụ bộ lạnh Dewar tích hợp (IDCA) và có thể hoạt động ở nhiệt độ phòng.kích thước nhỏ, trọng lượng nhẹ, tuổi thọ dài, chi phí thấp v.v. Mặc dù độ nhạy của máy dò phẳng tiêu cự hồng ngoại không được làm mát không tốt như các máy dò hồng ngoại làm mát, sau nhiều năm phát triển,hiệu suất chi phí của nó đã rõ ràng là tốt hơn so với các máy dò làm mát, có triển vọng ứng dụng rộng hơn.
