Camera nhiệt hồng ngoại siêu nhỏ Lõi 120x90 17μm cho Nhà thông minh

Nguồn gốc Vũ Hán, tỉnh Hồ Bắc, Trung Quốc
Hàng hiệu GST
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình TIMO120
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Negotiable
Điều khoản thanh toán L / C, T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Nghị quyết 120x90 Pixel Pitch 17μm
Dải quang phổ 8 ~ 14μm Phạm vi nhiệt độ -20 ℃ ~ + 120 ℃ (Có thể tùy chỉnh)
NETD ≤60mK Kích thước 8,5x8,5x9,16mm
Điểm nổi bật

Lõi camera nhiệt 120x90

,

Lõi camera nhiệt siêu hồng ngoại

,

Lõi camera nhiệt nhà thông minh

Để lại lời nhắn
Mô tả sản phẩm
Mô-đun máy ảnh nhiệt TIMO120



Lõi camera nhiệt hồng ngoại siêu nhỏ 120x90 / 17μm cho Nhà thông minh, Tòa nhà thông minh



Mô tả Sản phẩm



Mô-đun nhiệt hồng ngoại TIMO120 tích hợp đầu dò hồng ngoại 120x90 / 17μm gói mức wafer (WLP) và được định hướng cho các ứng dụng có kích thước, trọng lượng, công suất, chi phí được tối ưu hóa (SWaP-C).Cấu trúc siêu thu nhỏ của nó dễ dàng được tích hợp vào các thiết bị thông minh khác nhau, máy ảnh nhiệt hoặc thiết bị đầu cuối di động với các yêu cầu khắt khe về chi phí, kích thước và trọng lượng.



So với các công cụ đo nhiệt độ truyền thống, mô-đun cảm biến IR TIMO120 có độ nhạy cao hơn so với các mảng nhiệt điện thông thường trong quá trình phòng chống dịch.Cũng bằng cách sử dụng bao bì cấp wafer, mô-đun camera cảm biến nhiệt TIMO120 có giá cả phải chăng hơn trong các ứng dụng hình ảnh hồng ngoại cần yêu cầu nghiêm ngặt về chi phí, kích thước và trọng lượng.



Nhờ công nghệ WLP, mô-đun nhiệt không được làm mát của dòng TIMO được ưa chuộng tại các thị trường mới nổi như điện tử tiêu dùng.Việc tích hợp mô-đun ảnh nhiệt TIMO vào nhiều sản phẩm thiết bị đầu cuối hơn và rút ngắn thời gian phát triển thứ cấp của khách hàng sẽ dễ dàng hơn.



Những đặc điểm chính



- Kích thước tối thiểu 8.5x8.5x9.16mm

- Phạm vi nhiệt độ từ -20 ℃ ~ + 120 ℃

- Tích hợp dễ dàng

- Bộ phát triển SDK hoàn chỉnh

- Thiết kế công suất thấp ở mức 9mW



Thông số sản phẩm



Người mẫu TIMO-120
Hiệu suất máy dò hồng ngoại
Nghị quyết 120x90
Pixel Pitch 17μm
Dải quang phổ 8 ~ 14μm
NETD ≤60mK
Loại ống kính WLO
Chế độ tập trung Thu phóng cố định
HFOV 90 ° / 50 °
Độ sâu trường 10cm đến vô cực
Tỷ lệ khung hình 1 ~ 30Hz (Có thể tùy chỉnh)
Đo nhiệt độ
Phạm vi nhiệt độ -20 ° C ~ + 120 ° C (Có thể tùy chỉnh)
độ chính xác nhiệt độ Có thể tùy chỉnh (Đáp ứng các yêu cầu của Nhiệt kế cơ thể hoặc công nghiệp)
Giao diện / Điều khiển
AVDD 3,6V ± 0,05V
VSK / VDET 4,7 ± 0,05V
DVDD 1,8V ± 0,05V
Giao diện Giao diện kỹ thuật số
Sự tiêu thụ năng lượng 45mW (Chế độ điển hình);9mW (Chế độ nguồn điện thấp)
Tính chất vật lý
Kích thước (mm) 12x10x5.48 (HFOV = 90 °);8.5x8.5x9.16 (HFOV = 50 °) (Thông số kỹ thuật sẽ có trước)
Nhiệt độ hoạt động -20 ° C ~ + 60 ° C
Nhiệt độ bảo quản -40 ° C ~ + 85 ° C



Ứng dụng công nghiệp



Mô-đun máy ảnh nhiệt TIMO120 được sử dụng rộng rãi trong nhiều lĩnh vực, chẳng hạn như Thermography, Intelligent Hardware, Smart Building, Smart Home, AIoT, v.v.

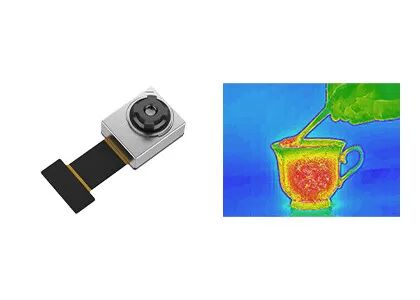

Camera nhiệt hồng ngoại siêu nhỏ Lõi 120x90 17μm cho Nhà thông minh 0



Những lời khen ngợi từ khách hàng



Camera nhiệt hồng ngoại siêu nhỏ Lõi 120x90 17μm cho Nhà thông minh 1



Câu hỏi thường gặp



1. Ảnh nhiệt hồng ngoại là gì?

Trong tự nhiên, mọi vật có nhiệt độ cao hơn độ không tuyệt đối (- 273 ℃) đều có thể bức xạ tia hồng ngoại.Bằng cách sử dụng đầu dò camera hồng ngoại để đo sự chênh lệch nhiệt độ bức xạ hồng ngoại giữa mục tiêu và nền, bạn có thể nhận được các hình ảnh hồng ngoại khác nhau, còn được gọi là hình ảnh nhiệt.



2. Đầu báo hồng ngoại hoạt động như thế nào?

Bức xạ hồng ngoại do mục tiêu phát ra đi vào phạm vi cảm biến của đầu báo nhiệt, sau đó đầu dò hồng ngoại chuyển đổi tín hiệu bức xạ có cường độ khác nhau thành tín hiệu điện tương ứng, sau đó thông qua khuếch đại và xử lý video, tạo thành hình ảnh hồng ngoại có thể được quan sát bởi mắt thường.



3. Ưu điểm của đầu báo hồng ngoại không được làm mát là gì?
Máy dò mặt phẳng tiêu điểm hồng ngoại không được làm mát không cần thiết bị Tích hợp Bộ làm mát Dewar (IDCA) và có thể hoạt động ở nhiệt độ phòng.Nó có ưu điểm là khởi động nhanh, tiêu thụ điện năng thấp, kích thước nhỏ, trọng lượng nhẹ, tuổi thọ cao, chi phí thấp, v.v.Mặc dù độ nhạy của máy dò mặt phẳng tiêu hồng ngoại không được làm mát không tốt bằng máy dò hồng ngoại được làm mát, nhưng sau nhiều năm phát triển, hiệu suất chi phí của nó rõ ràng là tốt hơn máy dò được làm mát, có triển vọng ứng dụng rộng rãi hơn.
