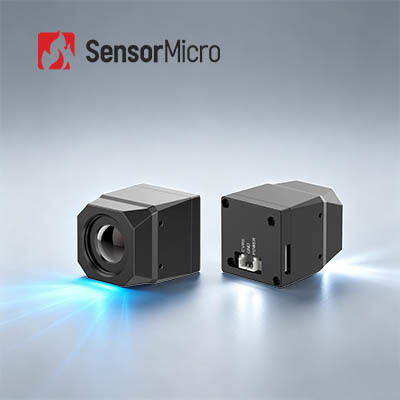

640x512 Phân tích mô-đun máy ảnh nhiệt không làm mát với phạm vi quang phổ 8 ~ 14μm và 30mK NETD
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | SensorMicro |
| Chứng nhận | ISO9001:2015; RoHS; Reach |
| Số mô hình | MICO612 |
| Số lượng đặt hàng tối thiểu | 1 miếng |
| Giá bán | Có thể thương lượng |
| Điều khoản thanh toán | T/T |
Thông tin chi tiết sản phẩm
| Nghị quyết | 640x512 / 12μm | NETD | 30mK/F1.0/25oC |
|---|---|---|---|
| Ống kính máy ảnh | Nhiều có sẵn | Tốc độ khung hình | 25Hz/30Hz/50Hz |
| Video tương tự | PAL(mặc định) / NTSC | Dải quang phổ | 8 ~ 14μm thấp |
| Làm nổi bật | Camera giám sát nhiệt LWIR,Mô-đun camera giám sát LWIR,Mô-đun máy ảnh LWIR không làm mát 640x512 |
||
Mô tả sản phẩm
Mô-đun Camera LWIR giám sát nhiệt không làm mát 640x512 8~14μm LW
Tổng quan sản phẩm
LWIR 640x512 / 12μm Uncooled Thermal Camera Module cho an ninh và giám sát
MICO612 lõi máy ảnh hồng ngoại siêu nhỏ gọn tích hợp một máy dò hồng ngoại độ phân giải chính 640 × 512, nhiều tùy chọn của ống kính quang học, bảng xử lý hình ảnh và khung cấu trúc mạnh mẽ.Nó truyền video analog hoặc kỹ thuật số đến nền tảng backend để tích hợpVới mảng lớn hơn, MICO612 đáp ứng các nhu cầu khác nhau của khách hàng khác nhau.
Các đặc điểm chính
- Khả năng tương thích phổ biến, hiệu quả về chi phí
• Được trang bị với máy dò hồng ngoại cấp wafer 640 × 512 / 12μm chính phát triển, cho phép áp dụng rộng rãi
• Tích hợp với một chip ASIC chuyên dụng cho hiệu quả năng lượng cao - Thiết kế SWaP tối ưu
• Kích thước phần: chỉ 22,2 × 22,2 × 27,2mm (không bao gồm ống kính)
• Chỉ nặng 30,3 ± 2g
• Tiêu thụ năng lượng thấp: 680mW - Phát triển dễ dàng và tích hợp nhanh
• Video analog gốc hoặc đầu ra video kỹ thuật số, hỗ trợ cả hai tiêu chuẩn CVBS / USB / MIPI - không cần phát triển bổ sung
• Dễ lắp đặt với nỗ lực thiết kế cấu trúc tối thiểu
Thông số kỹ thuật sản phẩm
| Mô hình | MICO612 |
|---|---|
| Máy phát hiện IR | Vật liệu nhạy cảm:VOx |
| Nghị quyết:640×512 | |
| Kích thước pixel:12μm | |
| NETD:≤ 30mK/F1.0/25°C | |
| Phản ứng quang phổ:8~14μm | |
| Kính quang học | Tập trung/F#:4.8/F1.0 9.1mm/F1.0 13mm/F1.0 |
| FOV:91° H x 73° V 47.7° H x 38.2° V 33° H x 26° V | |
| Phạm vi phát hiện (8 pixel):99m (5'11" người cao) 360m (4m × 3m xe) | |
| Loại:Trọng tâm cố định Athermal Lớp kín/bọc ống kính đầu tiên:IP67 | |
| Xử lý hình ảnh | Video tương tự:PAL ( mặc định) / NTSC |
| Video số:USB / MIPI | |
| Tỷ lệ khung hình:25Hz/30Hz/50Hz | |
| Thời gian khởi động:≤ 6s Thuật toán hình ảnh:NUC/DRC/DNS/DDE/SFFC Màu giả:11 loại - có thể tùy chỉnh | |
| Giao diện điện | Giao diện bên ngoài tiêu chuẩn:Giao diện 3PIN (A1251-WV-S-3P) |
| Giao diện video:CVBS. USB. MIPI | |
| Cung cấp điện | Điện áp cung cấp:DC: 5V ~ 24V |
| Tiêu thụ năng lượng ổn định:≤680mW@5V, 23±3°C | |
| Máy móc | Kích thước:22.2mm × 22.2mm × 27.2mm (L × W × H) |
| Trọng lượng:30.3±2g | |
| Khả năng thích nghi với môi trường | Nhiệt độ hoạt động:-40°C~+70°C |
| Nhiệt độ lưu trữ:-45°C+85°C | |
| Độ ẩm:5% ~ 95%, không ngưng tụ | |
| Động lực:Rung động ngẫu nhiên, 5,35grms, 3 trục | |
| Tác động:Half Sinus Wave, 40g / 11ms, 3 trục, 6 hướng Chứng nhận:RoHS2.0/Reach |
Ứng dụng công nghiệp
Mô-đun máy ảnh nhiệt MICO612 có thể được tích hợp vào máy ảnh an ninh với giám sát nhiệt độ từ khoảng cách ngắn đến xa, chẳng hạn như máy ảnh PTZ, máy ảnh Box, máy ảnh Speed Dome.
Dịch vụ tùy chỉnh
- Tùy chỉnh sản phẩm:Điều chỉnh cấu hình và điều chỉnh thuật toán để đáp ứng các yêu cầu cụ thể của ngành
- Hỗ trợ và đào tạo kỹ thuật tại chỗ:Cung cấp cho khách hàng cốt lõi thiết lập hệ thống thực tế và đào tạo hoạt động
- Sáng tạo chung cho các sản phẩm và thị trường mới:Hợp tác với khách hàng để cùng phát triển các giải pháp ứng dụng hồng ngoại sáng tạo
Câu hỏi thường gặp
Máy phát hiện hồng ngoại hoạt động như thế nào?
Máy phát hiện hồng ngoại hoạt động bằng cách phát hiện bức xạ điện từ trong phạm vi hồng ngoại.
Máy phát hiện nhiệt hoạt động bằng cách đo sự thay đổi nhiệt độ do hấp thụ bức xạ hồng ngoại.microbolometer bao gồm một ma trận các yếu tố kháng nhỏ nhạy cảm với nhiệtKhi bức xạ hồng ngoại được hấp thụ bởi máy dò, nó làm cho nhiệt độ của các yếu tố kháng tăng,dẫn đến sự thay đổi kháng điện có thể được phát hiện và chuyển đổi thành một hình ảnh.
Mặt khác, máy dò photon hoạt động bằng cách chuyển đổi photon từ bức xạ hồng ngoại thành tín hiệu điện.Hai loại máy dò photon phổ biến là máy dò quang điện và máy dò quang điệnCác máy dò quang điện tạo ra điện áp khi các photon hồng ngoại được hấp thụ, trong khi các máy dẫn quang tăng độ dẫn của chúng khi các photon được hấp thụ.
Máy phát hiện hồng ngoại cũng có thể sử dụng các cơ chế phát hiện khác, chẳng hạn như pyroelectricity, nơi thay đổi nhiệt độ gây ra điện tích trong vật liệu, hoặc hiệu ứng nhiệt điện,nơi sự khác biệt nhiệt độ giữa hai vật liệu tạo ra điện áp.
Tín hiệu đầu ra từ máy dò hồng ngoại có thể được xử lý và hiển thị dưới dạng hình ảnh, có thể được sử dụng cho nhiều mục đích khác nhau, chẳng hạn như hình ảnh nhiệt trong các ứng dụng y tế hoặc công nghiệp,cảm biến từ xa môi trường, và quét nhiệt trong hệ thống an ninh.
