xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,8W |
---|---|---|---|
Dải quang phổ | 8~14μm | cao độ pixel | 12μm |
MẠNG LƯỚI | <40mK | Tỷ lệ khung hình | 25Hz/30Hz |
Điểm nổi bật | Mô-đun camera nhiệt LWIR chữa cháy,Mô-đun camera nhiệt 0,8W |

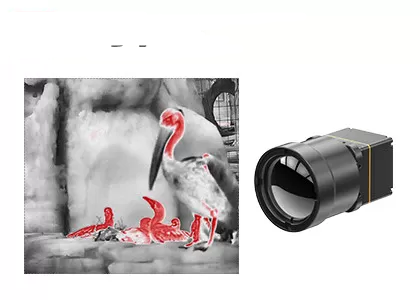

Mô-đun máy ảnh nhiệt LWIR với phạm vi đo nhiệt độ -20oC~150oC/0 ~ 550oC
Mô-đun nhiệt TWIN612 là sản phẩm mới được phát triển bởi Global Sensor Technology.Nó tích hợp đầu dò hồng ngoại không làm mát gói gốm 640×512/12µm.Với NETD<40mk thông thường, mô-đun nhiệt TWIN612 có thể hiển thị hình ảnh rõ hơn, sắc nét hơn và chi tiết hơn.
Với phạm vi đo nhiệt độ -20oC~150oC/0 ~ 550oC, độ chính xác ±2oC hoặc ±2% và tốc độ khung hình lên tới 30Hz, mô-đun nhiệt đảm bảo hình ảnh nhiệt mượt mà và đo nhiệt độ chính xác.
Mô-đun nhiệt TWIN612 có ưu điểm là thiết kế nhỏ gọn, cấu trúc trọng lượng nhẹ và mức tiêu thụ điện năng thấp tới 0,8w.Với các thuật toán hình ảnh nâng cao và chức năng đo nhiệt độ, mô-đun nhiệt TWIN612 thể hiện hình ảnh ổn định hơn và nhiệt độ chính xác hơn.
Quy trình đóng gói gốm sứ tương tự như bao bì kim loại, là công nghệ đóng gói bằng máy dò hồng ngoại trưởng thành.So với bao bì kim loại, khối lượng và trọng lượng của máy dò được đóng gói sẽ giảm đi rất nhiều.Do đó, mô-đun nhiệt TWIN612 có thể được áp dụng cho các ngành có yêu cầu khắt khe về kích thước, trọng lượng và mức tiêu thụ điện năng.
- Kích thước nhỏ: 25,4mm×25,4mm×35mm
- Trọng lượng nhẹ: 25g
- NETD điển hình<40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Mức tiêu thụ điện năng điển hình thấp tới 0,8W
Người mẫu | TWIN612/R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640×512 |
Kích thước pixel | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD điển hình | <40mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz/30Hz |
Thời gian khởi động | 6 giây |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | YUV/BT.656/LVDS/USB2.0 |
Hiển thị hình ảnh | Tổng cộng 11 (Trắng nóng/Dung nham/Ironbow/Aqua/Sắt nóng/Y tế/Bắc Cực/Cầu vồng1/Rainbow2/Đỏ nóng/Đen nóng) |
Thuật toán hình ảnh | NUC/3D/2D/DRC/EE |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 50pin_HRS |
Phương thức giao tiếp | RS232/USB2.0 |
Cung cấp hiệu điện thế | 4 ~ 5,5V |
Tiêu thụ điện năng điển hình | 0,8W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10oC~50oC |
Phạm vi đo nhiệt độ | -20oC~150oC, 0oC~550oC |
Độ chính xác đo nhiệt độ | Lớn hơn ±2oC hoặc ±2% |
SDK | Windows/Linux;Đạt được phân tích và chuyển đổi luồng video từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 25,4×25,4×35 (Không có ống kính) |
Cân nặng | 25g (Không có ống kính) |
Khả năng thích ứng môi trường | |
Nhiệt độ hoạt động | -40oC~+70oC |
Nhiệt độ bảo quản | -45oC~+85oC |
Độ ẩm | 5%~95%, không ngưng tụ |
Rung | 5,35 gram, 3 trục |
Sốc | Nửa sóng hình sin, 40g/11ms, 3 trục, 6 hướng |
Quang học | |
Ống kính tùy chọn | Cố định Athermal: 13mm |
Mô-đun hình ảnh nhiệt TWIN612/R được áp dụng cho lĩnh vực Đo nhiệt độ, Giám sát an ninh, Tải trọng UAV, Robot, Phần cứng thông minh, ADAS, Chữa cháy & Cứu hộ
1. Camera nhiệt có thể nhìn xuyên tường hoặc các vật thể rắn khác không?
Không, camera nhiệt không thể nhìn xuyên tường hoặc vật rắn.Chúng phát hiện và đo bức xạ hồng ngoại phát ra hoặc phản xạ bởi các vật thể trong tầm nhìn của chúng.Tuy nhiên, một số vật liệu nhất định, chẳng hạn như thủy tinh, cho phép bức xạ hồng ngoại đi qua, vì vậy camera nhiệt có thể “nhìn” xuyên qua những vật liệu trong suốt này.
2. Mô-đun nhiệt được làm mát và không được làm mát là gì?
Mô-đun nhiệt được làm mát và không được làm mát là loại hệ thống hình ảnh hồng ngoại (IR) được sử dụng để thu và phân tích bức xạ nhiệt.Chúng thường được sử dụng trong các ứng dụng như giám sát, chữa cháy, kiểm tra công nghiệp
3. Sự khác biệt giữa mô-đun nhiệt được làm mát và không được làm mát là gì?
Sự khác biệt chính nằm ở loại công nghệ cảm biến được sử dụng.Các mô-đun nhiệt được làm mát kết hợp cơ chế làm mát bằng đông lạnh để duy trì cảm biến ở nhiệt độ cực thấp, thường là dưới -200 độ C.Việc làm mát này giúp tăng cường độ nhạy và giảm tiếng ồn của cảm biến, mang lại chất lượng hình ảnh cao hơn và hiệu suất tốt hơn trong các ứng dụng tầm xa và độ phân giải cao.Tuy nhiên, mô-đun nhiệt được làm mát đắt hơn, lớn hơn và cần được bảo trì định kỳ.
Mặt khác, các mô-đun nhiệt không được làm mát sử dụng cảm biến vi nhiệt kế hoạt động ở nhiệt độ phòng.Những cảm biến này phát hiện những thay đổi về nhiệt độ và chuyển đổi chúng thành tín hiệu điện, sau đó được xử lý để tạo ra hình ảnh nhiệt.Các mô-đun nhiệt không được làm mát nhỏ hơn, gọn hơn, ít tốn kém hơn và không cần bảo trì.Tuy nhiên, chúng có độ nhạy thấp hơn và có thể không hoạt động tốt trong các tình huống đòi hỏi khắt khe.
