PLUG1212 Mô-đun hồng ngoại không được làm mát 1280x1024 có độ ổn định cao cho mọi điều kiện thời tiết
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 1280x1024/12μm | MẠNG LƯỚI | <50mK |
---|---|---|---|
Dải quang phổ | 8~14μm | Kích cỡ | 20x20x10,4mm |
Điểm nổi bật | Mô-đun hồng ngoại không được làm mát 1280x1024,Mô-đun hồng ngoại không được làm mát có độ ổn định cao,Mô-đun máy ảnh nhiệt PLUG1212 |

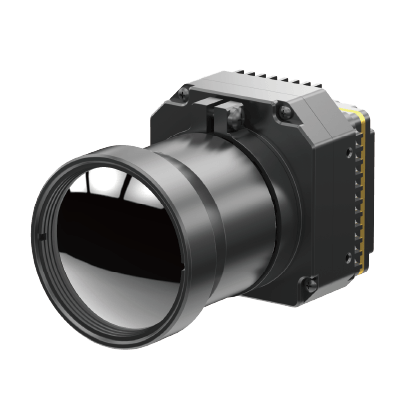

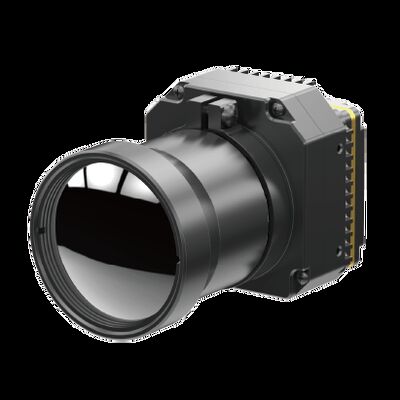

PLUG1212 Mô-đun hồng ngoại không làm mát 1280x1024 có độ ổn định cao cho mọi điều kiện thời tiết
Lõi camera nhiệt không được làm mát PLUG1212 cung cấp hình ảnh nhiệt lên tới 1280x1024 pixel và hiển thị cho bạn những chi tiết nhỏ nhất.Kích thước pixel giảm 12µm của nó mang lại độ phân giải không gian tốt hơn và phù hợp với tiêu cự ống kính quang học ngắn hơn để đạt được cùng một nhiệm vụ trong phạm vi.
Không giống như các hệ thống hình ảnh nhiệt được làm mát truyền thống, Mô-đun hình ảnh nhiệt HD LWIR 1280x1024/12μm VOx không được làm mát hoạt động mà không cần hệ thống làm mát đông lạnh.Điều này giúp giảm đáng kể chi phí, tăng tính di động và quy trình bảo trì được đơn giản hóa.Mô-đun này sử dụng cảm biến vi nhiệt kế không được làm mát tiên tiến nhất dựa trên công nghệ VOx (Vanadium Oxide), đảm bảo hiệu suất chụp ảnh nhiệt liên tục và đáng tin cậy.
Thiết kế nhỏ gọn của mô-đun, với kích thước được tối ưu hóa để tích hợp dễ dàng, giúp nó phù hợp để cài đặt trên máy bay không người lái, thiết bị cầm tay, hệ thống bảo mật và các nền tảng di động khác.Mô-đun nhẹ này đã được thiết kế để đảm bảo tích hợp liền mạch vào các hệ thống hiện có, mang lại sự linh hoạt và linh hoạt trong các ứng dụng chụp ảnh nhiệt.
Lõi nhiệt hồng ngoại PLUG1212 được ứng dụng trong nhiều lĩnh vực và các giải pháp thông tin hình ảnh của nó bao gồm cả ngày, đêm, tầm nhìn hạn chế và mọi điều kiện thời tiết.
- Hình ảnh nhiệt cực rõ
- Hiệu suất ổn định
- Chất lượng hình ảnh rõ ràng và chi tiết
- Khả năng thích ứng môi trường mạnh mẽ
Người mẫu | CẮM1212 |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 1280x1024 |
Độ phân giải pixel | 12μm |
Dải quang phổ | 8 ~ 14μm |
NETD | <30mk |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz |
Thời gian khởi động | <25 giây |
Video tương tự | / |
Video kĩ thuật số | HDMI/NGUYÊN/YUV/BT1120 |
Thành phần mở rộng | USB/Camerlink |
Chế độ làm mờ | Tuyến tính/Biểu đồ/Hỗn hợp |
Thu phóng kỹ thuật số | Thu phóng liên tục 1~8X, Kích thước bước 1/8 |
Hiển thị hình ảnh | Đen nóng/Trắng nóng/Màu giả |
Hướng hình ảnh | Lật theo chiều ngang/dọc/chéo |
Thuật toán hình ảnh | NUC/AGC/IDE |
Đặc điểm kỹ thuật điện | |
Giao diện bên ngoài tiêu chuẩn | Giao diện 50pin_HRS |
Chế độ liên lạc | RS232-TTL, 115200bps |
Cung cấp hiệu điện thế | 5±0.5V |
Tiêu thụ điện năng điển hình | <2.0W |
Tính chất vật lý | |
Kích thước (mm) | 56x56x40.2 |
Cân nặng | 220g |
Thích ứng môi trường | |
Nhiệt độ hoạt động | -40°C ~ +70°C |
Nhiệt độ bảo quản | -45°C ~ +85°C |
Độ ẩm | 5%~95%, không ngưng tụ |
Rung | Rung ngẫu nhiên 5,35grms, 3 trục |
Sốc | Sóng nửa hình sin, 40g/11ms, 3 trục 6 hướng |
Quang học | |
Ống kính tùy chọn | Cố định Tập Trung Athermal: 19mm/25mm |
Mô-đun hình ảnh hồng ngoại PLU1212 được sử dụng rộng rãi trong An ninh & Giám sát, Ngoài trời, Chữa cháy & Cứu hộ, Thực thi Pháp luật & Cứu hộ, ADAS, Tải trọng UAV, v.v.
1. Đầu dò hồng ngoại hoạt động như thế nào?
Máy dò hồng ngoại hoạt động bằng cách cảm nhận bức xạ điện từ trong phạm vi hồng ngoại.Cơ chế phát hiện chính xác khác nhau tùy thuộc vào loại máy dò hồng ngoại.
Máy dò nhiệt hoạt động bằng cách đo sự thay đổi nhiệt độ do hấp thụ bức xạ hồng ngoại.Ví dụ, máy đo nhiệt độ vi mô bao gồm một ma trận gồm các phần tử điện trở cực nhỏ nhạy cảm với nhiệt.Khi bức xạ hồng ngoại được máy dò hấp thụ sẽ làm cho nhiệt độ của phần tử điện trở tăng lên, dẫn đến sự thay đổi điện trở có thể được phát hiện và chuyển thành hình ảnh.
Mặt khác, máy dò photon hoạt động bằng cách chuyển đổi các photon từ bức xạ hồng ngoại thành tín hiệu điện.Hai loại máy dò photon phổ biến là máy dò quang điện và máy quang dẫn.Máy dò quang điện tạo ra điện áp khi các photon hồng ngoại được hấp thụ, trong khi các chất quang dẫn tăng độ dẫn của chúng khi các photon được hấp thụ.
Máy dò hồng ngoại cũng có thể sử dụng các cơ chế phát hiện khác, chẳng hạn như nhiệt điện, trong đó sự thay đổi nhiệt độ tạo ra điện tích trong vật liệu hoặc hiệu ứng nhiệt điện, trong đó chênh lệch nhiệt độ giữa hai vật liệu tạo ra điện áp.
Tín hiệu đầu ra từ máy dò hồng ngoại có thể được xử lý và hiển thị dưới dạng hình ảnh, có thể được sử dụng cho nhiều mục đích khác nhau, chẳng hạn như chụp ảnh nhiệt trong các ứng dụng y tế hoặc công nghiệp, viễn thám về môi trường và quét nhiệt trong hệ thống an ninh.
