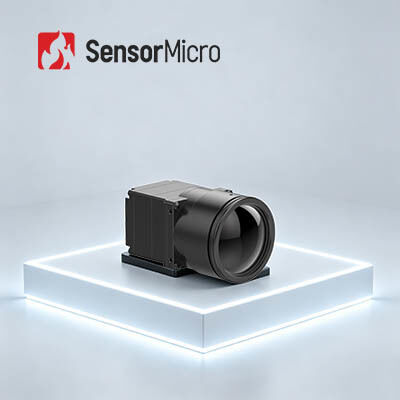

COIN1212 Mô-đun hồng ngoại không làm mát độ phân giải 1280x1024 Kích thước điểm ảnh 12µm cho mọi điều kiện thời tiết

  • COIN1212 1280x1024 Resolution 12µm Pixel Size Uncooled Infrared Module for All Weather Conditions
Nguồn gốc Trung Quốc
Hàng hiệu SensorMicro
Chứng nhận ISO9001:2015; RoHS; Reach
Số mô hình COIN1212
Số lượng đặt hàng tối thiểu 1 miếng
Giá bán Có thể thương lượng
Điều khoản thanh toán T/T
Thông tin chi tiết sản phẩm
Nghị quyết 1280x1024/12μm NETD điển hình 40mK/F1.0/25oC
Dải quang phổ 8 ~ 14μm Tốc độ khung hình kỹ thuật số 30Hz
điện áp cung cấp 4,5 ~ 5,5V Tiêu thụ điện năng điển hình 1.0W
Làm nổi bật

Mô-đun hồng ngoại không được làm mát 1280x1024

,

Mô-đun hồng ngoại không được làm mát có độ ổn định cao

,

Mô-đun máy ảnh nhiệt PLUG1212
Để lại lời nhắn
Mô tả sản phẩm
COIN1212 Mô-đun Hồng ngoại Độ ổn định cao 1280x1024/12µm cho Mọi Điều kiện Thời tiết
Tổng quan sản phẩm

Lõi camera hồng ngoại COIN1212 sử dụng bộ dò hồng ngoại megapixel 1280×1024@12µm. Tích hợp thuật toán xử lý tín hiệu và tạo ảnh tiên tiến, hỗ trợ các giao thức nối tiếp phổ biến, nhiều đầu ra video và tùy chọn ống kính đầy đủ. Khả năng phát hiện điểm nóng nhanh và hình ảnh nhiệt sắc nét giúp phát triển thứ cấp dễ dàng, lý tưởng cho giám sát cơ sở hạ tầng, sản xuất cao cấp, giao thông thông minh và các dự án ảnh nhiệt cấp nghiên cứu.

Tính năng chính
  • Hình ảnh Độ nét cao, Phát hiện Chính xác: Độ phân giải megapixel 1280×1024/12µm cho phép chụp ảnh HD trường nhìn rộng và tầm xa. Chụp chi tiết mục tiêu nhỏ rõ ràng trong quan sát tầm gần.
  • Đầy đủ tính năng và Hiệu quả chi phí: Được chế tạo với bộ dò hồng ngoại không làm lạnh khổ lớn hàng đầu trong ngành. Tích hợp thuật toán xử lý ảnh tiên tiến để nâng cao độ rõ nét của ảnh và chất lượng hình ảnh.
  • Tích hợp Nhanh chóng, Phát triển Tăng tốc: Hỗ trợ nhiều giao diện đầu ra hình ảnh bao gồm DVP và BT.1120. Xuất dữ liệu ảnh RAW/YUV với điều khiển cổng nối tiếp.
Thông số kỹ thuật sản phẩm
Mẫu mã COIN1212
Chỉ số Bộ dò IR
Vật liệu nhạy VOx
Độ phân giải 1280×1024
Kích thước điểm ảnh 12µm
Phổ đáp ứng 8µm ~ 14µm
NETD điển hình ≤40mK/F1.0/25℃
Xử lý ảnh
Tốc độ khung hình kỹ thuật số 30Hz
Thời gian khởi động 6s
Video Analog /
Video Kỹ thuật số RAW/YUV422
Thuật toán ảnh Hiệu chỉnh không đồng nhất (NUC)
Giảm nhiễu 3D (3DNR)
Giảm nhiễu 2D (DNS)
Nén dải động (DRC)
Tăng cường cạnh (EE)
Hiển thị ảnh 10 Loại (Trắng nóng/Lava/Đỏ sắt/Sắt nóng/Y tế/Bắc cực/Cầu vồng 1/Cầu vồng 2/Tông màu/Đen nóng)
Phần mềm PC
Phần mềm ICC Điều khiển Mô-đun & Hiển thị Video
Điện
Giao diện ngoài tiêu chuẩn 50 chân: DF40C-50DP-0.4V(51), (HRS, Nam)
Bo mạch mở rộng USB3.0
Giao diện truyền thông TTL-232
Giao diện Video Kỹ thuật số DVP16/BT.1120/MIPI
Điện áp cung cấp 4.5~5.5V
Công suất tiêu thụ điển hình 1.0W
Cơ khí
Kích thước lõi trần (mm) 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm
35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Trọng lượng lõi trần (g) 14mm/19mm/25mm: 19.7±1g
35mm/50mm/100m: 32.5±1g
Khả năng thích ứng môi trường
Nhiệt độ hoạt động -40℃~+70℃
Nhiệt độ lưu trữ -45℃~+85℃
Độ ẩm 5%~95%, không ngưng tụ
Rung động 5.35grms, Rung động ngẫu nhiên, 3 trục
Va đập Sóng hình sin nửa, 40g/11ms, Hướng va đập 3 trục, 6 hướng
Chứng nhận ROHS2.0/REACH
Ống kính quang học
Ống kính quang học Tiêu cự cố định Athermal: 14mm/19mm/25mm/35mm/50mm/100mm
Cấp bảo vệ IP67 (Ống kính phía trước)
Ứng dụng công nghiệp

Mô-đun ảnh nhiệt COIN1212 được sử dụng rộng rãi trong Giám sát Cơ sở hạ tầng trọng yếu, Sản xuất cao cấp, Kiểm tra công nghiệp, Nghiên cứu khoa học và các lĩnh vực liên quan.

Điểm mạnh của chúng tôi
  • Danh mục sản phẩm đa dạng
  • Chuyên môn kỹ thuật sâu
  • Kiểm định độ tin cậy nghiêm ngặt đảm bảo chất lượng
  • Tập trung vào Đổi mới và Triển khai Thực tế trong Cảm biến Hồng ngoại
  • Hỗ trợ kỹ thuật chuyên nghiệp và Dịch vụ phát triển chung
Câu hỏi thường gặp
Bộ dò hồng ngoại hoạt động như thế nào?

Bộ dò hồng ngoại hoạt động bằng cách cảm nhận bức xạ điện từ trong dải hồng ngoại. Cơ chế phát hiện chính xác thay đổi tùy thuộc vào loại bộ dò hồng ngoại.

Bộ dò nhiệt hoạt động bằng cách đo sự thay đổi nhiệt độ do hấp thụ bức xạ hồng ngoại. Ví dụ, microbolometer bao gồm một ma trận các phần tử điện trở nhỏ nhạy cảm với nhiệt. Khi bức xạ hồng ngoại được bộ dò hấp thụ, nó làm tăng nhiệt độ của phần tử điện trở, dẫn đến sự thay đổi điện trở có thể được phát hiện và chuyển đổi thành hình ảnh.

Mặt khác, bộ dò photon hoạt động bằng cách chuyển đổi photon từ bức xạ hồng ngoại thành tín hiệu điện. Hai loại bộ dò photon phổ biến là bộ dò quang điện và bộ dẫn điện quang. Bộ dò quang điện tạo ra điện áp khi photon hồng ngoại được hấp thụ, trong khi bộ dẫn điện quang tăng độ dẫn điện của chúng khi photon được hấp thụ.

Bộ dò hồng ngoại cũng có thể sử dụng các cơ chế phát hiện khác, chẳng hạn như điện nhiệt, nơi sự thay đổi nhiệt độ gây ra điện tích trong vật liệu, hoặc hiệu ứng nhiệt điện, nơi sự chênh lệch nhiệt độ giữa hai vật liệu tạo ra điện áp.

Tín hiệu đầu ra từ bộ dò hồng ngoại có thể được xử lý và hiển thị dưới dạng hình ảnh, có thể được sử dụng cho nhiều mục đích khác nhau, chẳng hạn như ảnh nhiệt trong các ứng dụng y tế hoặc công nghiệp, viễn thám môi trường và quét nhiệt trong hệ thống an ninh.
