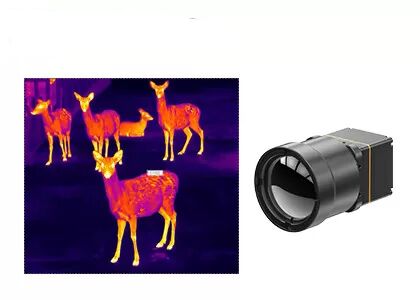

Lõi camera nhiệt LWIR ngoài trời 640x512 25,4mm×25,4mm×35mm
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xNghị quyết | 640x512 | Sự tiêu thụ năng lượng | 0,8W |
---|---|---|---|
Dải quang phổ | 8~14μm | cao độ pixel | 12μm |
MẠNG LƯỚI | <40mK | Tỷ lệ khung hình | 25Hz/30Hz |
Điểm nổi bật | Lõi camera nhiệt 25.4mm×25.4mm,Lõi LWIR 640x512,Lõi LWIR ngoài trời |
Lõi camera nhiệt LWIR ngoài trời 640x512 25,4mm×25,4mm×35mm
Mô-đun nhiệt TWIN612 là sản phẩm mới được phát triển bởi Công nghệ cảm biến toàn cầu.
Nổi bật với mảng pixel 640x512 với khoảng cách pixel là 12 µm, lõi máy ảnh này cung cấp hình ảnh có độ phân giải cực cao vừa hiệu quả vừa đáng tin cậy, với độ nhạy nhiệt độ đặc biệt và dải động rộng lên đến 14 bit.
Cho dù bạn yêu cầu chụp ảnh nhiệt để bảo mật và giám sát, kiểm tra công nghiệp hay chụp ảnh y tế, lõi camera hồng ngoại không làm mát 640x512/12µm là một giải pháp hiệu suất cao có thể đáp ứng nhu cầu ứng dụng của bạn một cách dễ dàng.
Lõi camera hồng ngoại không làm mát 640x512/12µm là một công nghệ hình ảnh nhiệt tiên tiến mang lại hình ảnh chất lượng cao và hiệu suất vượt trội trong một gói nhỏ gọn, thân thiện với người dùng.
- Kích thước nhỏ: 25,4mm×25,4mm×35mm
-Trọng lượng nhẹ: 25g
- NETD điển hình <40mk
- Hình ảnh nhiệt sắc nét, rõ ràng
- Tiêu thụ điện năng điển hình thấp tới 0,8W
Người mẫu | TWIN612/R |
Hiệu suất máy dò hồng ngoại | |
Nghị quyết | 640×512 |
Kích thước điểm ảnh | 12μm |
Dải quang phổ | 8~14μm |
NETD điển hình | <40mK |
Đang xử lý hình ảnh | |
Tỷ lệ khung hình | 25Hz/30Hz |
Thời gian khởi động | 6s |
Video tương tự | PAL/NTSC |
Video kĩ thuật số | YUV/BT.656/LVDS/USB2.0 |
Hiển thị hình ảnh | Tổng cộng 11 (Nóng trắng/Dung nham/Cung sắt/Nước/Sắt nóng/Y tế/Bắc cực/Cầu vồng1/Cầu vồng2/Nóng đỏ/Nóng đen) |
Thuật toán hình ảnh | NUC/3D/2D/DRC/EE |
Thông số kỹ thuật Điện | |
Giao diện bên ngoài tiêu chuẩn | 50pin_HRS |
Phương thức giao tiếp | RS232/USB2.0 |
Cung cấp hiệu điện thế | 4~5.5V |
Tiêu thụ điện năng điển hình | 0,8W |
Đo nhiệt độ | |
Nhiệt độ hoạt động | -10℃~50℃ |
Phạm vi đo nhiệt độ | -20℃~150℃, 0℃~550℃ |
Độ chính xác đo nhiệt độ | Lớn hơn ±2℃ hoặc ±2% |
SDK | Windows/Linux;Đạt được phân tích luồng video và chuyển đổi từ màu xám sang nhiệt độ |
Tính chất vật lý | |
Kích thước (mm) | 25,4×25,4×35 (Không có ống kính) |
Cân nặng | 25g (Không có ống kính) |
Khả năng thích ứng môi trường | |
Nhiệt độ hoạt động | -40℃~+70℃ |
Nhiệt độ bảo quản | -45℃~+85℃ |
độ ẩm | 5%~95%, không ngưng tụ |
Rung động | 5,35gr, 3 trục |
Sốc | Sóng Nửa Hình Sin, 40g/11ms, 3 Trục, 6 Hướng |
quang học | |
Ống kính tùy chọn | Mảng xơ vữa cố định: 13mm |
Mô-đun hình ảnh nhiệt TWIN612/R được áp dụng cho lĩnh vực Đo nhiệt độ, Giám sát an ninh, Tải trọng UAV, Rô-bốt, Phần cứng thông minh, ADAS, Cứu hỏa & Cứu nạn
1. Đầu báo hồng ngoại hoạt động như thế nào?
Máy dò hồng ngoại hoạt động bằng cách cảm nhận bức xạ điện từ trong phạm vi hồng ngoại.Cơ chế phát hiện chính xác khác nhau tùy thuộc vào loại máy dò hồng ngoại.
Máy dò nhiệt hoạt động bằng cách đo sự thay đổi nhiệt độ do hấp thụ bức xạ hồng ngoại.Ví dụ, microbolometer bao gồm một ma trận các phần tử điện trở nhỏ nhạy cảm với nhiệt.Khi bức xạ hồng ngoại được hấp thụ bởi máy dò, nó sẽ làm tăng nhiệt độ của phần tử điện trở, dẫn đến thay đổi điện trở có thể được phát hiện và chuyển đổi thành hình ảnh.
Mặt khác, máy dò photon hoạt động bằng cách chuyển đổi photon từ bức xạ hồng ngoại thành tín hiệu điện.Hai loại máy dò photon phổ biến là máy dò quang điện và máy quang dẫn.Máy dò quang điện tạo ra điện áp khi các photon hồng ngoại được hấp thụ, trong khi các chất quang dẫn tăng độ dẫn điện khi các photon được hấp thụ.
Máy dò hồng ngoại cũng có thể sử dụng các cơ chế phát hiện khác, chẳng hạn như nhiệt điện, trong đó sự thay đổi nhiệt độ tạo ra điện tích trong vật liệu hoặc hiệu ứng nhiệt điện, trong đó chênh lệch nhiệt độ giữa hai vật liệu tạo ra điện áp.
Tín hiệu đầu ra từ máy dò hồng ngoại có thể được xử lý và hiển thị dưới dạng hình ảnh, có thể được sử dụng cho nhiều mục đích khác nhau, chẳng hạn như chụp ảnh nhiệt trong các ứng dụng y tế hoặc công nghiệp, viễn thám môi trường và quét nhiệt trong các hệ thống an ninh.
